VESSELVIEW 702
•
Bevestig en ondersteun de draadboom met kabelklemmen of kabelbandjes om de 45,8 cm (18 in.) langs het
montagetraject. Gebruik altijd een kabelklem of kabelbandje op een afstand van 25,4 cm (10 in.) vanaf enig
aansluitpunt in een DTS-systeem.
•
Controleer of alle aansluitingen goed zijn vastgezet. Dicht alle ongebruikte connectors af met weerbestendige
doppen.

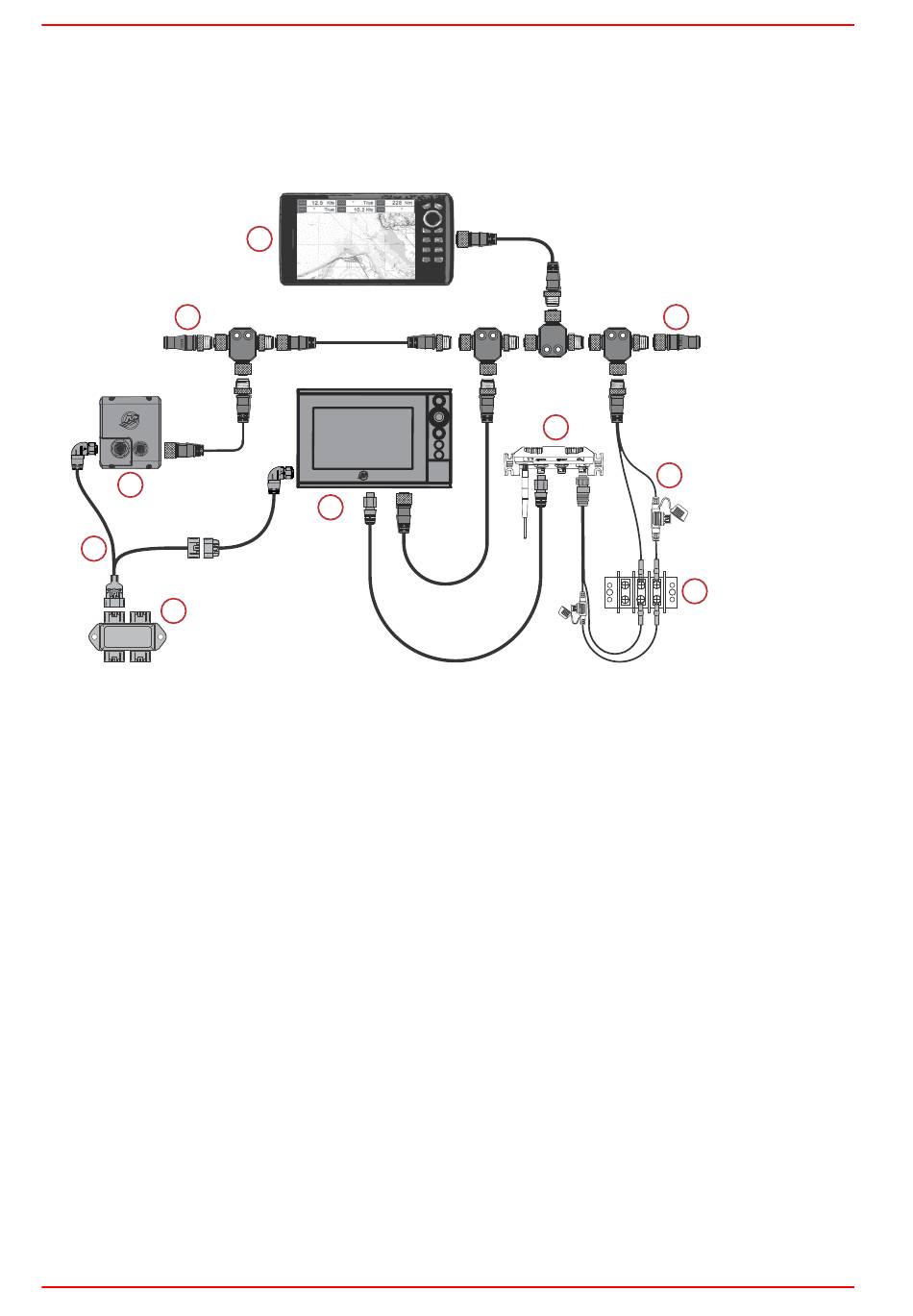

VesselView 702-aansluitingen
b
h
i
j
Gangbare NMEA®-communicatieaansluiting
a -
Kaartplotter of multifunctiedisplay
b -
Afsluitweerstand van 120 ohm, mannelijk
c -
Afsluitweerstand van 120 ohm, vrouwelijk
d -
NMEA® 2000-voedingsbron met zekering
e -
voedingsbus
f -
Wifi-module
g -
VesselView 702
h -
VesselView Link-controller
i -
VesselView-verbindingsbedrading
j -
aansluitkast
Wifi-module
De wifi-module is een draadloze brug waarmee compatibele multifunctionele displays, inclusief de VesselView, draadloos
kunnen communiceren. Raadpleeg de instructies voor installatie en aansluiten die met de wifi-module zijn meegeleverd.
NB: Toekomstige software-updates worden via de wifi-module naar de VesselView 702 verzonden.
