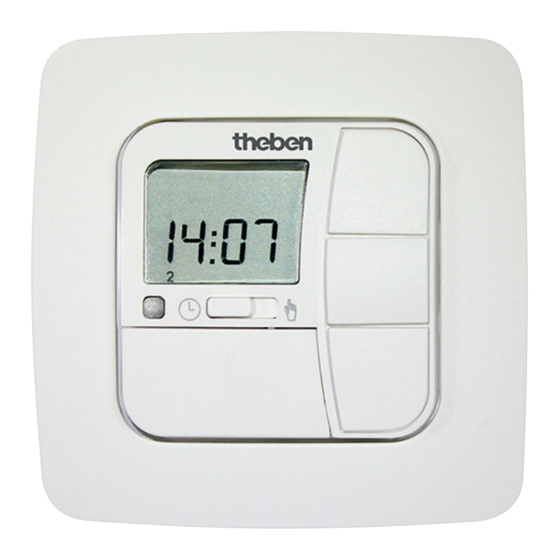

- Pagina 1 Digitale schakelklok voor besturing van zonwering en rolluiken theRolla P032 ebruiksaanwijzinG...
-
Pagina 2: Inhoudsopgave
„ „ Inhoudsopgave Veiligheidsvoorschriften ........................................... Display en toetsen ..............................................Gebruik conform aan de toepassing ................................... 3.1. Overzicht ......................................................3.2. Gebruik conform aan de toepassing ........................................Montage en aansluiting ............................................ 4.1. Aansluiting als individueel bedieningseenheid .................................... 4.2. Aansluiting als centrale bedieningseenheid .................................... - Pagina 3 Beschrijving van de functies ...................................... Menu PROGRAMMA ..........................................9.1. Hoofdmenu ....................................................9.2. UUR/DAT, instelling van uur en datum ......................................9.3. PROG 1/ASTRO ..................................................9.4. PROG 1/ASTRO AVOND ..............................................9.5. PROG 1/INDIVIDUEEL ................................................ 9.6. PROG 2/INDIVIDUEEL ................................................ 9.7. PROG 2/OFFSET (bijv. de rolluiken worden 's avonds in de ventilatiestand neergelaten) ............
-
Pagina 4: Veiligheidsvoorschriften
Veiligheidsvoorschriften Veiligheidsvoorschriften Belangrijke veiligheidsinstructies! Neem de volgende instructies in acht. Gevaar voor letsel door elektrische schokken. – De aansluiting op het 230 V AC net moet – Let op de specifieke vereisten van uw land. gemaakt worden door een bevoegd elektricien. –... -
Pagina 5: Display En Toetsen
Display en toetsen Display en toetsen Toetsen Schuifschakelaar Toets manueel/automatisch omhoog L Toets STOP Controle LED noodsignaal Toets Deksel omlaag M Drukknopen onder het deksel Toets Reset Toets MENU – Toets OK Toets – Toets + Display / symbolen PROGRAMMA INSTELLING FUNCTIE... -
Pagina 6: Gebruik Conform Aan De Toepassing
Gebruik conform aan de toepassing Gebruik conform aan de toepassing 3.1. Overzicht theRolla wordt geleverd met de huidige datum en tijd Dankzij de batterij is programmeren mogelijk, zelfs ingesteld. (CET). Deze bestuurt de motor automatisch als de controller wordt losgekoppeld, omdat het volgens Astrotijden (zonsopgang en zonsondergang display ingeschakeld blijft. -
Pagina 7: Montage En Aansluiting
Montage en aansluiting Montage en aansluiting 4.1. Aansluiting als individueel bedieningseenheid Gevaar voor verwonding door elektrocutie ! – De aansluiting mag alleen worden gemaakt door een geautoriseerde elektricien! – Als u meer dan één motor via de theRolla wilt aansturen, moeten de verschillende motoren worden ontkoppeld door een relais met meerdere contacten. -
Pagina 8: Aansluiting Als Centrale Bedieningseenheid
Montage en aansluiting 4.2. Aansluiting als centrale bedieningseenheid Gevaar voor verwonding door elektrocutie ! – De aansluiting mag alleen worden gemaakt door een geautoriseerde elektricien! – Verwijder de beschermkappen. → Opmerking : gebruik een afgeschermde kabel van 0,8 mm of een JY-ST telecommunicatiekabel van 0,6 mm. -
Pagina 9: Inbedrijfstelling En Fabrieksinstellingen
Inbedrijfstelling en fabrieksinstellingen Inbedrijfstelling en fabrieksinstellingen Inbedrijfstelling Met een eerste druk op een knop, "wekt" u de klok. Met de toetsen +/–, kunt u de taal selecteren en deze bevestigen met de OK-toets. De klok staat in de automatische modus. -
Pagina 10: Eerst Informeren
Eerst informeren Eerst informeren 6.1. Lichtsensor → Opmerking : indien u een lichtsensor wenst aan te sluiten, gelieve de instructies op te volgen bijgeleverd met de sensor 6.2. Manuele schuifschakelaar Manueel/ Auto In de stand "Manueel " worden alleen de handmatige commando’s uitgevoerd (bijv. : UP, DOWN door op een knop te drukken). -
Pagina 11: Drukknoppen
Eerst informeren 6.7. +/– Drukknoppen De volgende bewerkingen zijn mogelijk met de + en – toetsen Menu → Wijzigen van een waarde Auto-modus → Opvragen van informatie Toets → Volgend tijdstip van automatische schakeltijd – Toets → Volgend tijdstip van automatische schakeltijd Toets en toets →... - Pagina 12 Eerst informeren ASTRO bediening van rolluiken en jaloezieën afhankelijk van de zonsopgang en zonsondergang. Deze uren zijn indicatieve waarden. Wintertijd Zomertijd Zomertijd Wintertijd 05:00 Zons- opgang 07:00 09:00 Astro- programma 16:00 Sluiten 19:00 Zons- ondergang 22:00 Wintertijd Zomertijd Zomertijd Wintertijd ASTRO-avond openen volgens ingestelde schakeltijd, sluiten volgens astrofunctie.
- Pagina 13 Eerst informeren Tijdslimiet voorkomt het openen of dalen vóór ingestelde tijd omwille van de astrofunctie. Voorbeeld Astrotijd 5.30 Astrotijd 17.00 Tijdslimiet 6.30 Tijdslimiet 19.30 Het rolluik gaat niet open vóór 6.30. Het rolluik sluit niet vóór 19.30. Opening blokkeertijd 05:00 Zons-...
-
Pagina 14: Beschrijving Van De Instellingen
Beschrijving van de instellingen Beschrijving van de instellingen In het menu INSTELLINGEN heeft u volgende functies : – Vakantie – Verschuiving astro – Zon (indien externe sensor aangesloten) – Verschuiving astro – Schemering (indien externe sensor aangesloten) –... -
Pagina 15: Prog 1 / Prog 2
Beschrijving van de instellingen 7.5. PROG 1 / PROG 2 PROG 1 eindeloop, PROG 2 eindeloop Dankzij deze instelling PROG 1 eindeloop/PROG 2, wordt de motor geactiveerd tijdens een automatische bediening van het PROG 1/PROG 2 eindeloop bij het bereiken van het onderste eindeloopcontact. Tussenpositie Dankzij deze instelling PROG 1/PROG 2 TUSSENPOSITIE, wordt de motor geactiveerd tijdens een automatische bediening ... -
Pagina 16: Beschrijving Van De Functies
Beschrijving van de functies Beschrijving van de functies Deze modus is enkel geschikt voor opgeleide specialisten ! (Verschijnt alleen indien de besturingseenheid is verwijderd) U heeft de mogelijkheid de volgende functies aan te passen : – rolluik / jaloezieën (keuze van de tablier) –... -
Pagina 17: Menu Programma
Menu PROGRAMMA Menu PROGRAMMA 9.1. Hoofdmenu Werkingsmodus UUR/DAT +/– PROGRAMMA +/– INSTELLING +/– FUNCTIE +/– PROG1 PROG2 – Druk op de MENU-toets. UUR/DAT komt tevoorschijn. of –. – Om andere menu’s te kiezen, druk op de toetsen – Druk op de MENU-toets om naar de bedieningsmodus te gaan. 9.2. -
Pagina 18: Prog 1/Astro
Menu PROGRAMMA 9.3. PROG 1/ASTRO PROG 1/ASTRO WEEK (astrofunctie voor week + tijdslimiet ) PROG 1/ASTRO BLOK (astrofunctie voor blok 1/2 + tijdslimiet ) PROG 1/ASTRO INDIVIDUEEL (astrofunctie individueel + tijdslimiet ) PROGRAMMA PROG 1 BLOK ASTRO WEEK TIJDSLIMIET TIJDSLIMIET PROGRAMMA INDIVIDUEEL... -
Pagina 19: Prog 1/Astro Avond
Menu PROGRAMMA 9.4. PROG 1/ASTRO AVOND PROG 1/ASTRO AVOND WEEK (astrofunctie avond voor week + schakeltijd + tijdslimiet ) PROG 1/ASTRO AVOND BLOK (astrofunctie avond voor blok 1/2 + schakeltijd + tijdslimiet ) PROG 1/ASTRO AVOND INDIVIDUEEL (astrofunctie avond individueel + schakeltijd + tijdslimiet ) PROGRAMMA PROG 1 BLOK... -
Pagina 20: Prog 1/Individueel
Menu PROGRAMMA 9.5. PROG 1/INDIVIDUEEL PROG 1/INDIVIDUEEL WEEK (individuele schakeltijd voor week) PROG 1/INDIVIDUEEL BLOK (individuele schakeltijd voor blok1/2) PROG 1/INDIVIDUEEL INDIVIDUEEL (individuele schakeltijd voor individueel) PROGRAMMA PROG 1 WEEK INDIVIDUEEL BLOK SCHAKELTIJD SCHAKELTIJD PROGRAMMA INDIVIDUEEL –... -
Pagina 21: Prog 2/Individueel
Menu PROGRAMMA 9.6. PROG 2/INDIVIDUEEL PROG 2/ INDIVIDUEEL WEEK (individuele schakeltijd voor week) PROG 2/INDIVIDUEEL BLOK (individuele schakeltijd voor blok 1/2) PROG 2/INDIVIDUEEL INDIVIDUEEL (individuele schakeltijd voor individueel) PROGRAMMA PROG 2 WEEK INDIVIDUEEL BLOK SCHAKELTIJD SCHAKELTIJD PROGRAMMA INDIVIDUEEL –... -
Pagina 22: Prog 2/Offset (Bijv. De Rolluiken Worden 'S Avonds In De Ventilatiestand Neergelaten)
Menu PROGRAMMA 9.7. PROG 2/OFFSET (bijv. de rolluiken worden 's avonds in de ventilatiestand neergelaten) PROGRAMMA PROG 2 OFFSET OFFSET PROGRAMMA – Druk op de toets MENU. tot PROGRAMMA verschijnt. Bevestig met OK. – Om het menu PROGRAMMA te kiezen, druk op de toets tot PROG 2 verschijnt. -
Pagina 23: Menu Instellingen
Menu INSTELLINGEN Menu INSTELLINGEN 10.1. VAKANTIE, LICHTSENSOR (vakantie OFF/ON, zon/schemering) LICHTSENSOR Zie volgende INSTELLING VAKANTIE OFF aangesloten ? pagina VAKANTIE ON SCHEMERING – Druk op de toets MENU. – Om het menu INSTELLINGEN te kiezen, druk op de toets tot INSTELLINGEN verschijnt. -
Pagina 24: Tussenpositie, Ventilatie / Oriëntatie, Prog 1 Eindeloop
Menu INSTELLINGEN 10.2. TUSSENPOSITIE, VENTILATIE / ORIËNTATIE, PROG 1 EINDELOOP (programmatie van uur/ positie) U heeft de menu’s VAKANTIE /SENSOR bevestigd, TUSSENPOSITIE verschijnt. Zie voorgaande TUSSEN- VENTILATIE PROG 1 Zie volgende pagina POSITIE (ORIËNTATIE) EINDELOOP pagina PROG 1 TUSSENPOS. PROG 1 VENTILATIE +/–... -
Pagina 25: Testmodus / Taalkeuze / Astro Verschuiving
Menu INSTELLINGEN 10.4. TESTMODUS / TAALKEUZE / ASTRO VERSCHUIVING / U heeft PROG2 EINDELOOP bevestigd. TESTMODUS ON/OFF verschijnt. Zie voorgaande TESTMODUS ASTRO ASTRO ENGLISH pagina ON/OFF VERSCHUIVING L VERSCHUIVING M Zie volgende pagina → Opmerking : de testmodus is enkel beschikbaar indien er de lichtsensor is aangesloten. +/–... -
Pagina 26: Keuze Van Stad, Expert Modus (Lengte- En Breedtegraad, Tijdzone)
Menu INSTELLINGEN 10.5. Keuze van stad, EXPERT MODUS (lengte- en breedtegraad, tijdzone) U heeft de functie VERSCHUIVING ASTRO bevestigd. De gekozen stad wordt weergegeven (LONDON). Zie voorgaande EXPERT MODUS Zie volgende LONDON pagina ON/OFF pagina LENGTEGRAAD BREEDTEGRAAD TIJDZONE +/–... -
Pagina 27: Menu Functie
Menu FUNCTIE Menu FUNCTIE Verschijnt enkel wanneer het bedieningspaneel verwijderd is, enkel voor bevoegd elektricien. 11.1. ROLLUIKEN / JALOEZIEËN, STURING MOTOR / STURING GROEP, LOOPTIJD Keuze van rolluik / jaloezie, keuze van sturing motor / sturing groep, looptijd van rolluik / jaloezie Zie volgende FUNCTIE ROLLUIK... -
Pagina 28: Externe On/Off/Schakelaar, Alarmsignaal On/Off
Menu FUNCTIE 11.2. EXTERNE ON/OFF/SCHAKELAAR, ALARMSIGNAAL ON/OFF Verwerking van externe signalen en alarmsignalen. U heeft de functie LOOPTIJD bevestigd. EXTERN ON verschijnt. Zie voorgaande Zie volgende EXTERN ON STURING MOTOR ? pagina pagina EXTERN ON NOODSIGNAAL ON EXTERNE SCHAKELAAR NOODSIGNAAL OFF EXTERN ON/OFF/SCHAKELAAR beschrijft de externe stuursignalen. -
Pagina 29: Technische Gegevens
Technische gegevens Technische gegevens Nominale spanning : 230-240 V AC 50–60 Hz Schakelvermogen : 5 A/250 V AC cos ϕ =1 Verwisselbare batterij (type CR 2032) Beschermingsgraad IP 20 Beschermingsklasse II. Beschermingsklasse II is alleen gegarandeerd na een correcte installatie. Toegelaten ruimtetemperatuur : 0 tot +55 °C Wandinbouwmontage Ø... -
Pagina 30: Oplossen Van Problemen
Oplossen van problemen Oplossen van problemen DEFECT OORZAAK OPLOSSING De motor werkt niet. Verkeerde aansluiting. Controleer de aansluiting. De draairichting van de motor is Verkeerde aansluiting. Vervang de draden en op de verkeerd. voeding. Het ASTRO-programma schakelt 1. - Pagina 31 Oplossen van problemen ...
- Pagina 32 B-6530 THUIN Route de Biesme 49 TEL 071 59 00 39 FAX 071 59 01 61 info@tempolec.be www.tempolec.be Wijzigingen voorbehouden Texte français sur demande lp, 21-02-2019...
