Montage
montage 702042
zoals 702044.
Type (afmetingen)
702040 (48mm x 24mm) 45
702041 (48mm x 48mm) 45
702042 (48mm x 96mm) 45
702043 (96mm x 48mm) 92
702044 (96mm x 96mm) 92

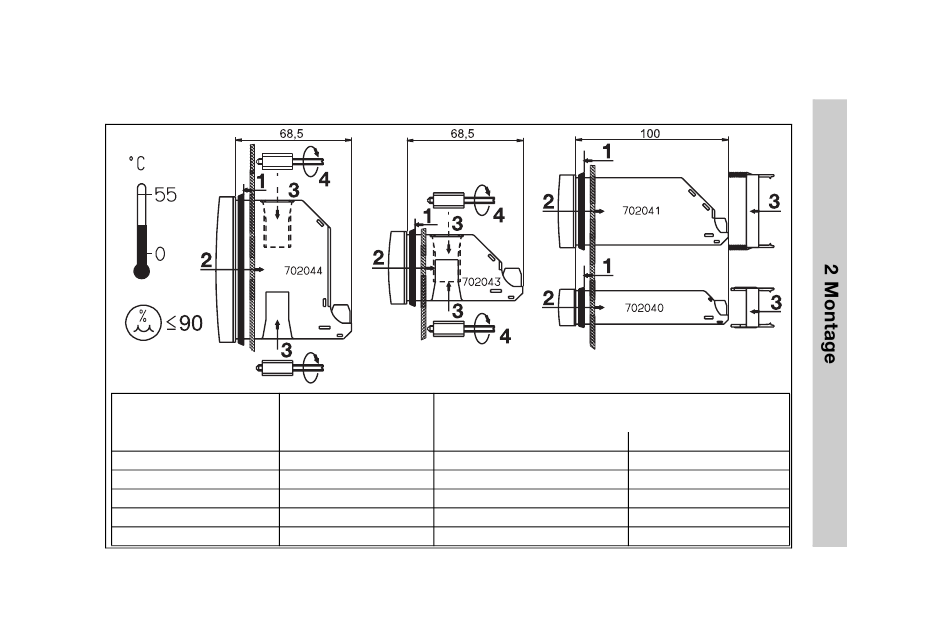

1. afdichting plaatsen
2. apparaat inzetten
Paneeluitsparing
(BxH) in mm
(minimumafstand van de paneeluitsparing)
+0,6
+0,3
x 22,2
> 8mm
+0,6
+0,6
x 45
> 8mm
+0,6
+0,8
x 92
> 10mm
+0,8
+0,6
x 45
> 10mm
+0,8
+0,8
x 92
> 10mm
3. bevestigingselementen aanschuiven
4. schroeven vastdraaien
Serie-montage
horizontaal
> 8mm
> 8mm
> 10mm
> 10mm
> 10mm
verticaal
