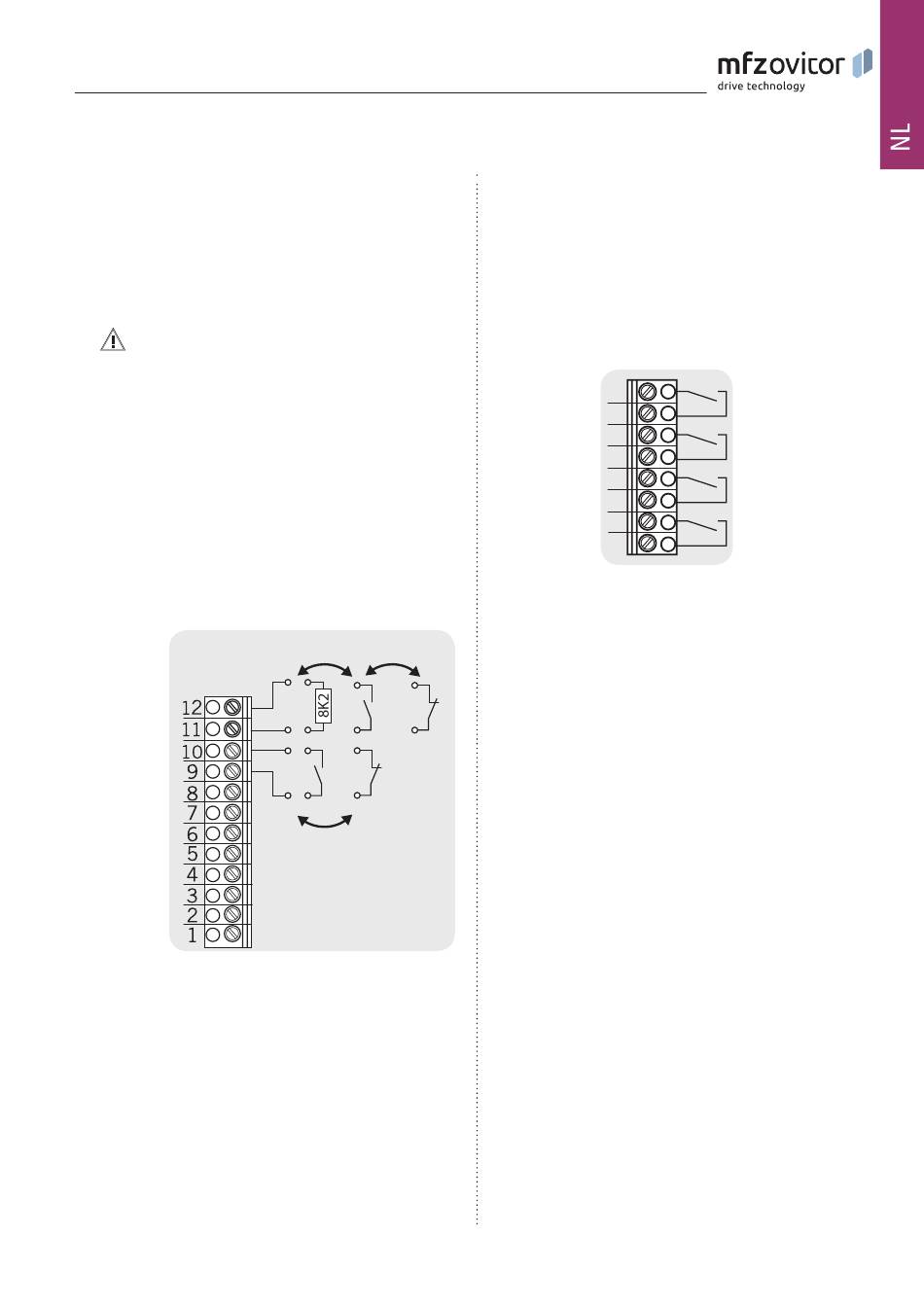

5.11 Aansluiting programmeerbare ingangen
De CS 310-besturing heeft twee programmeerbare ingangen,
waarvoor verschillende functies kunnen worden gekozen.
➔ „10.2 Gebruiksmodus invoer"
ATTENTIE!
Gevaar voor beschadiging van de raad van bestuur
als gevolg van onjuiste aansluiting!
Ingangen 1 en 2 hebben verschillende referentiepotentiaal
en kan niet worden bediend vanuit een gemeenschappelijk
potentieel!
Klemmenstrip X4
Programmeerbare ingangen
Ingang 1: Klemmen 9 + 10
Ingang 2: Klemmen 11 + 12
IN2
IN2
12V
12V
IN1:
IN1
24V
24V
IN1
Ingang 1
IN2
Ingang 2
* optioneel
Het soort schakeling is afhankelijk van de parameterinstel-
lingen voor de beide ingangen in de gebruiksmodus INVOER.
*
*
*
5.12 Aansluitschema relaisuitgangen
Er zijn vier potentiaalvrije relaisuitgangen beschikbaar,
die met diverse soorten functies kunnen worden
geprogrammeerd.
➔ „10.2 Gebruiksmodus invoer"
Klemmenstrip X5
- Relais 1
1
2
- Relais 2
3
4
- Relais 3
5
6
- Relais 4
7
8
Het gaat om vier potentiaalvrije relaisuitgangen met een
maximale belastbaarheid van 4A bij 230V/1~.
De werkingswijze is afhankelijk van de parameterinstellingen
voor de beide ingangen in de gebruiksmodus INVOER.
CS 310-besturing / Rev.H 1.55 – 13
Interne scha-
kelcontacten
van het relais
