15 Onderhoudswerkzaamheden
Het wijzigen van instellingen zoals branderdruk en afstelling van de luchthoeveelheid zijn
overbodig. Alleen bij storing aan of vervanging van gasblok, venturi en/of ventilator moet het
O
percentage gecontroleerd en zo nodig afgesteld worden.
2
Benodigd gereedschap:
-
Kruiskopschroevendraaier
-
ATAG Sleutelset met 3 bits (inbus 4mm, inbus 5mm en kruiskop PZ2)
-
Steeksleutel 8mm
Gebruik bij vervanging uitsluitend ATAG Serviceonderdelen.
Werkzaamheden aan de ketel mogen alleen door gekwalificeerd personeel met
gekalibreerde apparatuur plaatsvinden.
Controleer bij inspectie en onderhoud van de ketel tevens de gasinstallatie en het
rookgasafvoersysteem op lekkages en andere onvolkomenheden en herstel deze
om de gehele installatie in goede en veilige conditie achter te laten.
Om onderhoud te kunnen verrichten moeten de volgende handelingen uitgevoerd worden:
-
Schakel de ketel uit;
-

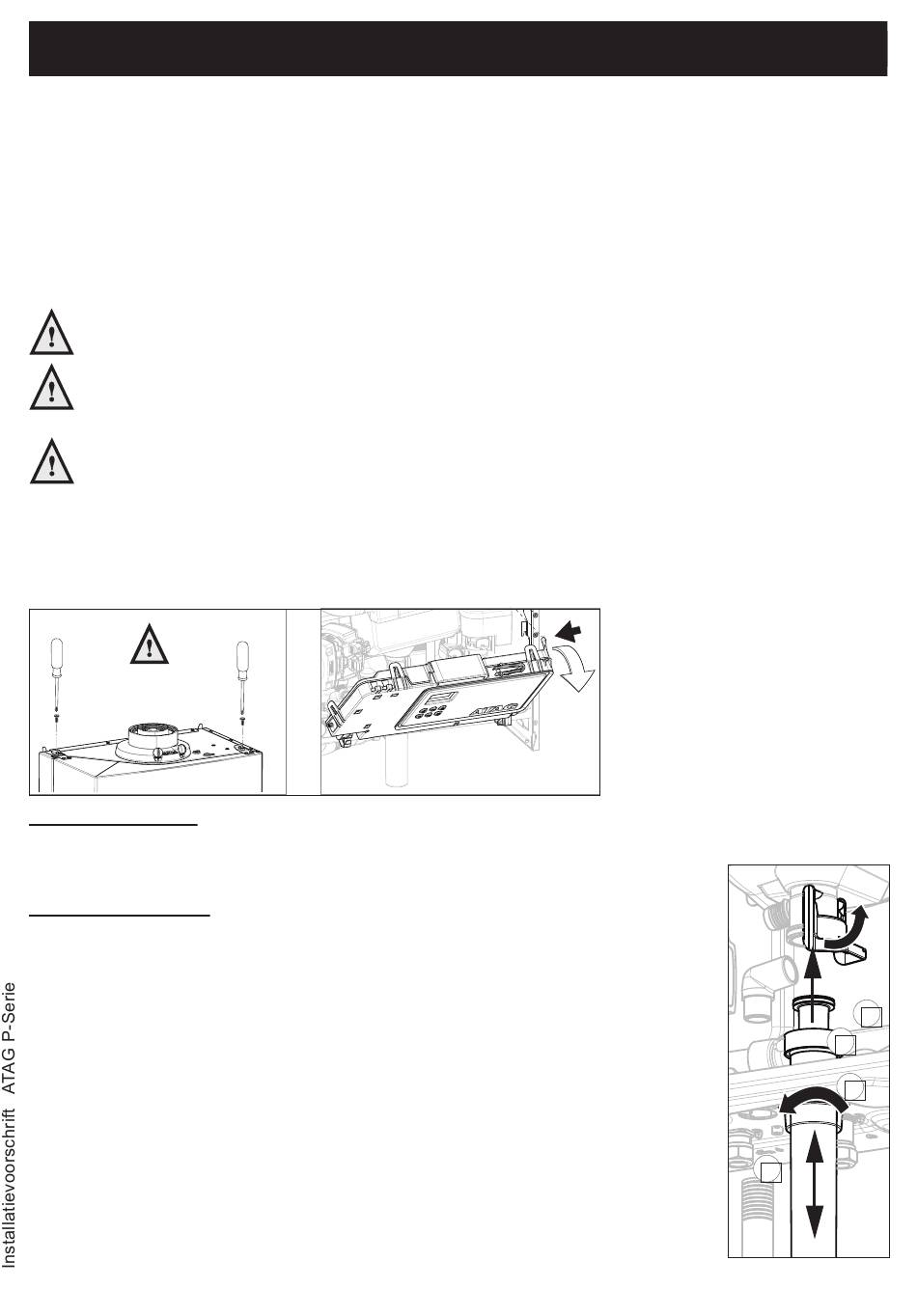

Verwijder de schroeven uit de 2 sluitingen A en B (zie fig. 15.a);
-
Ontgrendel de sluitingen A en B, en trek de mantel naar voren weg.
A
Luchtkast/mantel
De mantel heeft tevens de functie als luchtkast:
-
Reinig de luchtkast/mantel met een doek en een niet-schurend
schoonmaakmiddel.
Sifon (zie fig. 15.b)
De mate van vervuiling in de sifon is een belangrijke indicatie voor de
noodzaak van onderhoud
-
Kantel de bedieningsunit naar beneden door lip (C) een beetje naar links
te drukken (zie figuur 15.a);
-
Draai/trek de afdichtring (1) naar beneden;
-
Draai de sifonvergrendeling (2) tegen de klok in/naar rechts;
-
Trek de sifonbeker (3) en de sifonpijp (4) uit de warmtewisselaar;
-
Neem de sifonbeker met sifonpijp voorzichtig uit de ketel door deze naar
beneden te bewegen en onder uit de ketel te nemen;
-
Reinig de sifondelen met water;
-
Controleer de O-ring van de sifonbeker en vervang deze indien noodzakelijk;
-
Vet de O-ringen opnieuw in met zuurvrij O-ringvet om het monteren te
vergemakkelijken.
Montage geschiedt in omgekeerde volgorde.
-
Vul de sifon met 150 ml water.
-
Indien de sifon lekt, vervang dan de gehele sifon.
62
B
ALLEEN VOOR DE ERKENDE INSTALLATEUR
C
Figuur 15.a
2
4
3
1
Figuur 15.b
