7 Instellingen van de installatie
Positie
Symbool Toelichting
A
−
B
−
C
D
E
F
G
H
−
I
−

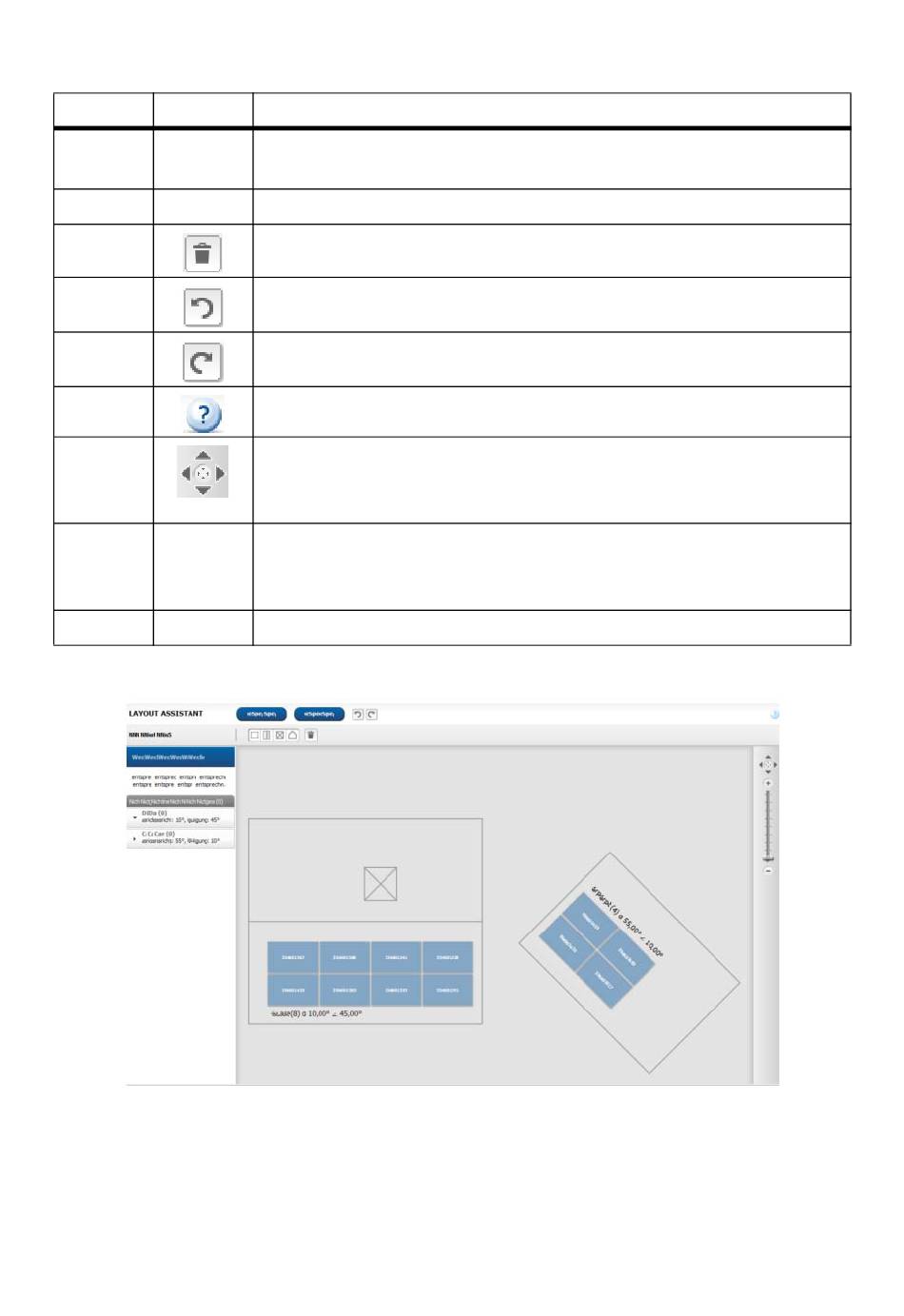

Voorbeeld van een installatieplattegrond:
Afbeelding 7: Eindresultaat van een installatieplattegrond (voorbeeld)
40
SPortalMGate-BA-nl-11
Hier worden de serienummers van de omvormers gekoppeld aan de
PV-modules en de bijbehorende omvormers.
Tekengereedschap
Knop om het geselecteerde object te wissen
Knop voor het ongedaan maken van de laatste handeling
Knop voor het herstellen van de laatste handeling
Knop voor het oproepen van de helpfunctie
Knoppen voor het verschuiven van de weergave. Met de knop in het
midden wordt de weergave gecentreerd. Tip: u kunt de weergave ook
verschuiven als u de linker of rechter muistoets ingedrukt houdt.
Knoppen en schuifregelaars om de weergave te vergroten of te
verkleinen. Tip: u kunt de weergave ook wijzigen door aan het muiswiel te
draaien.
Werkvlak voor het tekenen van de installatieplattegrond
SMA Solar Technology AG
Gebruiksaanwijzing
