Functie van de hoofdonderdelen
EWAP110~160
S1PH
EWAP200~340
S1PH
S3T

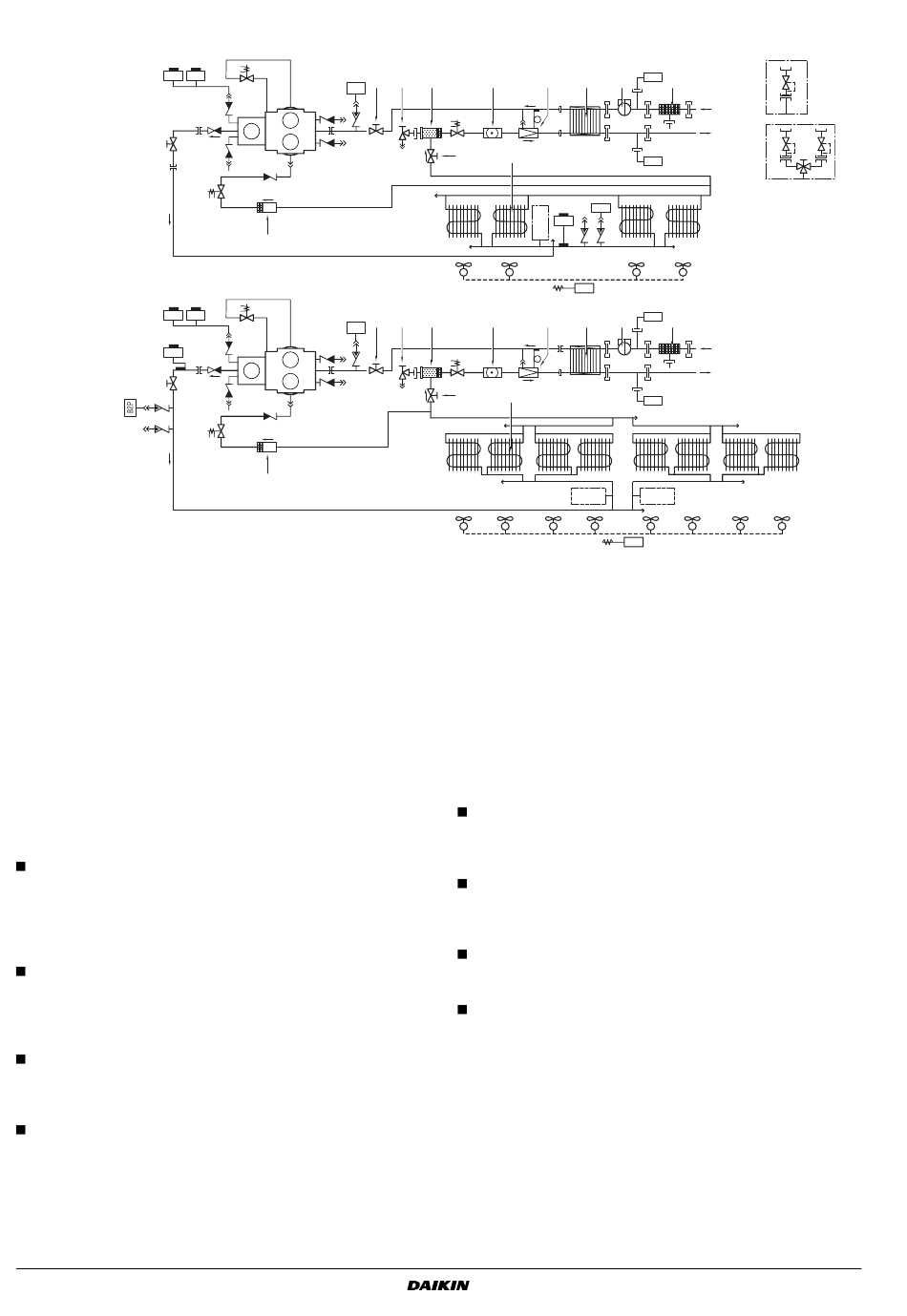

Afbeelding - Functioneel schema
1
Verdamper
2
Condensor
3
Wateruitlaat
4
Waterinlaat
5
Droger
6
Vulafsluiter
7
Vloeistofafsluiter
8
Standaard: veiligheidsklep
9
In optie leverbare tweedruksveiligheidsklep: veiligheidskleppen
Naarmate het koelmiddel door de unit circuleert treden er wijzigingen
op in de toestand of conditie. Deze wijzigingen worden veroorzaakt
door de volgende hoofdonderdelen:
Compressor
De compressor (M*C) werkt als een pomp en doet het
koelmiddel circuleren in het koelmiddelcircuit. Het comprimeert
het koelmiddelgas dat uit de verdamper komt tegen een
drukniveau dat de verdichting in de condensor goed mogelijk
maakt.
Condensor
De condensor zet het koelmiddel om van een gas in een
vloeistof. De warmte verkregen door het gas in de verdamper
wordt door de condensor uitgeblazen in de omgevingslucht en
de damp wordt omgezet in vloeistof.
Filter/Droger
De filter achter de condensor verwijdert kleine partikels uit het
koelmiddel om blokkage van de slangen te voorkomen.
De droger verwijdert water uit het systeem.
Expansieventiel
De vloeistof komende uit de condensor komt terecht in de
verdamper via een expansieventiel. Dit expansieventiel brengt
het vloeibare koelmiddel op een drukniveau waarbij het
gemakkelijk verdampt in de verdamper.
Gebruiksaanwijzing
3
Y11S
S14PH
B1P
M1C
Y15S
13
Y11S
S14PH
B1P
M1C
Y15S
13
12
6
5
11
Y16S
7
2
A
M11F
M12F
12
6
5
11
Y16S
7
2
M11F
M12F
10
Expansieklep
11
Kijkglas
12
Aanzuigafsluiter (als optie verkrijgbaar)
13
Filter
14
Debietschakelaar
15
Waterfilter
A
Standaard (zie 8) of in optie leverbare tweedruksveiligheidsklep
(zie 9)
B
Uitsluitend voor EWAP280 of EWAP340: standaard (zie 8) of in
optie leverbare tweedruksveiligheidsklep (zie 9)
Verdamper
De verdamper moet voornamelijk warmte onttrekken uit het
water dat erdoor vloeit. Dit is mogelijk door het vloeibare
koelmiddel, dat uit de condensor komt, om te zetten in een gas.
Aansluiting van waterinlaat/-uitlaat
De aansluitingen van de waterinlaat en -uitlaat maken een
eenvoudige aansluiting mogelijk van de unit op het watercircuit
van de luchtbehandelingsunit of de industriële uitrusting.
Debietschakelaar
De debietschakelaar beschermt de verdamper van de unit tegen
bevriezing wanneer er geen of onvoldoende waterstroom is.
Waterfilter
Het waterfilter beschermt de verdamper tegen verstopping.
Beveiligingen
De unit is uitgerust met drie soorten beveiligingen:
1
Algemene beveiligingen
Algemene beveiligingen schakelen alle circuits en de hele unit
uit. Daarom moet u nadat een algemene beveiliging werd
geactiveerd de unit opnieuw manueel inschakelen.
R3T
10
1
14
15
R4T
B2P
S3T
M13F
M14F
R5T
R3T
10
1
14
15
R4T
A
B
M13F
M14F
M21F
M22F
R5T
Luchtgekoelde ijswaterkoelgroepen
8
4
3
9
4
3
M23F
M24F
EWAP110~340MBYNN
