Spanningsvrij contact
In dit gedeelte wordt het spanningsvrije contact behandeld.

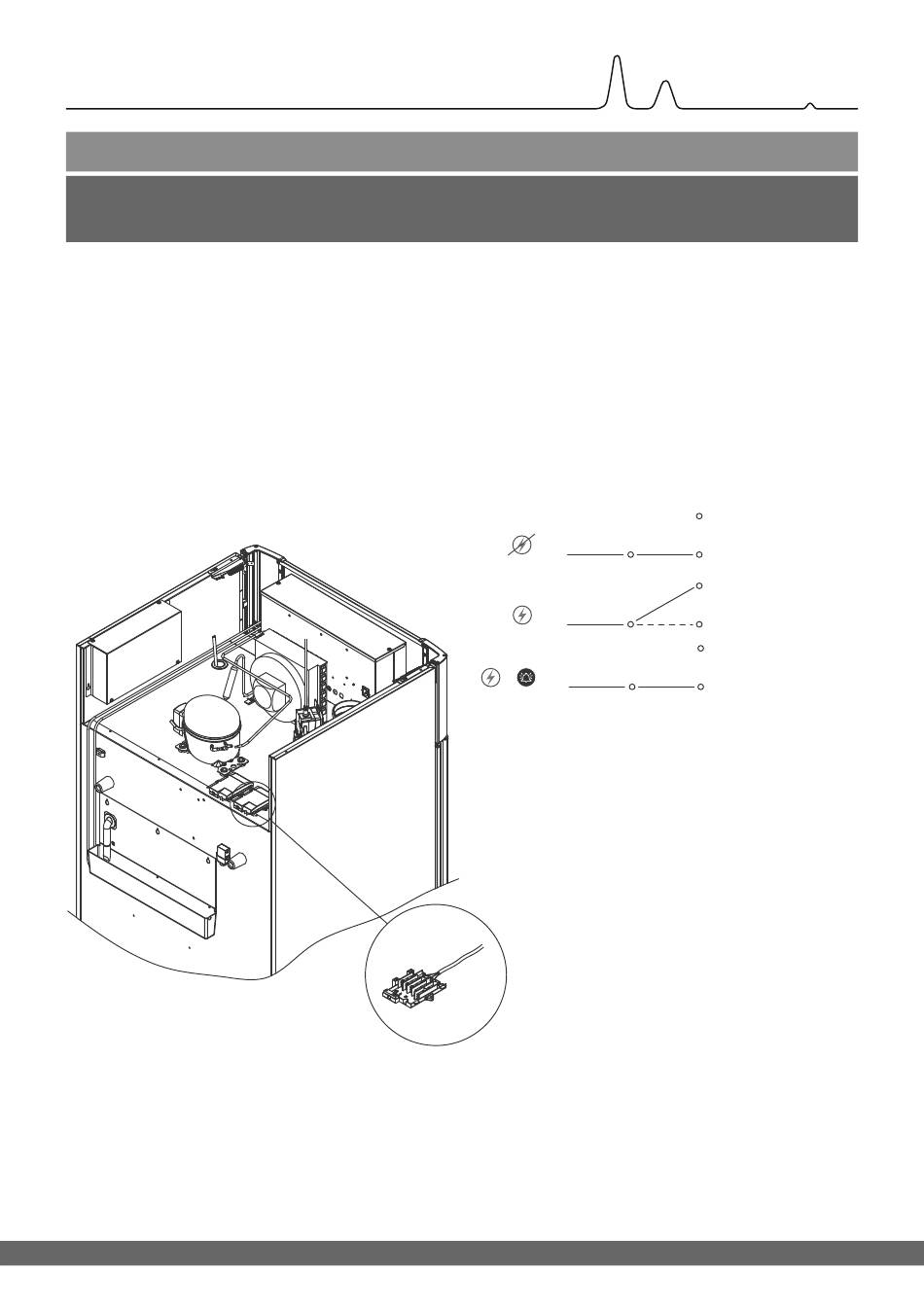

I-17*: De onderstaande afbeelding toont de drie aansluitingen voor het relais (gebruikt, bijv. bij het aansluiten op GBS of andere externe
bewakingssystemen). De drie aansluitingen zijn respectievelijk: Common, NO en NC.
Op het moment dat de spanning is ingeschakeld, voedt de besturing het relais, waardoor de besturing kan reageren op zowel
hoge als lage alarmen, deuralarmen en stroomuitval. Temperatuuralarmen en deuralarmen moeten worden ingesteld in
de externe alarminstellingen (EAL) voordat ze het spanningsvrije contact activeren. Zie de sectie Parameterinstellingen voor
instructies over het instellen van externe alarmen.
De draden die aan het aansluitblok van het spanningsvrije contact zijn verbonden, worden gefixeerd door de afdekdoos welke op
het blok is geplaatst, waarmee tevens toegang tot het elektrische circuit wordt voorkomen.
Het spanningsvrije contact moet worden aangesloten door een gekwalificeerde installateur.
Normally Open (NO)
Normally Open (NC)
*): Paragraafaanduiding (I-1, I-2 enz.) verwijst naar de IQ (Installation Qualification)
Common
Common
Common
+
Common
Common
Common
+
Locatie van het spanningsvrije
contact voor 600
b i o l i n e
NO
NC
NC
NO
Normaal gesloten
NC
circuit (NC)
NO
NC
NO
NC
13
