INSTALLATIE

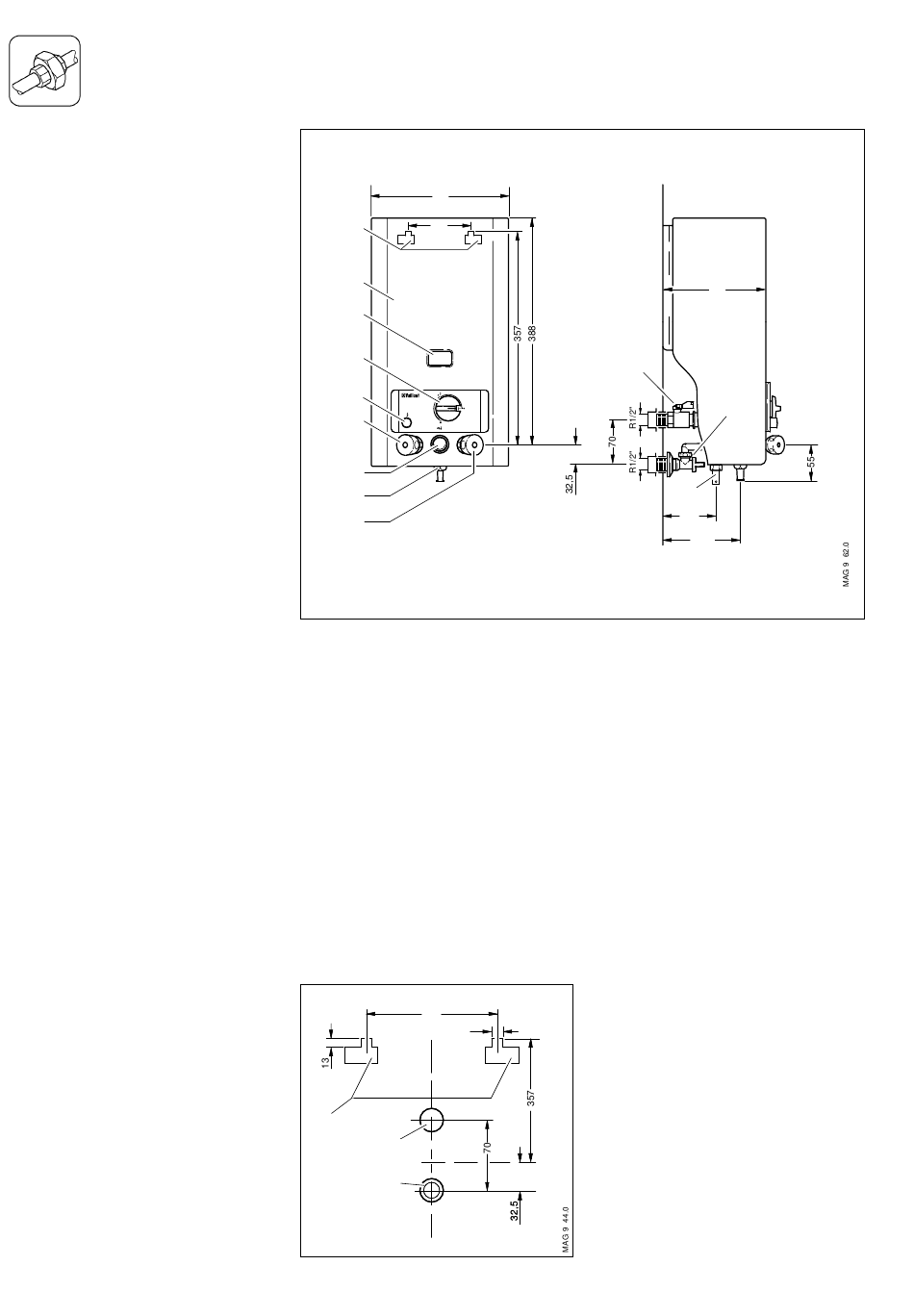

Afmetingen
Voorbereiding
12
267
21
123
22
5
4
8
7
6
24
3
Afb. 7
1 Gasaansluiting
2 Koudwateraansluiting
3 Koudwaterkraan
4 Bedieningsknop
5 Waakvlam
6 Temperatuurkiezer
7 Warmwaterkraan
8 Piëzo-ontsteker
21 Ophangopening
22 Ommanteling
24 Uitloopstukje
25 Warmwateraansluiting voor
tapping op afstand
Dit toestel type AS met atmosfeerbe-
veiliging mag niet op een schoorsteen
of andere afvoer aangesloten worden.
123
13
21
R1/2"
R1/2"
27
28
R1/2"
R1/2"
Afb. 8
190
1
2
25
86,5
125,5
Toebehoren
De beschikbare toebehoren zijn in de
Vaillant prijslijst opgenomen.
Let op
Bij vervanging moeten zowel de gas-
stopkraan, de waterstopkraan en de
S-bocht gebruikt worden.
Het toestel mag niet aan de gas- en
wateraansluiting opgehangen worden.
•
Nadat men bepaald heeft waar het
toestel moet hangen, plaatst men
de gasleiding (27) en de waterlei-
ding (28) en voor het tappen op
afstand.
•
Hang de geyser op met bevesti-
gingshaken door middel van de
ophangopeningen (21).
