GEBRUIKSAANWIJZING UP Lift 5 120
4.5 Bedieningspaneel
De Up Lift 5 hoogwerker kan verticaal omhoog en omlaag bewegen. Het
bedieningspaneel is permanent op het platform gemonteerd. Op het paneel bevinden
zich drie knoppen. De rode noodstopknop (fot. 1/12) dient tot het uitschakelen van
alle functies van de hoogwerker. De twee overige knoppen (fot. 1/10) dienen tot het
omhoog of omlaag bewegen van het platform. Deze knoppen zijn gemarkeerd met
pijltjes voor de betreffende richting.
Draai om het omhoogheffen te starten de sleutel (fot. 1/11) met de klok mee, zodat
de werking van de OMHOOG-OMLAAG-knop en de noodstopknop wordt geactiveerd.

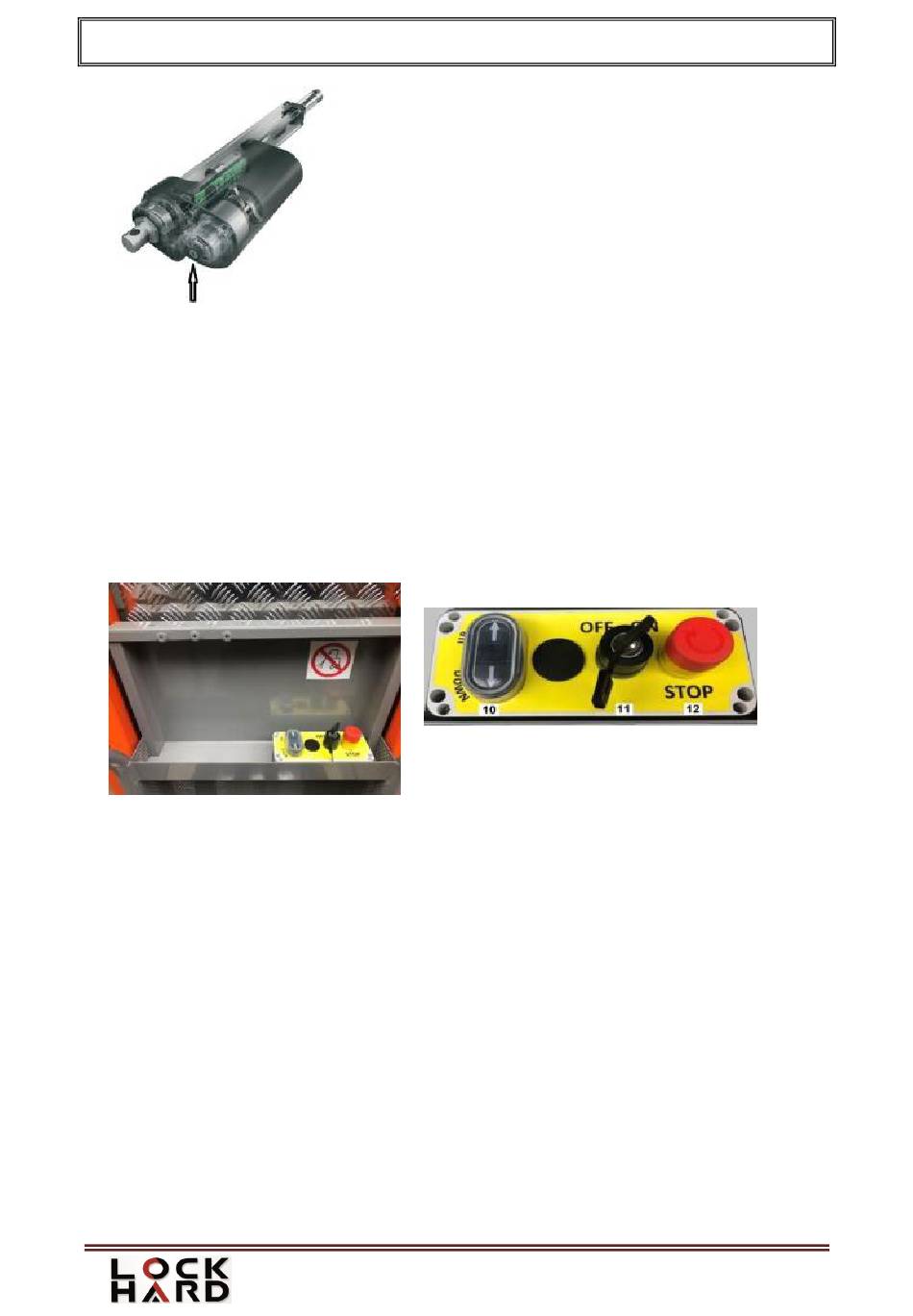

Fot. 1. Bedieningspaneel
4.6 Rijwielremmen
De remmen van de rijwielen zijn ontworpen om de UP Lift 5 120 te stoppen zodat de
hoogwerker niet ongecontroleerd in beweging komt, en om de gewenste positie te kunnen
handhaven.
UP Lift 5 120 AS – automatische blokkade vindt plaats wanneer het platform ca. 5 cm
omhoog staat.
UP Lift 5 120 HD – blokkade vindt plaats door middel van de voetrem.
4.7 Beveiligingssysteem tegen overbelasting van het platform
De UP Lift 5 120 hoogwerker is voorzien van een apparaat dat de aandrijving
beveiligt tegen overbelasting door een te zwaar beladen of geblokkeerd platform
tijdens de beweging naar boven. Wanneer dit systeem geactiveerd wordt, kan de
.
Maart 2020
Pagina 16
