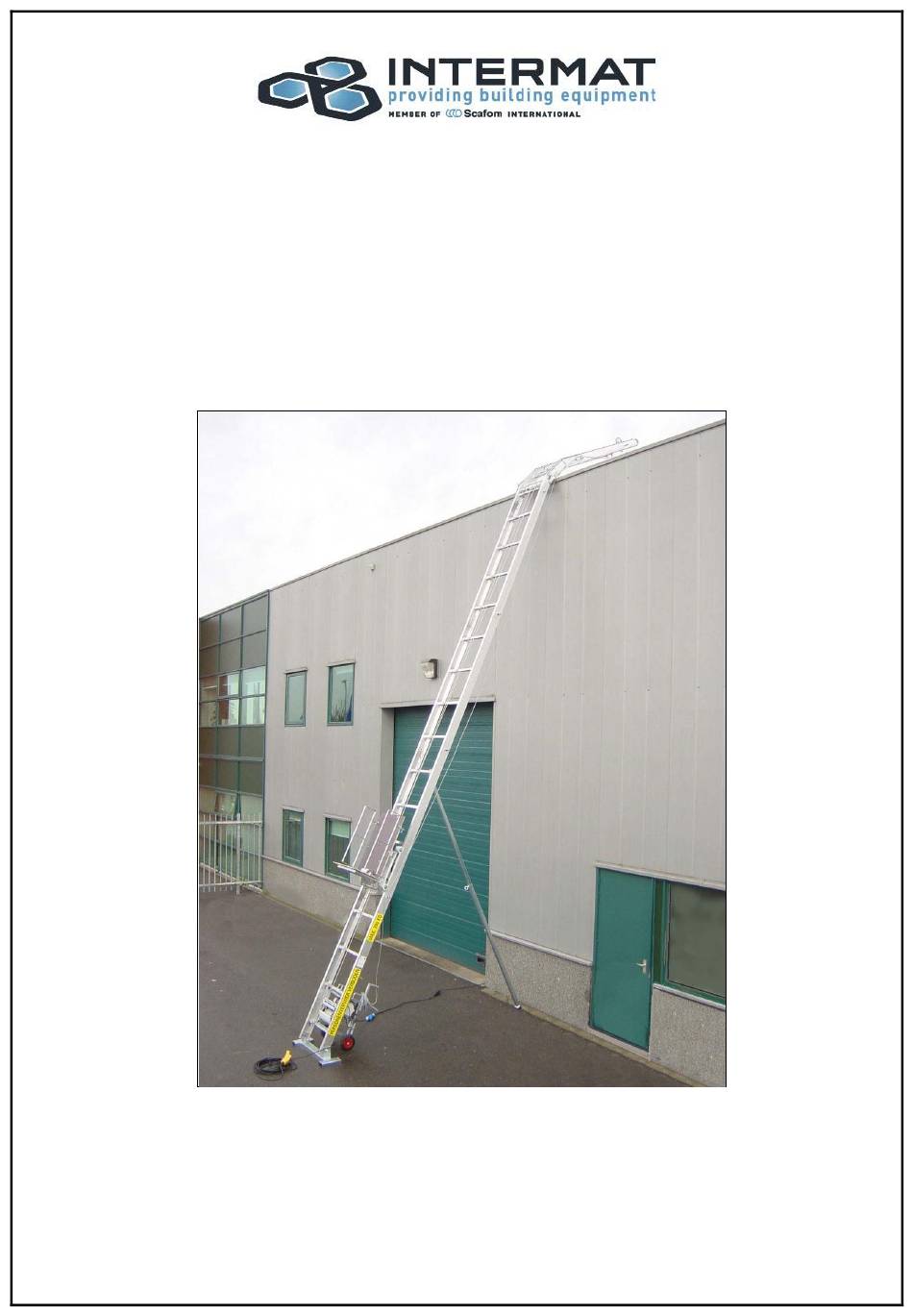

GEBRUIKERSHANDLEIDING
ALUMINIUM LADDERLIFT
TYPE BM200
Serienummer:.................................
1

Advertenties

Inhoudsopgave
loading

Samenvatting van Inhoud voor Bouwma Intermat BM200

  • Pagina 1 GEBRUIKERSHANDLEIDING ALUMINIUM LADDERLIFT TYPE BM200 Serienummer:……………………………...
  • Pagina 2 Zij moet altijd beschikbaar zijn voor raadpleging. Een kopie van het elektrisch schema van de bouwlift moet voor snelle raadpleging in de schakelkast aanwezig zijn. In geval van beschadiging moet de gebruiker bij Bouwma Bouwmachines B.V. een nieuw exemplaar van de handleiding aanvragen.
  • Pagina 3: Voorwoord

    Voorwoord I Hoe deze handleiding te gebruiken Deze handleiding is gemaakt om u te helpen de BOUWMA aluminium ladderlift BM200 veilig te gebruiken en te onderhouden. De handleiding is bedoeld voor dealers en gebruikers van de ladderlift. De handleiding is verdeeld in acht hoofdstukken, aangevuld met overzichten, tekeningen, schema's, verklaringen en bijlagen, om u eenvoudig toegang te geven tot de gewenste informatie.
  • Pagina 4: Schrijfwijze Van Belangrijke Tekstgedeelten

    Schrijfwijze van belangrijke tekstgedeelten Teksten in deze handleiding die speciale aandacht verdienen, zijn in de volgende vorm aangegeven. Let op: een opmerking met aanvullende informatie, maakt de gebruiker attent op mogelijke problemen. Voorzichtig: het product kan gevaar lopen. Schade aan de bouwlift als procedures niet zorgvuldig worden uitgevoerd.
  • Pagina 5: Inhoudsopgave

    Inhoudsopgave OORWOORD I Hoe deze handleiding te gebruiken Schrijfwijze van belangrijke tekstgedeelten NLEIDING Productbeschrijving Werking Gebruiksdoel Gebruiksomstandigheden Eisen aan de bediener Bedieningsorganen EILIGHEID Inleiding Veiligheids- en gezondheidsrisico's Veiligheidsvoorzieningen In acht te nemen veiligheidsmaatregelen 12/13 Betekenis van gebruikte veiligheidssymbolen RANSPORT EN OPSLAG Transport Opslag NSTALLATIE EN INDIENSTSTELLING...
  • Pagina 6 ARANTIE Garantiebepalingen 24/25 Garantiebewijs (exemplaar voor de eigenaar) IJLAGE VERZICHTEN EN TABELLEN Productspecificaties IJLAGE EKENINGEN EN SCHEMA Overzichtsfoto opstelling Hoofdstroomschema Lastentabel Onderdelenlijst 31/32/33 IJLAGE VERKLARING VAN OVEREENSTEMMING IJLAGE ERTIFICATEN EN FORMULIEREN Afleidcertificaat van de staalkabel Jaarlijks beproevingsformulier voor bouwliften type type 2 IJLAGE ERKORTE GEBRUIKSAANWIJZING verkorte gebruiksaanwijzing...
  • Pagina 7: Inleiding

    Inleiding 1.1 Productbeschrijving Een ladderlift is een hefwerktuig om goederen en materialen, niet groter dan de afmetingen van het platform en niet zwaarder dan het opgegeven hefvermogen, op de bouwplaats verticaal te transporteren. De ladderlift bestaat uit een voetstuk, ladderelementen, eventueel een knikstuk, een loopwagen met platform, een aandrijfunit, een topstuk, een ondersteuningspoot een bedienings- knoppenkast en een hijskabel.
  • Pagina 8: Werking

    1.2 Werking SCHAKELMATERIAAL OP DE LADDERLIFT: In de motorunit is schakelapparatuur aangebracht voor het schakelen van de motor. Deze apparatuur bestaat uit de volgende onderdelen: magneetschakelaars; transformator; thermische beveiliging stuurstroom 2A; thermische motorbeveiligingschakelaar; twee drukknoppen voor op/neer en noodstopknop in de bedieningsknoppenkast. Buiten de schakelapparatuur in de motorunit bevinden zich twee eindschakelaars voor begrenzing van de stuurstroom: een voor de opgaande beweging en een voor de neergaande beweging.
  • Pagina 9: Gebruiksdoel

    EINDSCHAKELAARS: Mechanisch gedwongen type. De volledige technische gegevens van de ladderlift staan vermeld in bijlage A1 van deze handleiding. 1.3 Gebruiksdoel De ladderlift is uitsluitend bedoeld voor het verticaal transporteren van goederen of materialen op de bouwplaats, niet groter dan de afmetingen van het platform en niet zwaarder dan het opgegeven hefvermogen van 200 kg.
  • Pagina 10 1 Figuur 1.2 Bedieningsorganen Tabel 1.1 Functies van de bedieningsorganen Bedieningsorgaan Functie Drukknop 'OP' Platform beweegt omhoog tot bovenste eindschakelaar Drukknop 'NEER' Platform beweegt omlaag tot onderste eindschakelaar Drukknop 'NOODSTOP' Beweging van het platform stopt onmiddellijk...
  • Pagina 11: Veiligheid

    Veiligheid 2.1 Inleiding In dit hoofdstuk komen alle veiligheidsaspecten van de ladderlift aan de orde. Het is dan ook van groot belang dat iedereen die met de ladderlift werkt, op de hoogte is van de inhoud van dit hoofdstuk. Tip: Als de veiligheidsaspecten voor u onduidelijk zijn, vraag dan om uitleg bij de producent.
  • Pagina 12: In Acht Te Nemen Veiligheidsmaatregelen

    De elektromotor is thermisch beveiligd waardoor hij niet oververhit kan raken. Voor begrenzing van de op- en neergaande beweging zijn eindschakelaars gemonteerd die de liftweg van het platform automatisch doen stoppen. De beweging van het platform wordt aan de bovenkant fysiek begrensd door de kabelschijf. De klauwen aan de platformwagen slaan in de mast in geval van kabelbreuk, waardoor het platform binnen 25 cm tot stilstand komt.
  • Pagina 13 VEILIGHEIDSMAATREGELEN TIJDENS GEBRUIK Werk nooit met de ladderlift indien de hekwerken op het platform ontbreken of de materialen niet goed zijn vastgesjord. Gebruik de lift niet boven windkracht 8. Werk niet met de ladderlift tijdens onweer. Zorg dat geen personen op of onder het platform of in de omgeving van de ladderlift komen als deze in gebruik is.
  • Pagina 14: Betekenis Van Gebruikte Veiligheidssymbolen

    2.5 Betekenis van gebruikte veiligheidssymbolen verboden toegang voor onbevoegden personenvervoer verboden niet onder opgetilde last staan verboden mast als klimvoorziening te gebruiken...
  • Pagina 15: Transport En Opslag

    Transport en opslag 3.1 Transport De ladderlift kan op twee manieren worden getransporteerd; er wordt onderscheid gemaakt tussen transport over de openbare weg en transport over korte afstanden op de bouwplaats. Transport over de openbare weg Voor het vervoer over de openbare weg kan de Ladderlift worden geplaatst in een passende bestelwagen, pick-up of een daartoe geschikte aanhangwagen.
  • Pagina 16: Installatie En Indienststelling

    Installatie en indienststelling 4.1 Inleiding In dit hoofdstuk wordt beschreven op welke manier de ladderlift gereed gemaakt moet worden voor gebruik. In paragraaf 4.2 komen de basishandelingen voor installatie aan de orde. Wanneer een lengte van meer dan 5,3 m vereist is, moet de lift ondersteund worden. In paragraaf 4.3 wordt beschreven op welke manier dit moet gebeuren.
  • Pagina 17 11. Na de montage van de ladder, dient de middensteun zodanig geplaatst te worden dat de ladderelementen één rechte lijn vormen. Bij voorkeur de voet van de middensteun tegen de gevel zetten. 12. De ladderlift is nu klaar voor gebruik. Plaats de toebehoren zoals het universeel platform (aangepast aan het werk) op de slede door de veiligheidspal naar achteren te duwen en de vier steunpunten in hun zitting te laten glijden.
  • Pagina 18: Montage Van De Ladderlift Met Knikstuk

    4.3 Montage van de ladderlift met knikstuk. WAARSCHUWING: Neem bij het uitvoeren van de activiteiten die in deze paragraaf beschreven worden, altijd de volgende voorschriften en veigheidsmaatregelen in acht: De bouten en moeren steeds goed vastdraaien. De wieltjes van de eindschakelaars dienen steeds vrij te zijn. De hijskabel altijd gespannen houden, voor feilloos op- en afrollen.
  • Pagina 19: Bediening

    Bediening 5.1 Inleiding De eigenlijke bediening van de ladderlift is zeer eenvoudig. Wel is het van groot belang om alle veiligheidsvoorschriften in acht te nemen wanneer u met de ladderlift werkt. Het eerste deel van dit hoofdstuk is gewijd aan de bedieningshandelingen die aan de lift uitgevoerd moeten worden, waarna uitgebreid wordt ingegaan op de mogelijke storingen, de oorzaken daarvan en de manier waarop de storingen kunnen worden weggenomen.
  • Pagina 20: Storingslijst

    Tabel 5.4 Storingslijst WAARNEMING OORZAAK ACTIE Lift gaat niet omhoog of Stroomtoevoer Controleer verlengsnoer, stekkers. omlaag Hoofdschakelaar Hoofdschakelaar staat niet op, zet in Noodknop juiste stand. Noodknop ingedrukt, draai naar rechts boven. Lift gaat niet omhoog of Transformator of zekeringen Neem contact op met uw omlaag leverancier.
  • Pagina 21 Controleer de transformator en de spoelen van de magneetscha- kelaars. Als uw ladderlift een storing vertoont die niet in tabel 5.1 voorkomt of die u niet met behulp van deze tabel kunt wegnemen, neem dan contact op met Bouwma Bouwmachines B.V.
  • Pagina 22: Reiniging En Onderhoud

    Reiniging en onderhoud 6.1 Inleiding De ladderlift is zodanig ontworpen en geconstrueerd, dat slechts minimaal onderhoud noodzakelijk is. Op de lift bevinden zich geen smeerpunten en zijn alle kogellagers in de plateauwielen, kabelschijven en motorunit zelfsmerend. Zorg echter dat geen steenachtige materialen, gruis, stof of vuil tussen de draaiende delen en plateauwielen komen;...
  • Pagina 23: Afdanken

    Afdanken 7.1 Inleiding De Bouwma aluminium ladderlift type BM200 kan bij normaal gebruik en goed onderhoud een levensduur hebben van ca.10 jaar. Na jarenlang intensief gebruik is ook uw ladderlift toe aan vervanging en kunt u hem inruilen, waarna uw fabrikant of dealer zal zorgdragen voor het veilig en milieuverantwoord afdanken.
  • Pagina 24: Garantie

    (Bouwma Bouwmachines BV) met productienummer en/of indien het garantiebewijs niet werd teruggestuurd of niet duidelijk werd ingevuld en/of afgestempeld.
  • Pagina 25 Vervoer: Bij het vervoer dient steeds de grootste voorzichtigheid in acht genomen te worden. Elk onderdeel dient verankerd en beschermd te worden tegen indringen en/of beschadiging door vreemde voorwerpen.
  • Pagina 26: Garantiebewijs (Exemplaar Voor De Eigenaar)

    Dit blad maakt deel uit van de brochure “GEBRUIKERSHANDLEIDING” Exemplaar voor de fabrikant van het ontvangst- en garantiebewijs verzonden op……………………… Dit blad invullen en een kopie terugzenden naar de fabrikant Bouwma Bouwmachines BV, binnen 8 dagen na aankoop en factuurdatum.
  • Pagina 27: Overzichten En Tabellen

    Bijlage A Overzichten en tabellen A1 Produktspecificaties BOUWMA aluminium ladderlift, type BM200. Hefvermogen 200 kg Hef- en daalsnelheid 28 m/min. Motorvermogen 1. kW (1,35 pk) Aansluitspanning 230 V, 1 fase, 50 Hz + A Stuurstroomspanning 24 Volt Standaard ladderlengte 13,3 meter Max.
  • Pagina 28: Tekeningen En Schema ' S

    Bijlage B Tekeningen en schema's B1 Overzichtsfoto opstelling Zorg voor een stabiele horizontale ondergrond voor het voetstuk, juiste ondersteuning door de middensteun en goede verankerde oplegging op de dakrand of kozijn. Het knikstuk en daaropvolgende ladderelementen met het topstuk dienen altijd een stabiele en verankerde oplegging te hebben. Scherm de dakrand af volgens de geldende voorschiften en zorg ervoor dat geen personen op de plaats of ernaast naar beneden kunnen vallen.
  • Pagina 29: B2 Hoofdstroomschema

    B2 Elektrisch schema BM 200...
  • Pagina 30: B3 Lastentabel

    B3 Lastentabel Lastentabel voor BM200 Toegelaten lasten (in kg) i.f.v. de hellingshoek en de lengte. A) Ladderlift ongesteund A/LL 80º 70º 60º 50º 40º Toegelaten lasten (in kg) i.f.v. de hellingshoek, de lengte eb de plaats van de steun. B) Ladderlift gesteund A/LL 80º...
  • Pagina 31 B4 Onderdelenlijst BM200...
  • Pagina 34: Eg- Verklaring Van Overeenstemming

    Bijlage C EG-VERKLARING VAN OVEREENSTEMMING VOOR MACHINES Kenmerk volgens de EEG-Richtlijn 98/37/EEG en volgende wijzigingen. Fabrikant: Bouwma Bouwmachines B.V. Adres: Gooiland 35 1948 RC Beverwijk (NL) Tel.: +31 (0) 251 229208 Fax.: +31 (0) 251 223504 E-mail: info@bouwma.nl Verklaart hiermede dat: De ladderliften typen BM200 Met serienummer:…………………………………………….
  • Pagina 35: Certificaten En Formulieren

    Bijlage D1 Afleidcertificaat van de hijskabel...
  • Pagina 36: D1 Afleidcertificaat Van De Staalkabel

    Bijlage D2 Jaarlijks beproevingsformulier voor bouwliften type type 2...
  • Pagina 37: Verkorte Gebruiksaanwijzing

    Bijlage E verkorte gebruiksaanwijzing -A- MONTAGE ZONDER KNIKSTUK 1. De ladderelementen in elkaar schuiven tot op de gewenste hoogte. De basisladder met de lastentabel en het voetstuk moet onderaan geplaatst worden. 2. Rol de slede in de ladder. 3. Plaats het voetstuk onder de ladder. Maak de ladder vast met behulp van de bijbehorende klemstukken en oogmoeren.
  • Pagina 38 Om het maximaal toegelaten gewicht van de last te bepalen dient de lengte van de ladder (van grond tot knikstuk) te worden gecombineerd met zijn hoek ten opzichte van de verticale. Wanneer het ladderdeel voorbij het knikstuk niet op het dak rust, dient dit deel als aparte lader beschouwd te worden.
