WERKINGSPRINCIPE VAN EEN OMVORMER
De omvormer converteert de DC-spanning van de accu naar 230V, 50 Hz AC voltage.
De spanningsconversie vindt plaats in twee fasen. In de eerste fase wordt de DC-spanning van de
accu naar een hoge DC-spanning omgevormd door hoge frequentiewisselingen en pulsbreedtemodu-
latietechniek (PWM). In de tweede fase wordt de hoge DC-spanning geconverteerd naar 230V, 50 Hz
sinusoïde AC, wederom door gebruik van de PWM-techniek. Dit wordt gedaan door een speciale
golfvormende techniek te gebruiken waarbij de hoge DC-spanning wordt geschakeld naar een hoge
frequentie en de pulsbreedte van dit schakelen wordt gemoduleerd in relatie tot een referentiesinu-
soïde.

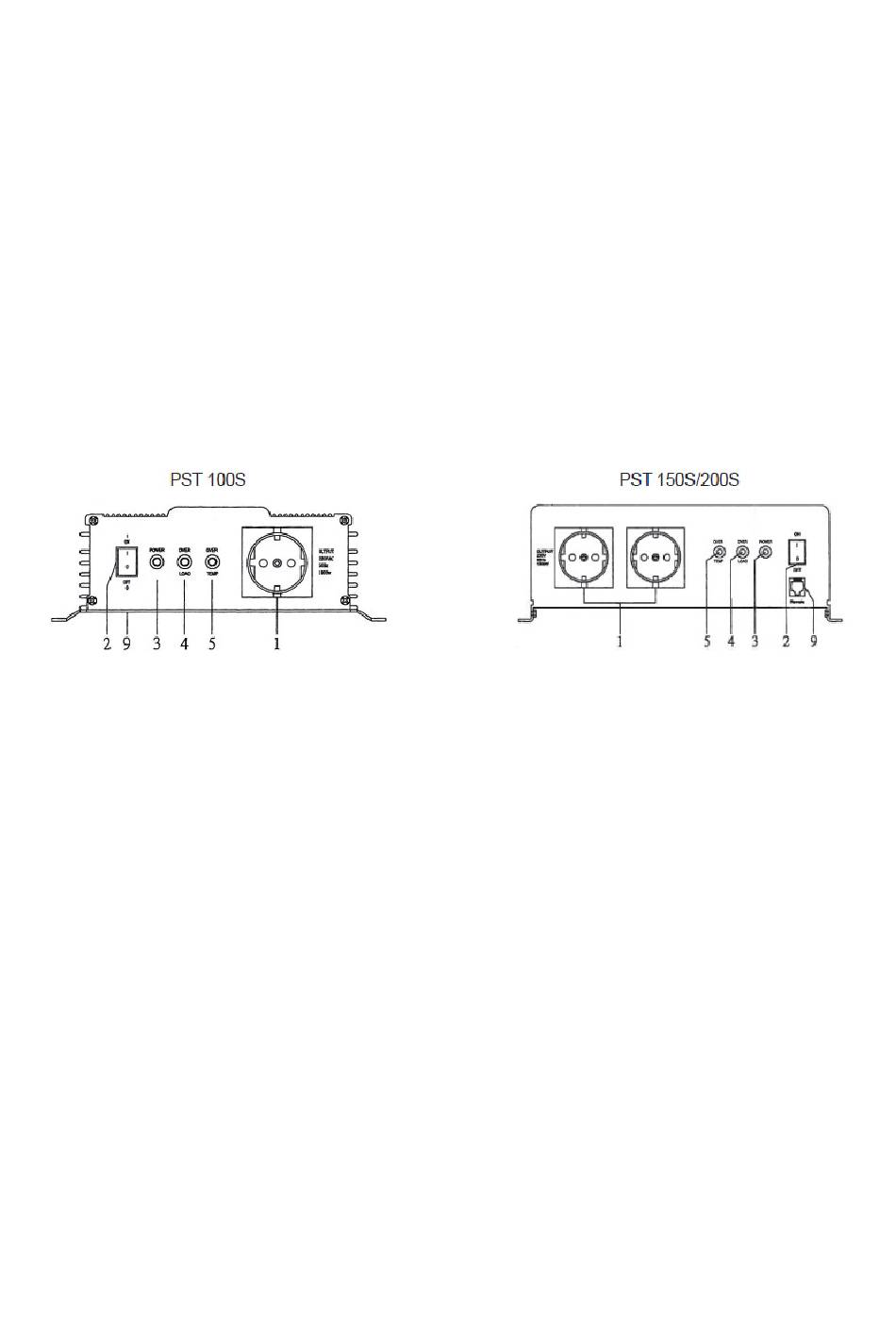

INDELING
1. 230 V Europese AC- contactdoos
2. Aan / uit schakelaar
3. Groen LED lampje – Status uitgangsvermogen
4. Rood LED lampje – Overbelasting
5. Rood LED lampje – Te hoge temperatuur
6. Ingangsterminals (achterkant eenheid – niet getoond ROOD – positief (+)
ZWART of WIT – Negatief (-))
7. Twee koelventilatoren (achterkant unit – niet getoond)
8. Grondmoer (achterkant unit – niet getoond)
Ingang voor optionele afstandsbediening (aan onderkant van PST-100S)
9.
LET OP!
Omkeren van de polariteit aan de ingang zal de zekering in de omvormer opblazen en kan permanen-
te schade veroorzaken. Zorg ervoor dat de ingang (dus de accuzijde) juist wordt gepoold. De positie-
ve accupool (+) aan de plus van de omvormer, de negatieve (-) accupool aan de min van de omvor-
mer. Schade door omgekeerde polariteit wordt niet gedekt door de garantie.
