Schuine dakmontage met dakhaak
Horizontale montage

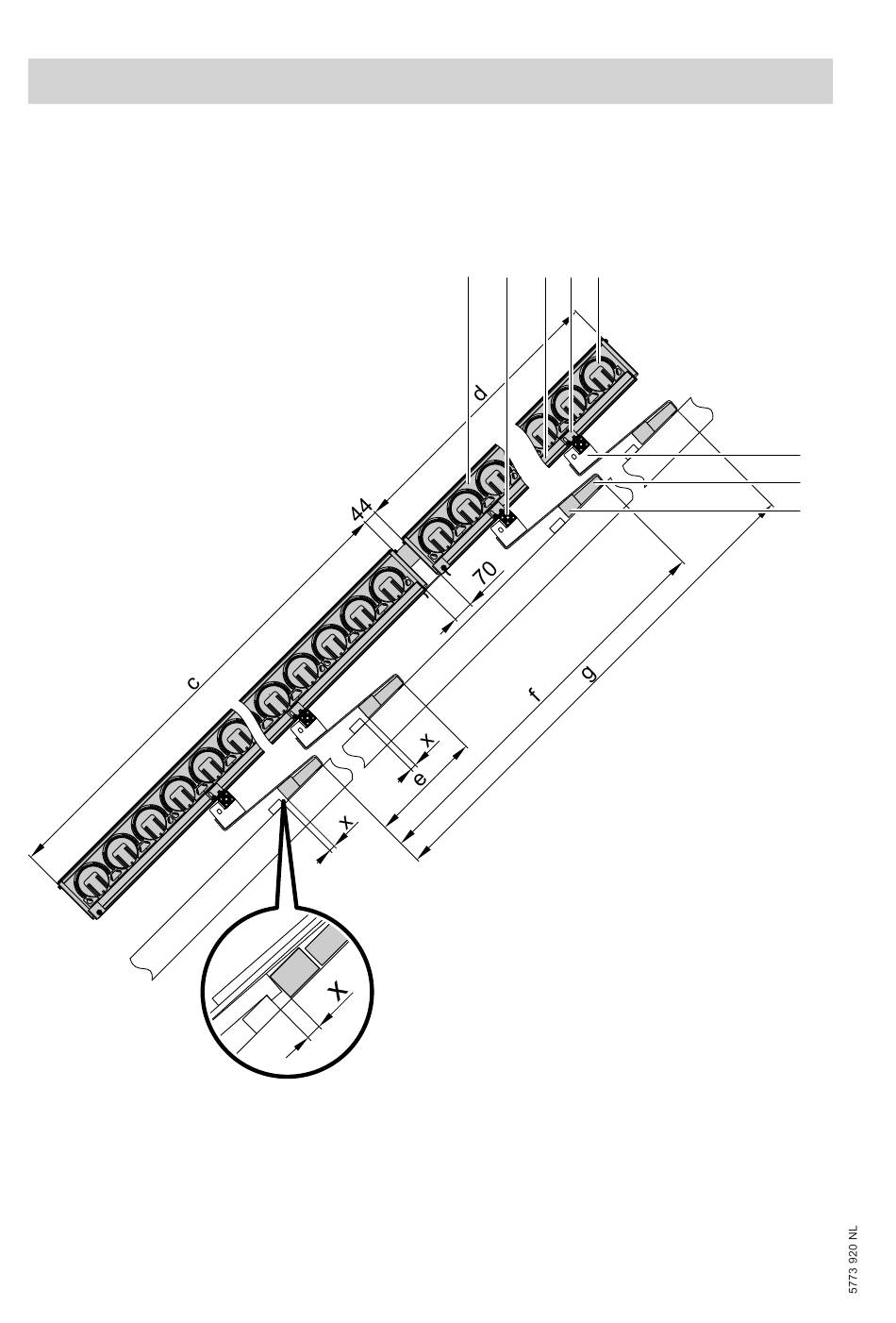

Afmetingen voor de verticale opstelling van de dakhaak
Maat x volgens de breedte van de dakpankop.
A Aansluitbehuizing
B Montagerail
C Buisbevestiging
D Bevestigingsijzer
12
(vervolg)
A
B
C
D
F
E Dakhaak
F Vacuümbuis
G Montagehout, 30 x 100 mm
(alleen bij dakpannen)
E
G
H
