Richtlijnen met betrekking tot mogelijke toepassingen
Uitgebreide handleiding voor de installateur
58

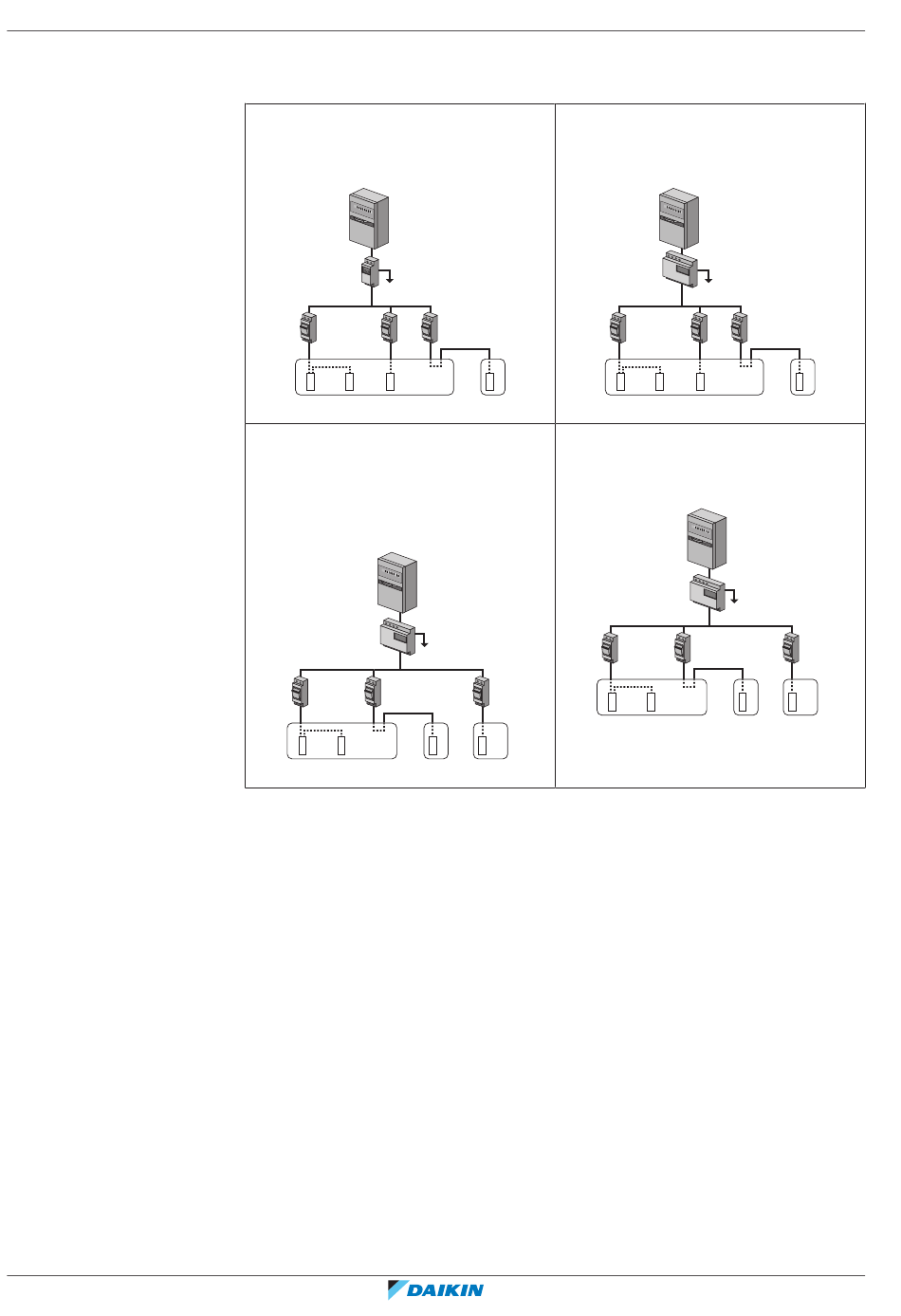

Voorbeelden voor een elektrische voeding met normaal kWh-tarief
1 energiemeter volstaat.
Buitenunit (1N~) met geïntegreerde
back-upverwarming (1N~)
=> b: Enkelfasige energiemeter
0
0
58 0
1 5 0
a
b
X5M/5+6
c
c
d
e
f
A
Buitenunit (1N~) + externe back-
upverwarmingskit (1N~ of 3N~)
=> b/b*: Mono- of driefasige
energiemeter (afhankelijk van de
externe back-upverwarmingskit)
0
0
58 0
1 5 0
45 08 96
.0 05
c
c
d
e
A
* 3N~
A Buitenunit
B Warmtapwatertank
C Externe back-upverwarmingskit
a Elektriciteitskast: elektrische voeding met normaal kWh-tarief
b Energiemeter
c Overstroomzekering
d Compressormodule
e Hydromodule
f Back-upverwarming
g Boosterverwarming
Buitenunit (3N~) met geïntegreerde
back-upverwarming (1N~)
=> b*: Driefasige energiemeter
c
g
B
Buitenunit (3N~) + externe back-
upverwarmingskit (1N~ of 3N~)
=> b*: Driefasige energiemeter
a/a*
b/b*
X5M/5+6
c/c*
g
f/f*
B
C/C*
0
0
58 0
1 5 0
a*
b*
45 08 96
.0 05
X5M/5+6
c*
c
c
d*
e
f
A*
0
0
58 0
1 5 0
a*
b*
45 08 96
.0 05
X5M/5+6
c*
c
d*
e
g
A*
B
C/C*
EBLA09~16D + EDLA09~16D
Daikin Altherma 3 M
4P620241-1B – 2022.05
g
B
c/c*
f/f*
