Bedieningspaneel installeren
4.7.1
Afmetingen

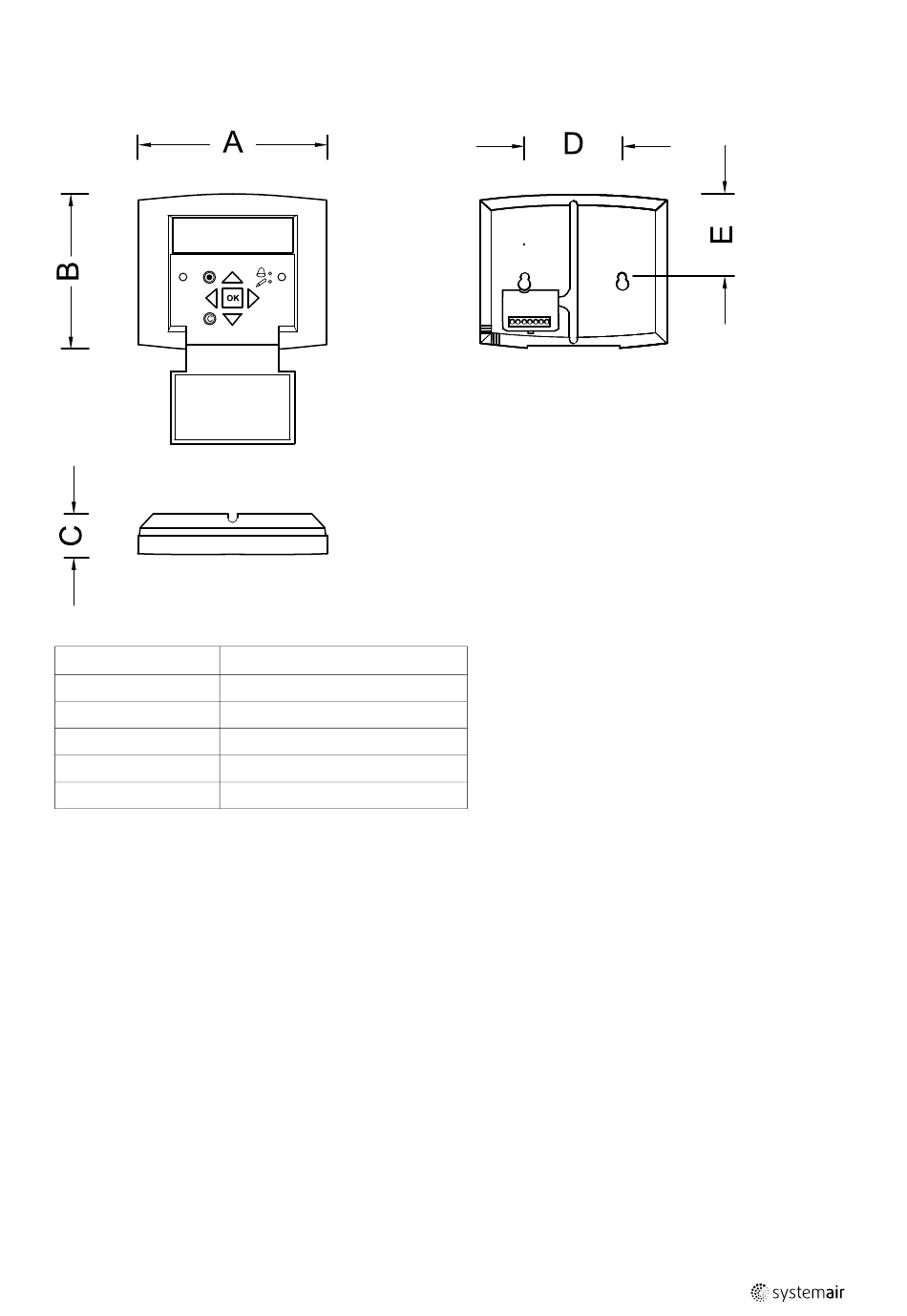

Fig. 9 Afmetingen bedieningspaneel
Positie
A
B
C
D
E
4.7.2
Algemene informatie
Het bedieningspaneel is bij levering verbonden met de Corrigo-bedieningsunit in de elektrische schakelkast. De kabel is
10 m lang. Als het bedieningspaneel van de signaalkabel moet worden ontkoppeld, kunnen de draden achterop het be-
dieningspaneel worden losgemaakt (Figuur 10).
Bij levering is een pakket zelfklevende magnetische strips bijgeleverd, die de installatie op een metalen oppervlak
vereenvoudigen.
13167713 | A004
Afmetingen (mm)
115,0
94,0
26,0
h.o.h. 60,0
50,5
