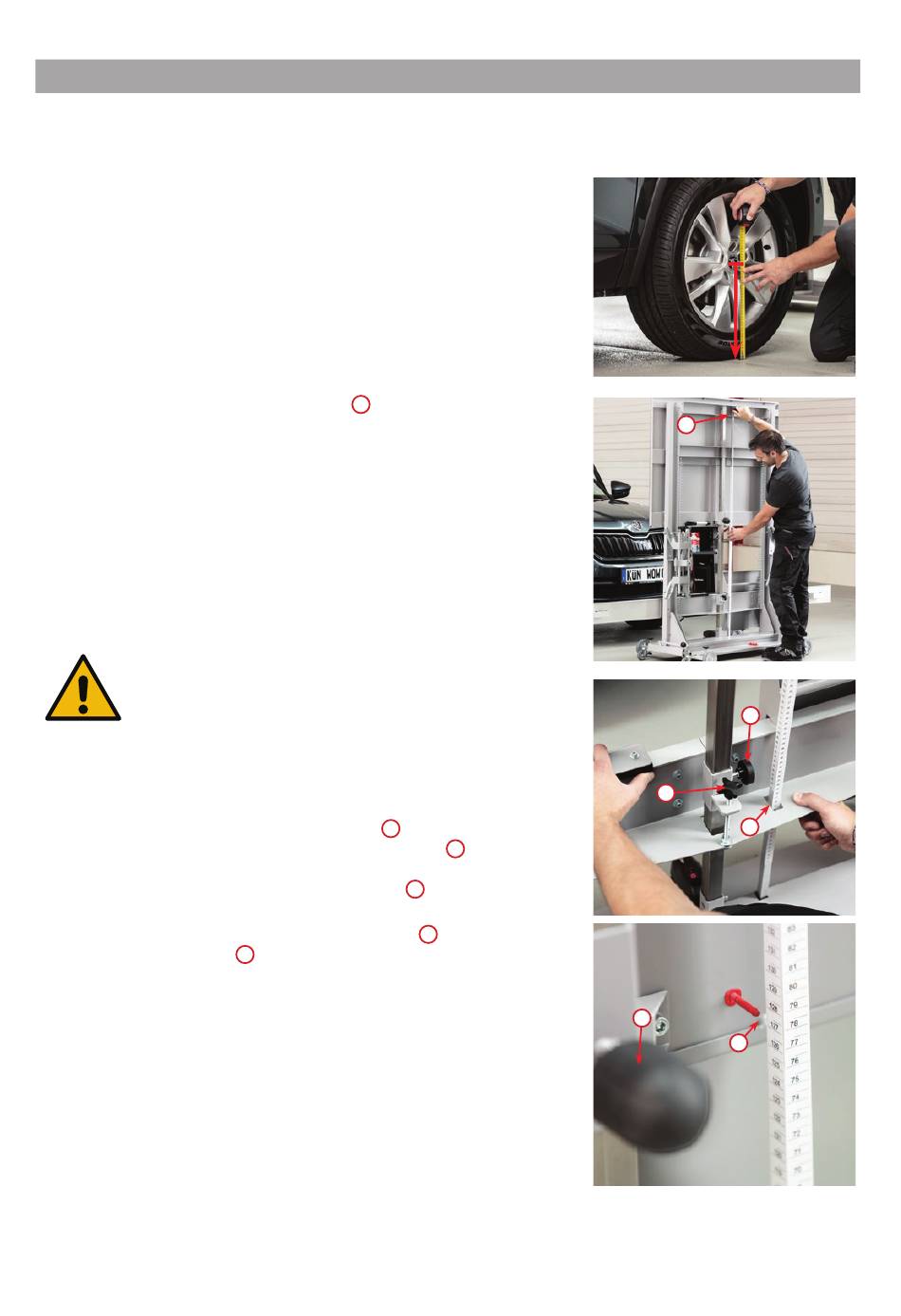

Hoogte van het kalibratiebord en de laserdragerbalk instellen

Benodigde hulpmiddelen:
• Meetlint uit de ACS cars accessoirekoffer.
Procedure:
1. De hoogte tussen de vloer en het midden van de wielnaaf
vaststellen.
2. De kartelschroef van de meetschaal
meetschaal neerlaten op de vloer.
WAARSCHUWING!
De laserdrager en kalibratiebordhouder staan onder
voorspanning.
Bij het losdraaien van de stergreepschroef handmatig
tegendruk uitoefenen op de laserdrager resp.
kalibratiebordhouder.
3. De kartelschroef van de laserdragerbalk
gemeten hoogte van het midden van de wielnaaf
kartelschroef weer vastdraaien.
De fijne instelling kan met de fijnstelschroef
4. De kartelschroef van de kalibratiebordhouder
kalibratiebordhoogte
instellen. De kartelschroef weer vastdraaien.
5. De meetschaal weer in de uitgangspositie bevestigen om
beschadigingen aan de schaal bij het verschuiven van de ACS cars
trolley te voorkomen.
