LUNA2000-(5-30)-S0
Gebruikershandleiding

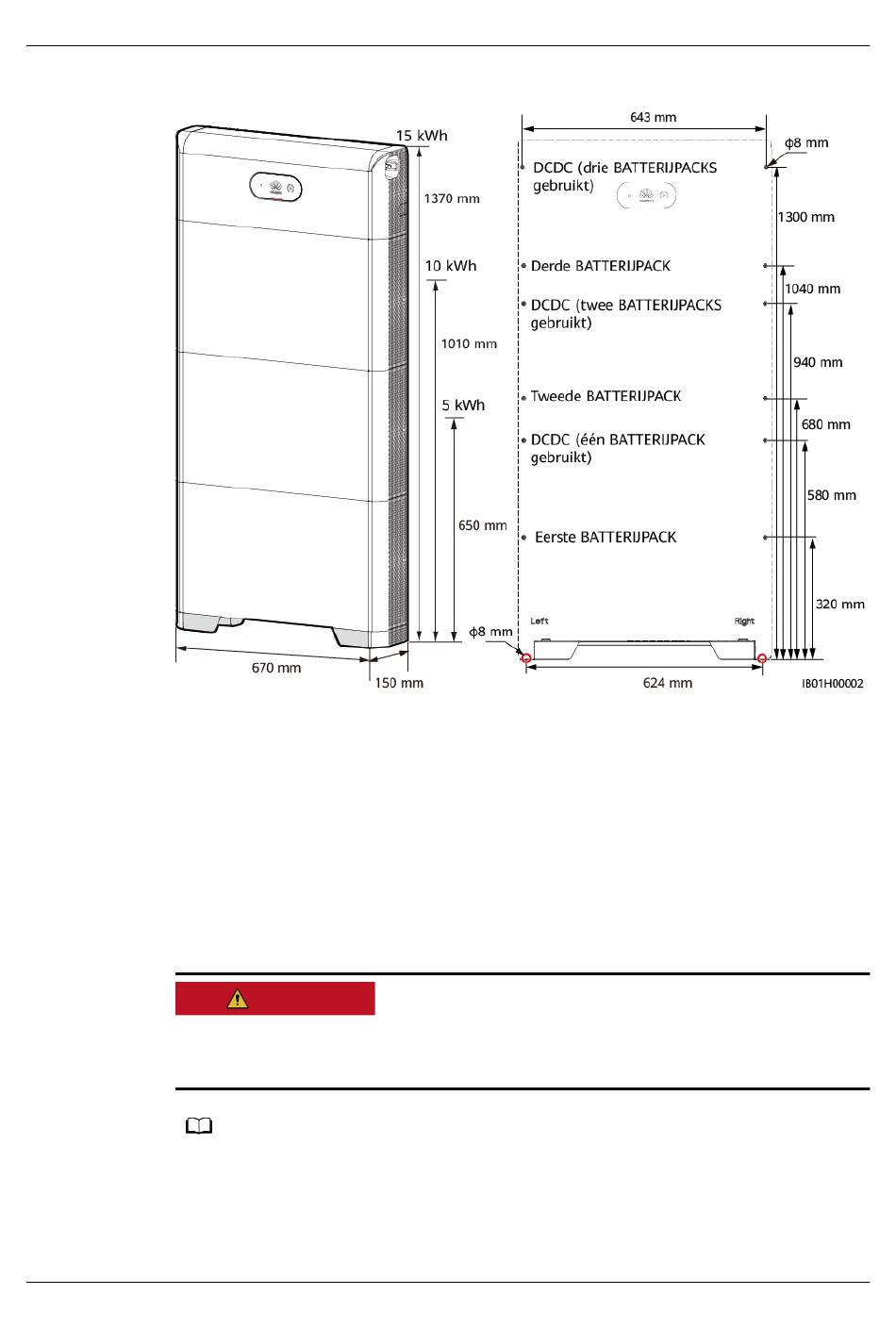

Afbeelding4-2 Afmetingen voor montage op de vloer
Procedure
Stap1 Lijn de vloersteun uit met het muuroppervlak en houd de steun 10 tot 15 mm van het
muuroppervlak vandaan. Nivelleer de openingen van het gat met behulp van een waterpas en
markeer de posities van de opening voor montage van de vloersteun met een viltstift. Lijn de
aftekenmal uit met het oppervlak van de vloermontageset, bepaal de boorgatposities op de
muur voor bevestiging van de vermogensregelmodule en markeer de posities met een viltstift.
Stap2 Monteer de vloersteun.
Let op dat u niet boort in waterleidingbuizen en elektriciteitskabels die in de muur
zijn weggewerkt.
Uitgave 06 (2021-11-30)
GEV A AR
OPMERKING
M6x60-keilbouten die bij de batterij worden geleverd, worden gebruikt voor het monteren
van de vloersteun en de vermogensregelmodule. Als de lengte van de bouten en het aantal
bouten niet aan de installatievereisten voldoen, zorg dan zelf voor M6 roestvrijstalen
keilbouten.
Copyright © Huawei Technologies Co., Ltd.
4 Systeeminstallatie
43
