Inhoudsopgave
Instellen
Inschakelen
Voorbereidende werkzaamheden
• Zorg voor de stroomtoevoer door de stekker
in het stopcontact te steken.
• Verbind de perslucht en schakel die in.
• Bereid het materiaal voor
(platen, scharnieren, verbinders etc.).
Bediening
U kunt de machine met de voetschakelaar of handknop op de
bedieningseenheid bedienen. Een gelijktijdige bediening met
voetschakelaar en handknop is niet mogelijk.
nl
Pos.
Omschrijving
1
Drukknop
2
Keuzeschakelaar
3
Keuzeschakelaar
4
Drukknop
5
Drukknop
6
Hoofdschakelaar
7
Voetschakelaar
544
544
Schakel met de hoofdschakelaar de stroomtoevoer in
De voetschakelaar
bedieningseenheid hebben dezelfde functies.
Beide bedieningselementen moeten zolang geactiveerd worden
tot een complete werkhandeling werd afgesloten.
Wanneer u de handknop of de voetschakelaar eerder loslaat,
stopt de machine de werkhandeling onmiddellijk en gaat
de booreenheid terug naar zijn uitgangspositie. U moet de
handeling opnieuw activeren.
1
5
bis
Toelichting
Arbeidsstap activeren
Verticaal/horizontaal boren
Neerdrukarm automatisch ontspannen
Neerdrukarm handmatig deblokkeren voor
Neerdrukarm handmatig deblokkeren achter
Stroomtoevoer machine aan/uit
Arbeidsstap activeren
7
1
en de handknop
van de
7

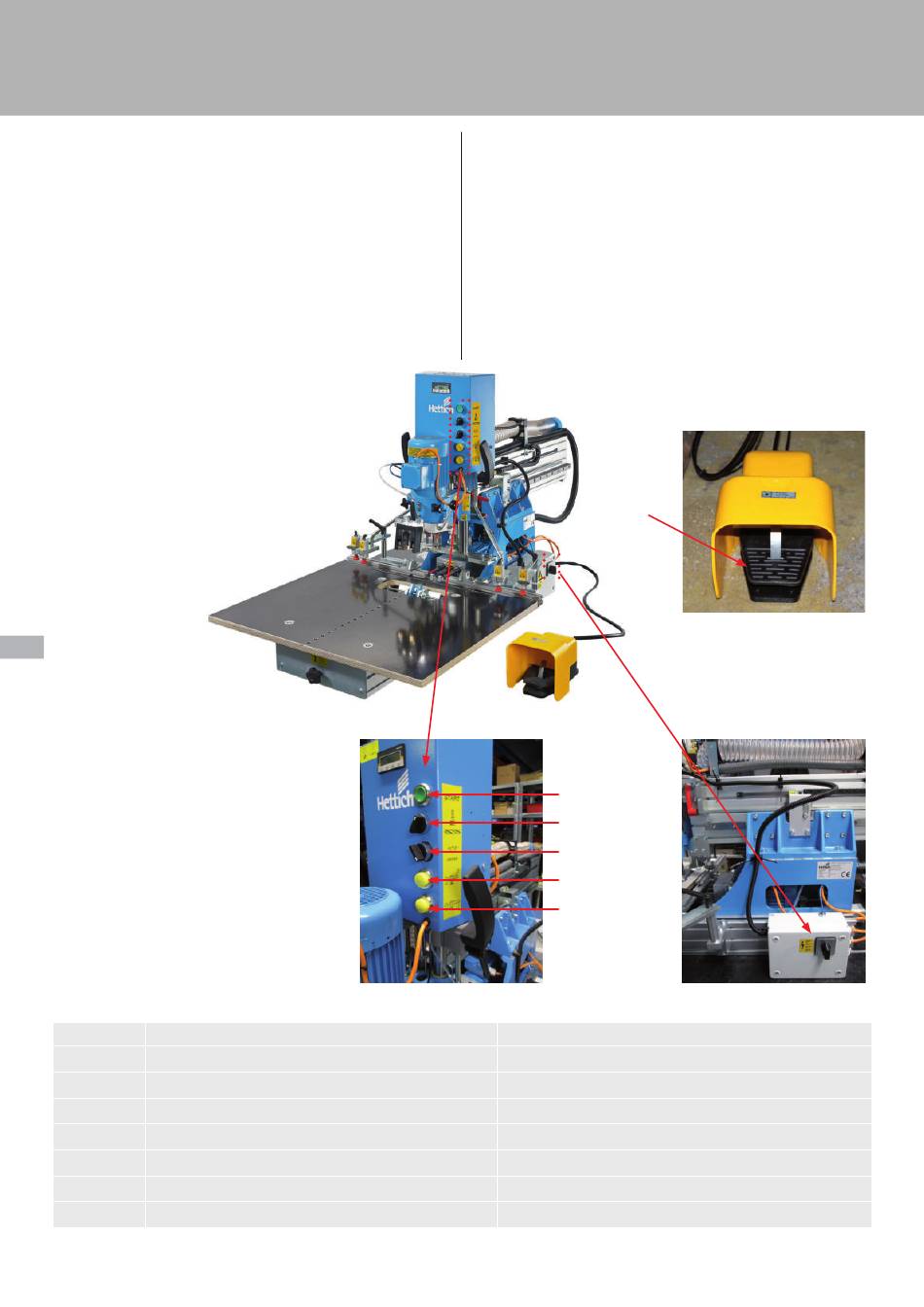

Afb. 24: voetschakelaar (optioneel)
6
1
2
3
4
5
6
.
