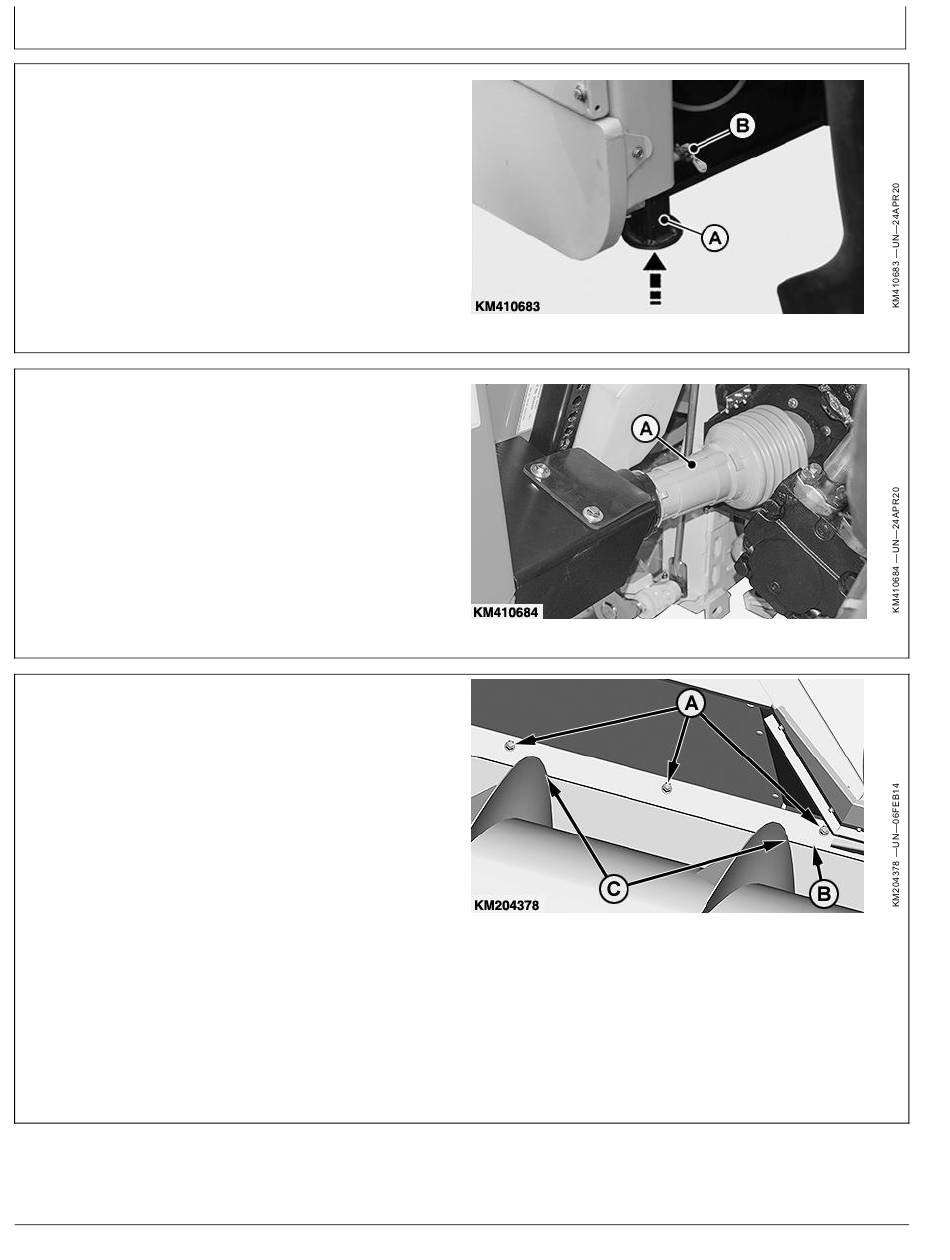

9. Breng de assteun (I) links en rechts omhoog en zet
deze in de bovenste stand vast met pen met veerdruk
(A).
A—Assteun
10. Koppel de aandrijfas (A) aan de veldhakselaar.
A—Aandrijfas
Afstrijkers instellen
Als de zwadopraper de eerste keer op een veldhakselaar
wordt gemonteerd, moet de speling tussen de
vijzelwindingen en de schrapers worden afgesteld.
Ga als volgt te werk:
1. Draai de moeren (A) los.
2. Schuif de afstrijkers (B) naar voren tot de afstand
tussen de winding (C) en de afstrijkers (B) gelijk is aan
de opgegeven specificatie.
Specificatie
Afstand tussen
winding—Speling ........................................................................0—2 mm
3. Draai de moeren (A) weer vast.
4. Draai de vijzel met de hand om te controleren of deze
gangbaar is.
BELANGRIJK: De afstrijkers moeten met de
schroefkop naar beneden worden gemonteerd.
Pickup aankoppelen
B—Pen
(0—0,08 inch)
30-5
A—Moeren
B—Afstrijkers
Zorg ervoor dat de afstrijkers altijd parallel
aan de vijzel staan.
KM00321,0000A61 -18-30APR20-6/7
KM00321,0000A61 -18-30APR20-7/7
C—Winding
KM00321,0000673 -18-23JUN17-1/1
