4.10

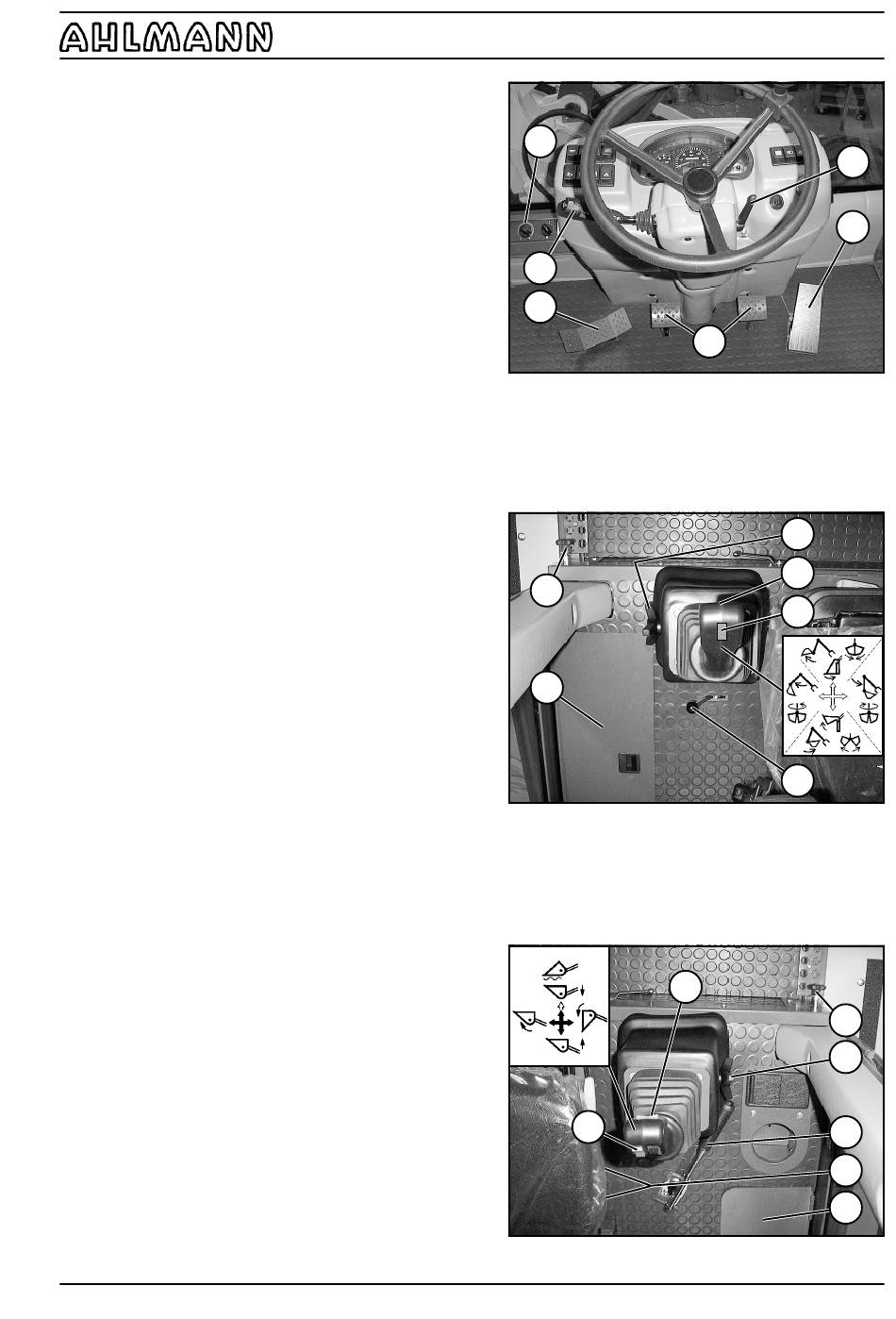

Bedieningselementen
1 - Vastzetinrichting voor stuurkolomverstelling
- naar voren/achteren
- in stuurkolomasrichting
2 - Gaspedaal
3 - Dubbel pedaal voor bedrijfsrem/inching
4 - Pedaal voor zwenken
5 - Stuurkolomschakelaar
- naar voren:
Knipperlicht rechts
- naar achteren: Knipperlicht links
- boven
- Dimlicht
- beneden
- Groot licht
- drukknop
- Claxon
6 - Verwarmings- en ventilatiesysteem/airco (SA)
Links naast bestuurdersstoel:
1 - Deuropener
2 - Vrij
3 - Onderhoudsklep
4 - Omschakelhendel voor besturing
- naar buiten: Besturing door alle wielen
- naar binnen: Achterasbesturing
5 - Hendel voor extra hydrauliek
6 - Schakelaar extra hydrauliek dieplepel (SA)
7 - Tiptoets uitkiep-blokkeerinrichting (SA)
8 - Wieltje voor consoleverstelling
(Bedieningshendel voor extra hydrauliek)
Rechts naast bestuurdersstoel:
1 - Versnellingen:
- links:
2. versnelling
- midden: 1. versnelling
- rechts: Alpha max. (symbool schildpad)
2 - Bedieningshendel voor werkhydrauliek
3 - Rijschakelaar:
vooruit/0/achteruit
4 - Parkeerremhendel
5 - Twee contactdozen voor de aansluiting van twee
laptops (bv. voor het uitlezen van de diagnosecode
(foutcode) Motor - hoofdstuk 9.1)
6 - Onderhoudsklep
7 - Vrij
8 - Wieltje voor consoleverstelling
(bedieningshendel voor werkhydrauliek)
9 - Deuropener
S160/S161/S165/Z162
Beschrijving
6
5
4
Afbeelding 4-5
1
3
Afbeelding 4-6
2
3
Afbeelding 4-7
1
2
3
8
7
6
5
4
1
9
8
4
5
6
4
4-7
