Bedieningshandleiding
Veiligheidsdeurgreepsysteem
2. Productbeschrijving
2.1 Bestelgegevens
Deze bedieningshandleiding geldt voor de volgende types:
-STS30-
➀ ➁
➂
Nr.
Op-
Beschrijving
tie
AZ
Voor Veiligheidsschakelaar AZ ...
➀
AZM Voor Veiligheidsvergrendeling AZM ...
...
Selectie van de serie
➁
01
Montage binnenkant, met paniekgreep, deuraanslag rechts
➂
02
Montage binnenkant, met paniekgreep, deuraanslag links
03
Montage binnenkant, zonder paniekgreep, deuraanslag
rechts
04
Montage binnenkant, zonder paniekgreep, deuraanslag
links
05
Montage buitenkant, met paniekgreep, deuraanslag rechts
06
Montage buitenkant, met paniekgreep, deuraanslag links
07
Montage buitenkant, zonder paniekgreep, deuraanslag
rechts
08
Montage buitenkant, zonder paniekgreep, deuraanslag
links
Alleen bij een correcte uitvoering van de montage, zoals in
deze handleiding beschreven, blijft de veiligheidsfunctie en
dus de conformiteit met de Machinerichtlijn van het volledige
systeem behouden.

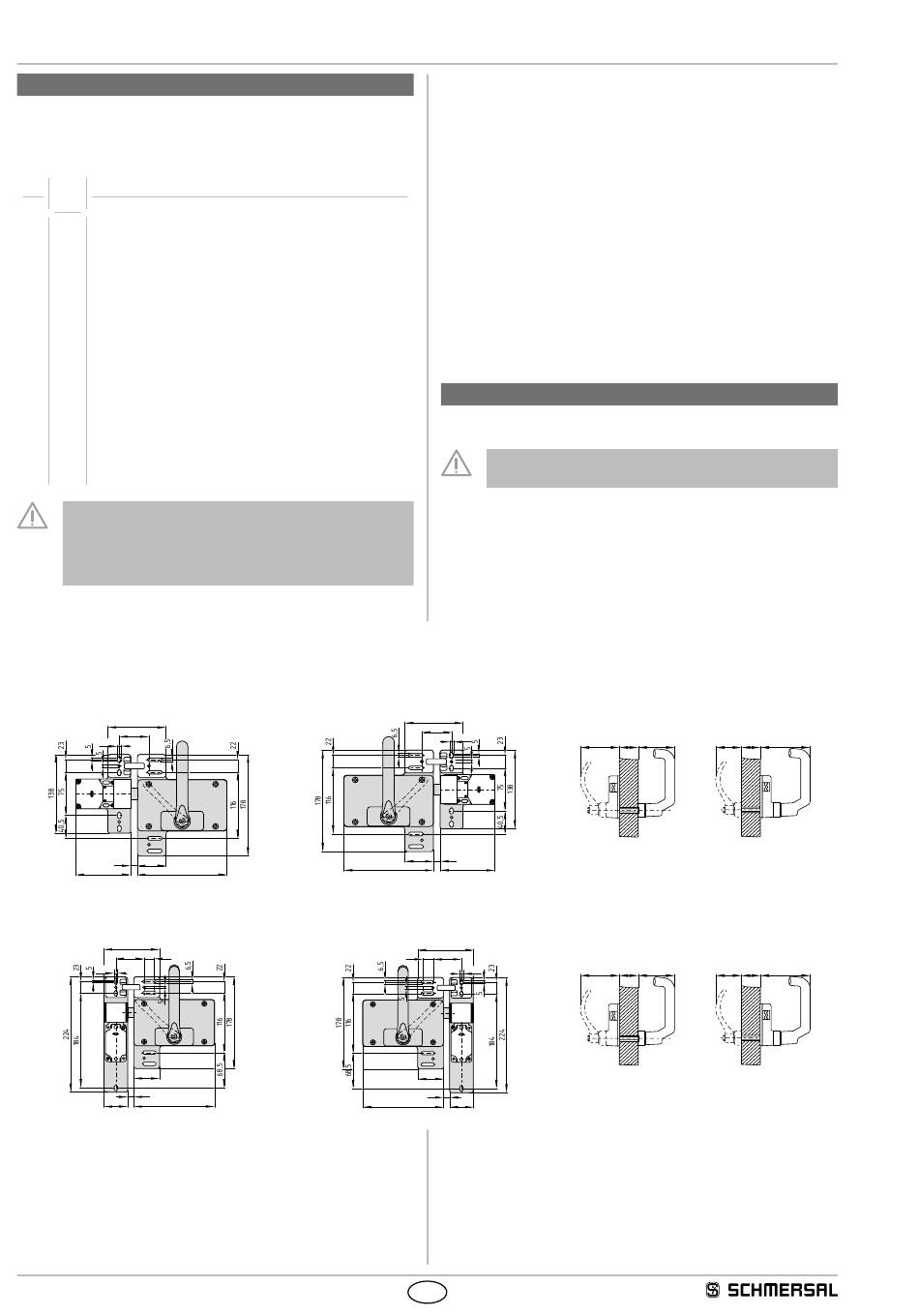

3.2 Afmetingen
Alle maten in mm.
AZ 16-STS30-02/-04/-05/-07
102
52
6,5
-3
12
50
96
157
AZ 3350-STS30-02/-04/-05/-07
108
55
20
6,5
50
-3
12
46
157
2
2.2 Speciale versies
Voor speciale versies die niet in de typesleutel onder 2.1 vermeld
worden, gelden de vermeldingen hiervoor en hierna, voor zover zij
overeenstemmen met de serieversies.
2.3 Bestemming en gebruik
Het veiligheids deurkruksysteem STS30 is geschikt voor draaibare
afschermingen. De veiligheidsgrendels kunnen binnen en buiten de
gevarenzone gemonteerd worden. De afscherming kan van buitenaf
met een draaibeweging geopend en gesloten worden. De handgreep
is in de 90º stand vergrendelend. Het ...-STS30 systeem kan met een
paniekgreep voor het openen geleverd worden. Door het bedienen van
de paniekgreep kan de afscherming vanuit de gevarenzone geopend
worden. Het is niet mogelijk de afscherming van binnen uit te sluiten.
Het ...-STS30 systeem kan met een blokkering tegen onbedoeld sluiten
geleverd worden, bijvoorbeeld in het geval van montagewerkzaamhe-
den aan onoverzichtelijke installaties.
3. Montage
3.1 Algemene montage-instructies
AZ 16-STS30-01/-03/-06/-08
102
52
6,5
-3
50
12
157
96
AZ 3350-STS30-01/-03/-06/-08
108
20
55
50
-3
12
157
46
NL
De montage mag uitsluitend door gemachtigd vakpersoneel
uitgevoerd worden.
max. 100 77
88
max. 100 77
6,5
95
STS30
55
max. 100
111
55
max. 100
118
