NEDERLANDS
Wat algemene informatie over DMX:
• Het DMX-protocol is een veel gebruikt hogesnelheidssignaal om intelligente lichtapparatuur aan te
sturen. U dient de DMX-controller en alle aangesloten apparaten door te koppelen met symmetrische
kabels van goede kwaliteit.
• Er worden zowel 3-pens als 5-pens XLR-connectors gebruikt, maar de 3-pens XLR-connectors zijn
populairder omdat deze kabels compatibel zijn met symmetrische audiokabels.
• Penbezetting 3-pens XLR-connector: Pen1 = AARDE ~ Pen2 = Negatief signaal (-)
~ Pen3 = Positief signaal (+)
• Penbezetting 5-pens XLR-connector: Pen1 = AARDE ~ Pen2 = Negatief signaal (-)
~ Pen3 = Positief signaal (+) ~ Pennen 4+5 niet gebruikt.

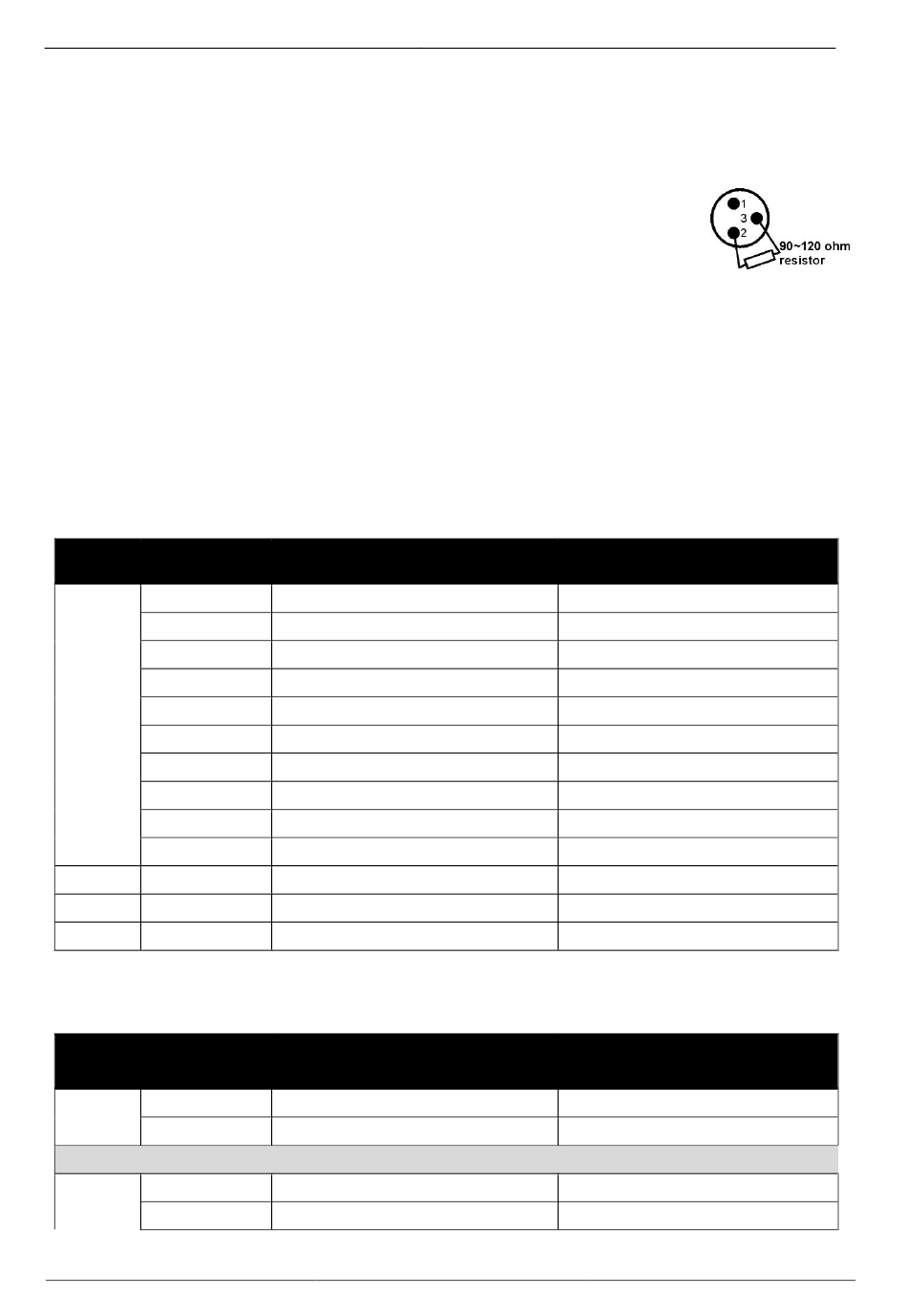

• Ter voorkoming van vreemd gedrag van de lichteffecten als gevolg van storingen,
dient er aan het eind van de keten een terminator van 90 Ω tot 120 Ω te worden gebruikt. Gebruik nooit
Y-verdeelkabels, dit werkt gewoon niet!
• Zorg ervoor dat alle apparaten op het lichtnet zijn aangesloten.
• Elk lichteffect in de keten heeft het juiste startadres nodig, zodat het weet welke commando's van de
controller het moet decoderen.
DMX-OVERZICHTEN
4CH MODUS:
DMX-
DMX-waarde
kanaal
000-007
008-037
038-067
068-097
098-127
1
128-157
158-187
188-217
218-247
248-255
2
000-255
3
000-255
4
000-255
7CH Modus:
DMX-
DMX-waarde
kanaal
000-007
1
008-067
000-007
2
008-015
BRITEQ
®
functie
Black-out
Programma 1
Programma 2
Programma 3
Programma 4
Programma 5
Programma 6
Programma 7
Programma 8
Programma 9
Rode kleur dimmer 0-100%
Groene kleur dimmer 0-100%
Blauwe kleur dimmer 0-100%
functie
Black-out
Witte pixels volledig aan
Kanaal 1 = 068 tot 127
Black-out
Programma 1
11/22
