5.6 Transport bewaking, vaanschakelaar
In de luchtstroom van de transportventilator is een vaanschakelaar gemonteerd.
Deze vaanschakelaar moet schakelen anders komt het toestel niet in bedrijf. (E8 storing) Als de
vaanschakelaar uitschakelt zal het toestel stoppen en even later een herstart doen. Als het
toestel dan weer normaal functioneert is er niets aan de hand, als de storing vaker dan 5 keer in
1 warmtevraag voorkomt zal het toestel permanent vergrendelen op A8.
Ook de ruststand wordt gecontroleerd, dat betekend dat als de schakelaar gemaakt staat terwijl
de ventilator nog niet draait dat het toestel dan op storing E8 gaat.
5.7 Minimum gasdruk schakelaar
De voordruk moet buiten bedrijf én tijdens bedrijf van het toestel bij aardgas tussen de 20 en
30mbar en bij propaangas tussen de 25 en 57,5 mbar liggen.
Als de voordruk te laag is zal de minimum gasdrukschakelaar niet inschakelen en deze zal het
toestel blokkeren. (fout E7). De ingestelde waarde van deze minimum gasdrukschakelaar staat
in de tabel met technische gegevens.
Let Op: Dit is een veiligheid issue omdat bij een te lage voordruk onvolledige verbranding voor
kan komen wat kan leiden tot schade aan mens, dier en gewassen.
Het is normaal dat tijdens het starten van de heater de voordruk even lager wordt dan de
ingestelde waarde. Het toestel zal hier niet meteen op reageren. Pas als de tijdens het branden
een langere tijd te laag is dan zal het toestel afschakelen. Het toestel zal als de voordruk weer
hersteld is gewoon weer starten.
5.8 Beschrijving besturingsprint
Besturingsprint:
De centrale besturingsprint bestuurt alle functies in het toestel en communiceert met de
ruimtethermostaat.
De volgende functies zijn opgenomen in de besturingsprint:
Twee-draads communicatiesysteem t.b.v. de ruimtethermostaat
•
vlambewaking op basis van ionisatie
•
aansturing gasregelblok
•
temperatuurbewaking van de heater (NTC sensoren)
•
Status uitlezing middels een 8 segment display op de print
•
drukknop t.b.v. de reset en service-mode functie
•

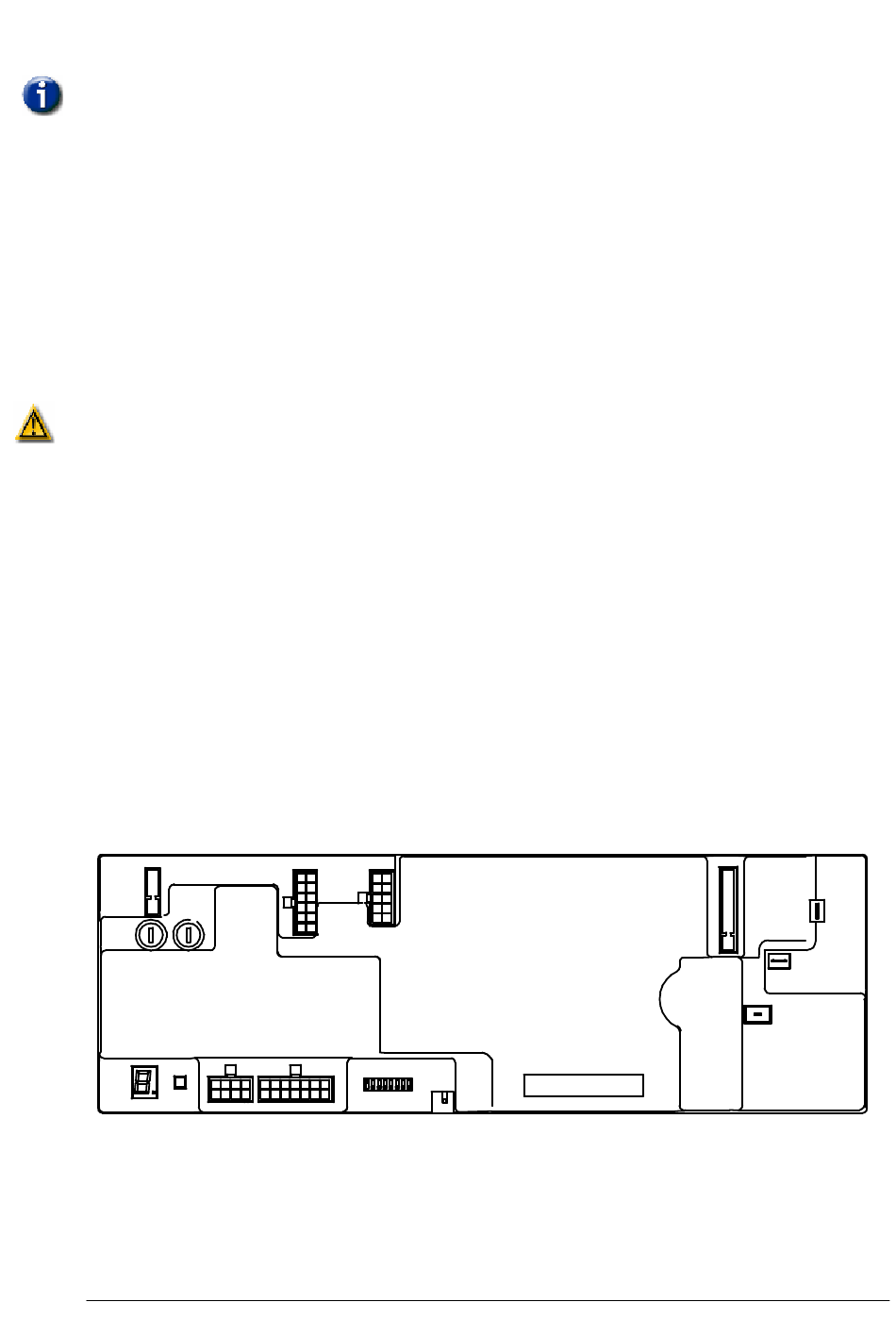

Lay-out besturingsprint
J2
Fuse 5AT
U11
S1
J12
J2 voedingsconnector 230V
J4 Aansluitconnector relais systeemventilator & gasregelblok
J6 Aansluitconnector ruimtethermostaat,
J7 Aarde branderunit
J8 Aansluiting relais systeem ventilator, ontsteek transformator
J9 Niet gebruikt
J12 Aansluiting temperatuur sensor, Vaanschakelaar en minimum gasdruk schakelaar
Installatie en gebruikshandleiding DXA heater
J8
J4
J6
S2
on
1 2 3 4 5 6 7 8
S3
Argus vision
0
1
J9
J7
J15
T2
pag 12
