STAP 5

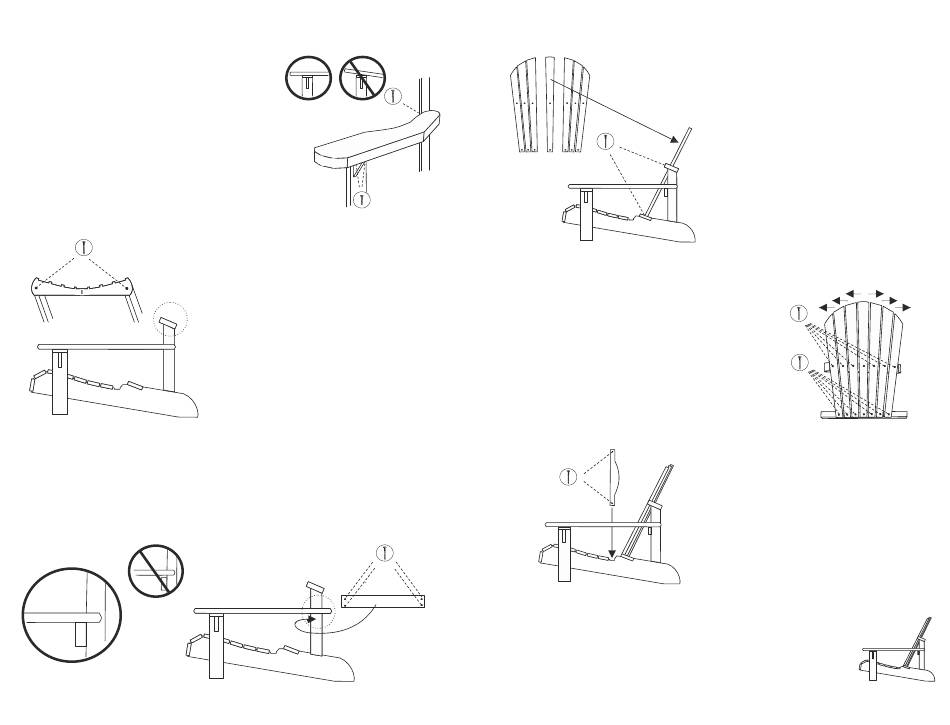

Nu worden de armsteunen bevestigd. Plaats de arm-
steun I op de armleuning „draagconstructie". Bevestig
het uiteinde van de armsteun met een 4x40mm
schroef aan de binnenkant van de rugleuning F. Zorg
er voor dat de voorkant van de armsteun plat op de
steun ligt. Indien noodzakelijk verschuift u de poot een
beetje naar voor of achter, zodat hij evenwijdig met de
rugleuning is. NIET te vast aandraaien. Nu schroeft u
de vier kleinere 4x30mm schroefjes door deel I in de
onderkant van de armsteun aan beide kanten.
J
J
F
STAP 7
Neem lat K, de dwarslat en plaats deze onder de achterkant van de armsteunen.
Bevestig deze met twee 4x40mm schroeven aan iedere kant in de hoogstaande
rugsteun F. De verzonken zijde van de voorgeboorde gaten moet naar binnen
gericht zijn. Let op dat de plank stevig onder de armsteunen aangebracht wordt.
verkeerd
K
correct
correct
verkeerd
I
1¼''
STAP 6
Bevestig de bovenste rugsteun J met een
4x40mm schroef aan iedere kant
bovenop de beide hoogstaande
rugsteunen F. Let er op dat de ronde kant
naar binnen gericht is. De achterste rand
van de bovenste rugsteun J moet gelijk
liggen met de lagere achterste rand
boven van de planken F.
De voorgeboorde gaten moeten in het
midden van de bovenkant van de planken F
zijn. En natuurlijk: de verzonken zijde van
de gaten moet naar boven gericht zijn.
K
F
L1-7
F
STAP 9
Bevestig nu alle latten op de juiste plaats met
behulp van 4x40mm schroeven aan de onder-
zijde op rugsteun B. De schroeven aan de
bovenzijde worden pas bevestigd als zeker is
dat alle latten op de juiste plaats liggen en dat
de bovenkant een mooie gebogen lijn vormt.
De afstand tussen de latten moet op alle
plaatsen gelijk zijn. Gebruik de uitsparingen als
referentiepunten. Als alle latten goed liggen,
kunnen ze aan de bovenzijde met de 4x40mm
schroeven worden vastgezet.
Ontspan en geniet optimaal van het Comfy chair gevoel
Comfy Chair
Oosterbrinkweg 5
3774 BW Kootwijkerbroek
Telefoon : +31(0)6 105 929 65
Telefoon : +31(0)342-443186
E-mail
: info@comfychair.nl
Website : www.comfychair.nl
STAP 8
Neem nu de zeven ruglatten. Leg de latten
neer in de juiste volgorde met de langste lat
in het midden. Leg aan weerszijden drie
L
latten zodanig neer dat de bovenkant van
de rugleuning een gebogen lijn vormt. De
verzonken zijde van de voorgeboorde gaten
moeten omhoog gericht zijn. Neem de
J
middelste (langste) lat en bevestig deze met
een 4x40mm schroef aan de lage achterkant-
steun B en vervolgens ook aan de bovenste
B
achterkantsteun J. Zorg er voor dat de onder-
kant precies in de uitsparing past en dat de
lat aan de onderzijde evenwijdig loopt aan de
onderkant van de lage achterkantsteun.
2e
1e
STAP 10
M
Neem de overige lat M en plaats deze in de
uitsparing aan de achterkant van de zitting.
De gebogen kant moet naar de achterkant
gericht zijn. Bevestig deze met een 4x40mm
schroef aan iedere kant. De verzonken zijde
van de gaten (u weet het) moet naar boven
gericht zijn.
L1-7
!
