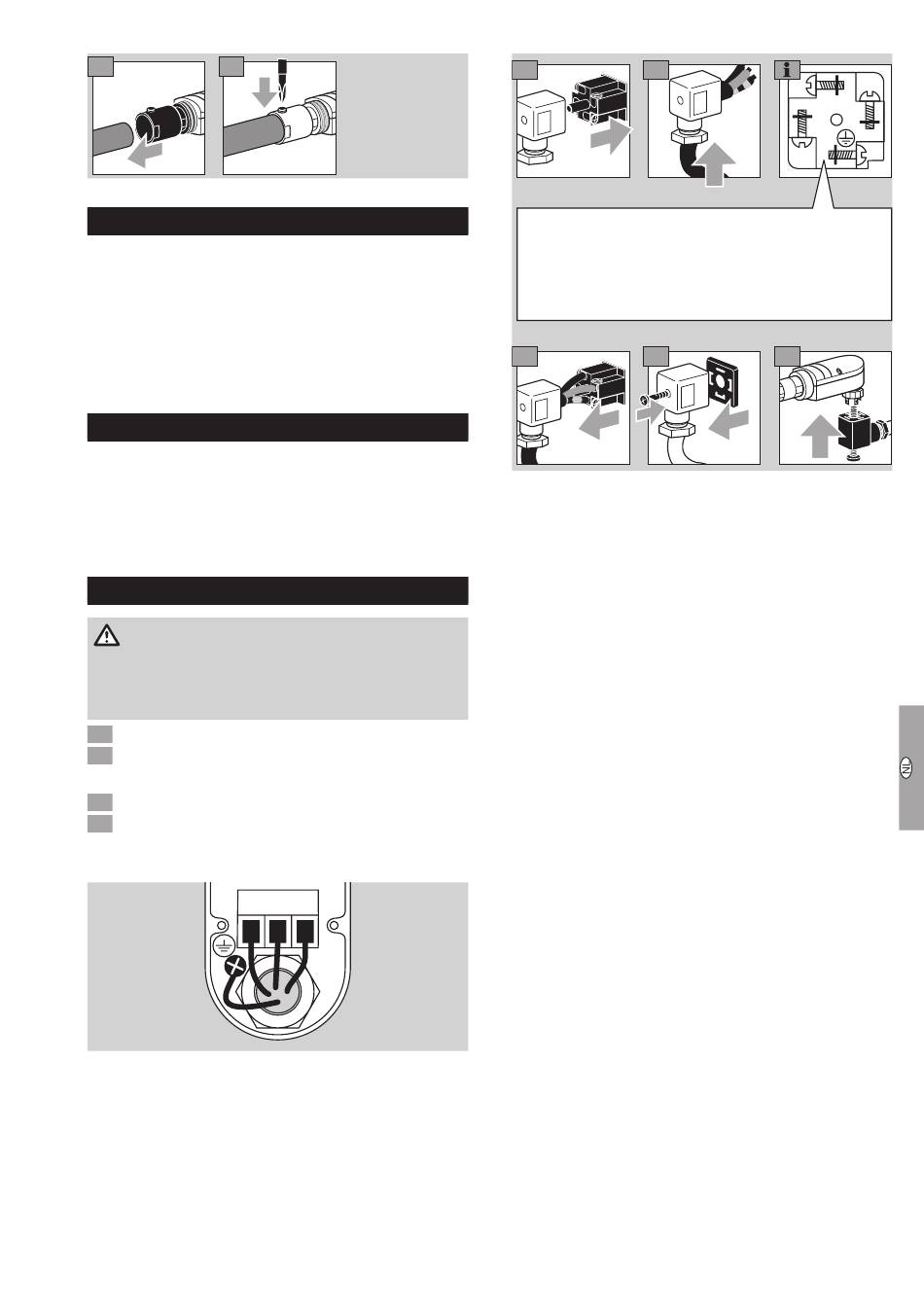

UVS 10 met UVS 1 adapter
1
2
Bedrading kiezen
▷ Toepassingsafhankelijk aansluitkabel overeen-
▷
komstig de daarvoor geldende voorschriften
gebruiken.
▷ Signaalleiding ≤ 2,5 mm².
▷
▷ De wartel op de UVS 10..G1 of op het stop-
▷
contact van de UVS 10..P2 is geschikt voor een
leiding-Ø van 7 tot 13 mm.
Bedrading installeren
▷ Elektrische invloeden van buitenaf voorkomen.
▷
▷ Bedrading afzonderlijk en bij voorkeur niet in me-
▷
talen buis installeren.
▷ UV-kabel en ontstekingskabel niet parallel en met
▷
zo groot mogelijke onderlinge afstand installeren.
Bedraden
WAARSCHUWING
Levensgevaar door elektrische schok! Alvorens aan
stroomvoerende onderdelen te werken de elektri-
sche bedrading spanningsvrij maken!
1 Installatie spanningsvrij maken.
2 Gastoevoer afsluiten.
UVS 10..G1
Leidingen door de M20-wartel voeren.
4 UV-sonde overeenkomstig het aansluitschema
van bijbehorend(e) branderautomaat, vlamrelais of
branderbesturing bedraden, inclusief aardleiding.
1 2 3
UVS 10..P2
3
Het stopcontact overeenkomstig het aansluitsche-
ma van bijbehorend(e) branderautomaat, vlamrelais
of branderbesturing bedraden, inclusief aardleiding.
5
NL-3
4
3
2
6
7
1
