Technische gegevens

16.4.3 Intern aansluitschema

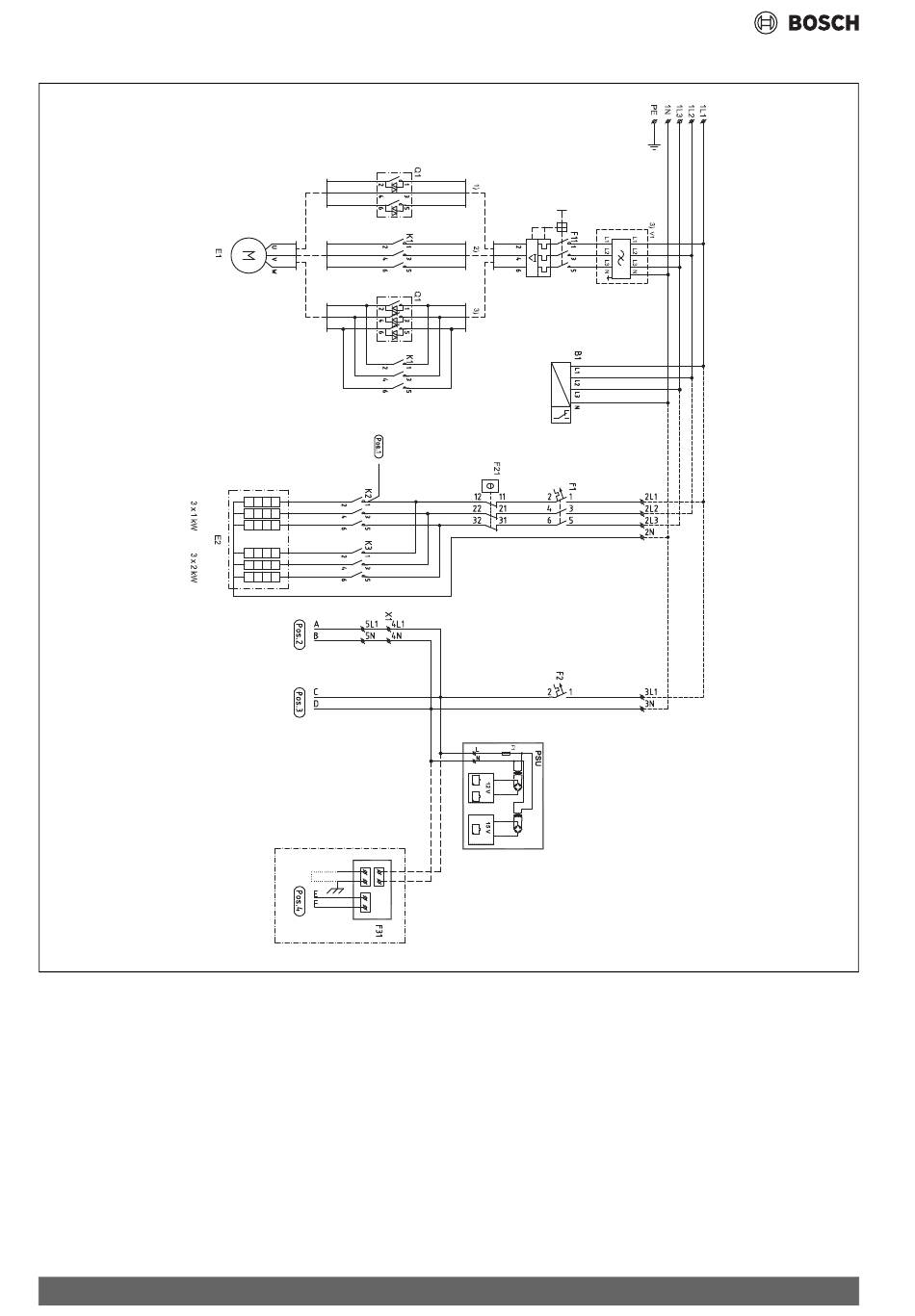

Afb. 62 Intern aansluitschema
[B1]
Fasecontrole
[E1]
Compressor
[E2]
Elektrische bijverwarming
[F1]
Zekeringautomaat, elektrische bijverwarming
[F2]
Zekeringautomaat, warmtepomp
[F11]
Motorbescherming compressor
[F21]
Oververhittingsbeveiliging, elektrische bijverwarming
[F31]
Beschermanode, C-model (roestvaststalen boiler)
[K1]
Magneetschakelaar compressor
[K2]
Magneetschakelaar elektrische bijverwarming trap 1
[K3]
Magneetschakelaar elektrische bijverwarming trap 2
[Q1]
Startstroombegrenzer
[V1]
ECM-filter
[X1]
Klemmenstroken
66
0010043640
[PSU]
Printplaat
[1)]
6–11 kW startstroombegrenzer
[2)]
Uitleveringstoestand
[3)]
14–17 kW Aanloopstroombegrenzer, EMC-filter
Compress 6000 – 6721818785 (2023/09)
