7
Inbedrijfname
In geval van vervanging van een oude Boschwarmtepomp, kan het zijn
dat de keuzeschakelaar moet worden vervangen conform de onder-
staande tabel.
Model warmtepomp
EHP 2.0 EW 9.0
EHP 2.0 EW 1.3
Tabel 6 Positie keuzeschakelaar voor elk model
P=A elektrische verwarming 13,5 kW 3~
P=1 elektrische verwarming 9 kW 3~
P=2 elektrische verwarming 1 kW 1~
A=0 standaardinstelling
OPMERKING
Het toestel moet worden uitgeschakeld wanneer de positie van de keu-
zeschakelaar wordt gewijzigd. Waarborg bij het opstarten van het toe-
stel, de configuratiegids te volgen.
De afsluitschakelaar voor de CANbus moet in de "ON"-positie staan.
OPMERKING
Wanneer de spanning wordt ingeschakeld, zonder dat de installatie
met water is gevuld, is schade aan de installatie mogelijk.
Isolatiemateriaal (EPP), elektrische verwarming en circuitpomp kunnen
oververhit raken wanneer de voeding wordt ingeschakeld voordat water
is gevuld.
Inbedrijfname mag alleen na het vullen worden uitgevoerd. Ga eerst ver-
der met het vullen (hoofdstuk 7.1) en ga dan pas verder met de inbe-
drijfname van de bedieningsunit van de warmtepomp (hoofdstuk 7.2).
Voer tot slot het spoelproces uit (hoofdstuk 7.3).
7.1
Vulling
Wanneer de cv-groep al is geïnstalleerd met afsluiters, kunnen deze wor-
den gesloten om het water in de cv-groep te houden en kan de warmte-
pomp afzonderlijk worden gevuld.
Compress 3800i EW – 6721831270 (2022/03)
Positie keuzeschakelaar
P=1
P=2

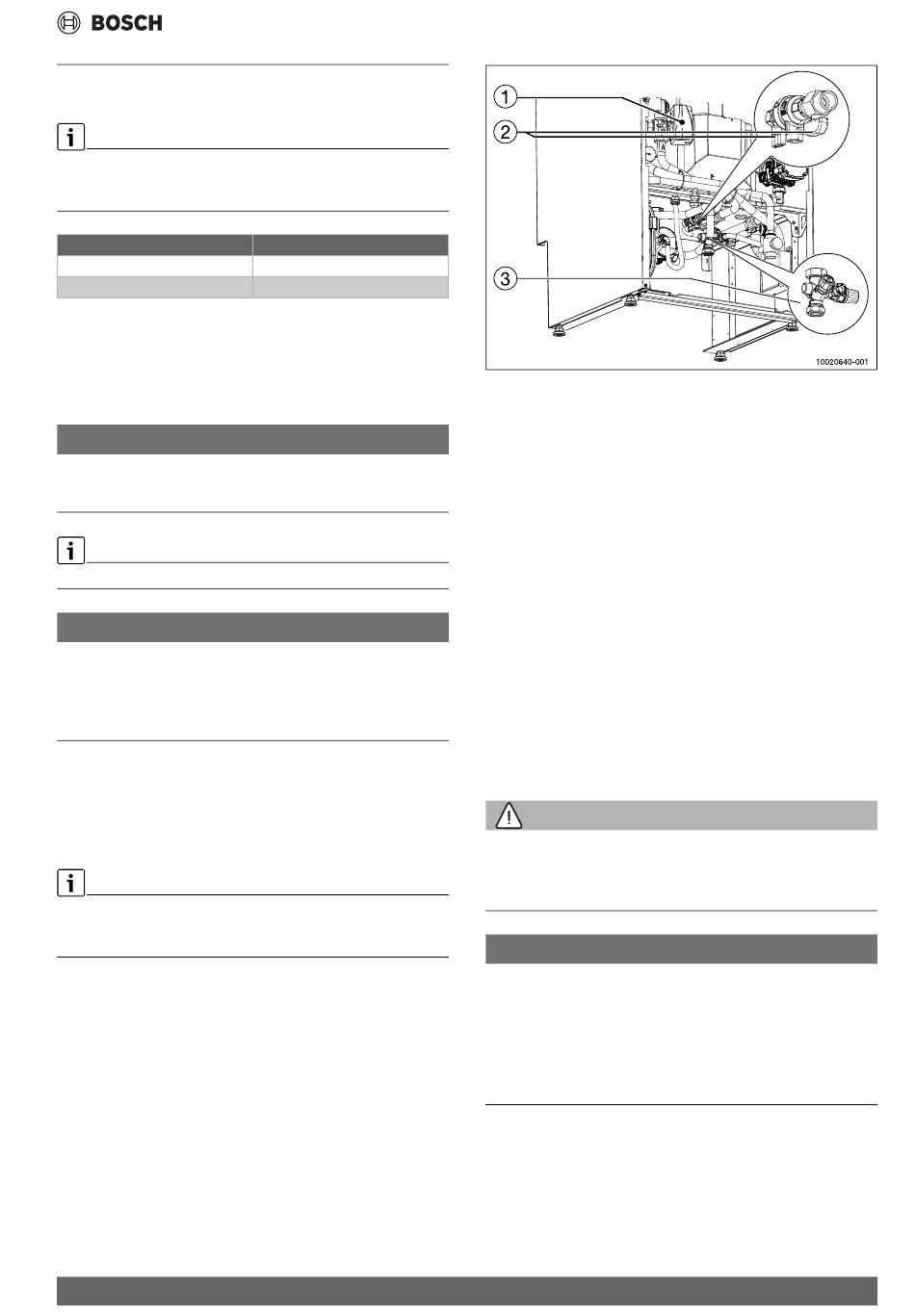

Afb. 20 Hydraulisch aansluitingsbereik
[1]
3-wegklep
[2]
Vulkranen
[3]
Warmwatervulkraan
Vulprocedure:
▶ Vul de boiler: open een warmwatertappunt aan het uiteinde van het
circuit en de waterinlaat in de vulaansluiting. Wanneer er water uit het
warmwatertappunt aan het uiteinde van het circuit komt is de boiler
vol. Sluit de waterkraan.
▶ Waarborg dat alle ontluchtingsventielen open zijn: in de koudemid-
delmodule, op de elektrische verwarming en op de primaire circuit-
pomp.
▶ Waarborg dat de 3-wgklep in stand A staat (centrale verwarmingspo-
sitie welke de standaardpositie af fabriek is). Controleer afb. 3.
▶ Open de vulkraan tot de druk is toegenomen tot 2,5 bar.
▶ Wanneer de cv-installatie ook wordt gevuld: controleer alle handma-
tige ontluchtingen.
7.2
Inbedrijfname van de bedieningsunit
Deze bedieningsunit heeft een touchdisplay. Veeg met uw vingers door
de menu's en tik om instellingen uit te voeren. De bedieningsunit be-
stuurt maximaal 2 cv-groepen.
WAARSCHUWING
Gevaar voor letsel door hete vloeistoffen!
Bij activeren van de functie "Extra warm water" zijn warmwatertempera-
turen boven 60 °C mogelijk. Daarom moet een menginrichting worden
geïnstalleerd.
OPMERKING
Schade aan de vloer!
Bij te hoge temperaturen is schade aan de vloer mogelijk.
▶ Let erop bij vloerverwarming, dat de maximale temperatuur van het
betreffende vloertype niet wordt overschreden.
▶ Eventueel een extra temperatuurbewaking op de spanningsingang
van de betreffende circulatiepomp of op een van de externe ingangen
aansluiten.
Inbedrijfname
17
