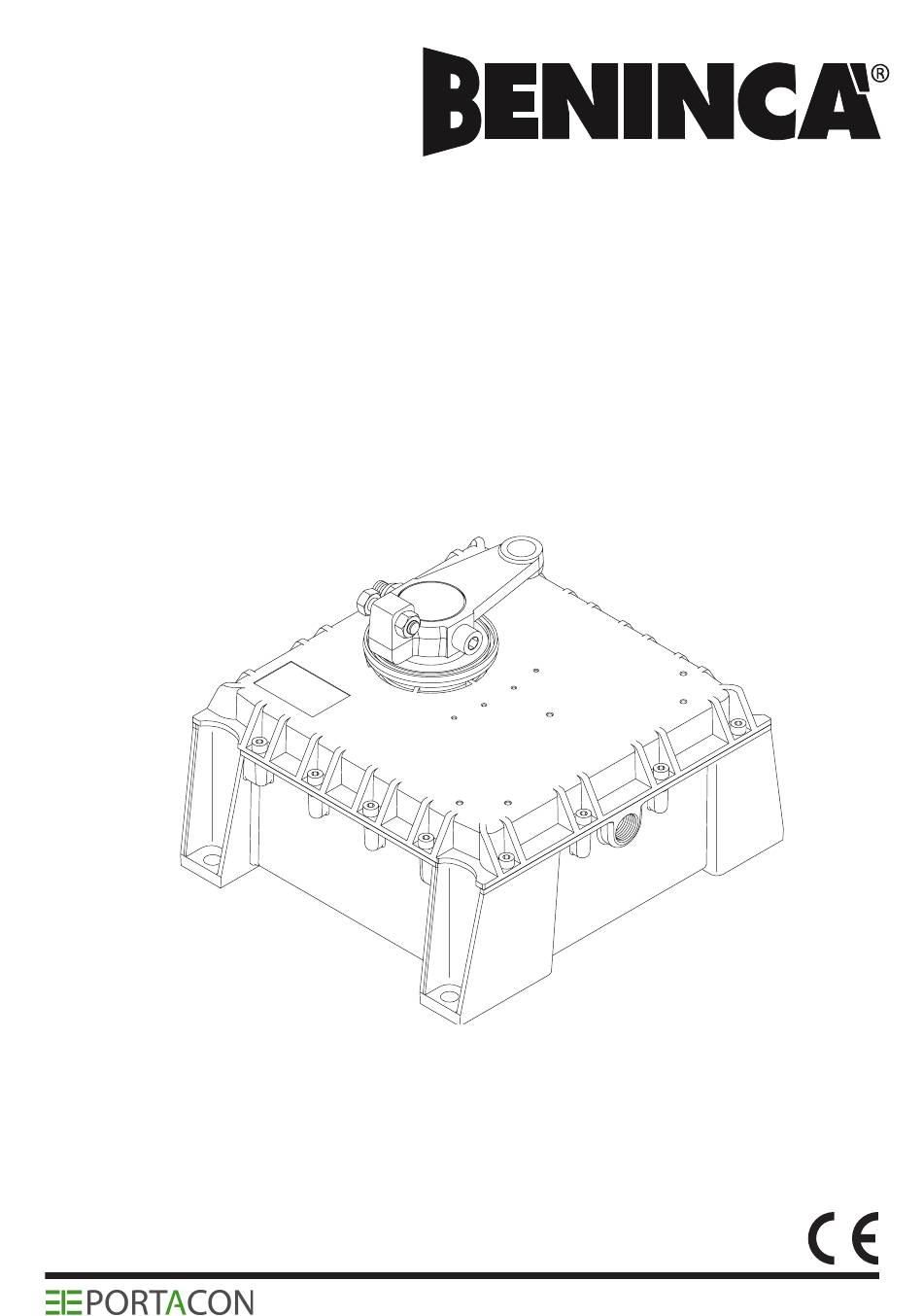

L8542386
Rev. 10/08/02
ONDERGRONDSE AANDRIJVING
DU.350N
DU.350NV
INSTALLATIEHANDLEIDING EN ONDERDELENLIJST

Advertenties

Inhoudsopgave
loading

Samenvatting van Inhoud voor Beninca DU.350N

  • Pagina 1 L8542386 Rev. 10/08/02 ONDERGRONDSE AANDRIJVING DU.350N DU.350NV INSTALLATIEHANDLEIDING EN ONDERDELENLIJST...
  • Pagina 2: Verklaring Van De Fabrikant

    Fabrikant: Beninca S.r.l. Automation Adres: Via della Tecnica,10 (z.i.) - 36010 Velo d’Astico (VI) - Italia Verklaart hierbij dat: de aandrijving voor draaipoorten model DU.350N en DU.350NV • is bedoeld voor installatie in combinatie met andere apparaten die voldoen aan de richtlijnen 89/392 EEC, zoals gewijzigd: •...
  • Pagina 3: Afmetingen En Opstelling

    AFMETINGEN EN OPSTELLING DU.350 DU.110 Middenaanslag Eindaanslag Fig.1...
  • Pagina 4 Afmetingen box DU.110 70 min. Fig.2 Check of dit horizontaal is Check of as A op peil is Kabeldoorvoer Doorgang voor drainage Fig.3...
  • Pagina 5 110° 110° Open Open Standaard montage Muur Muur Poortvleugel Poortvleugel Positie motor Positie motor Positie motor Positie motor 90° 90° Open Open Binnenzijde montage Poortvleugel Poortvleugel Muur Muur Fig.4...
  • Pagina 6 Zorg dat de bovenste scharnier Kogel en het draaipunt op 1 lijn zijn Draaipunt van de behuizing Fig.6 Zorgvuldig vastlassen Fig.5 Bevestigingssteun Aandrijving Aandrijving motor Mechanische eindstop voor 90° opening Motorsteun Fig.7 Fig.8 Binnenzijde Poort met 110° opening 110° Deze tabel geeft een aantal minimale afmetingen X weer, gebaseerd op de dikte van de poort Y.
  • Pagina 7: Bekabeling

    BEKABELING Let op: Voedingskabels gescheiden houden van signaalkabels LEGENDA 1. Motor 2. Fotocellen 3. Sleutelschakelaar 4. Flitslicht 5. Antenne 6. Motorsturing...
  • Pagina 8: Algemene Kenmerken

    2. MECHANISCHE EINSTOPS (Fig.1) De poort die geautomatiseerd moet worden moet voorzien zijn van een middenaanslag en eindaanslagen, omdat de motoren DU.350N en DU.350NV niet standaard uitgerust zijn met elektromechanische eindaanslagen. U kunt er ook voor kiezen om een set eindschakelaars DU.350FC te plaatsen.
  • Pagina 9: Onderdelenlijst

    Motor 9686013 Ontgrendelingsmechanisme 9686396 Ontgrendelingsmechanisme met verbindingssteun 9686018 Behuizing motor boven 9686376 Pakking 9686377 Behuizing motor onder 9686378 Ontgrendelingssleutel 9686071 Ring voor eindschakelaar 9686323 Voedingskabel 9686371 Verbindingssteun 9686374 Wormschroef DU.350N 9686372 Wormschroef DU.350NV 9686373 Motoras DU.350N 9686379 Motoras DU.350NV 9686380...
  • Pagina 10: Veiligheidsregels

    Men kan eventueel terecht bij een gespecialiseerde rma of uw eigen installateur. WAARSCHUWING Alle Beninca producten worden gedekt door een verzekering bij eventuele schade aan voorwerpen en personen veroorzaak door constructie- fouten, op voorwaarde dat het gehele systeem CE gemarkeerd wordt en alleen Beninca onderdelen worden gebruikt.
  • Pagina 11 Argonstraat 5 - 7463 PD RIJSSEN www.portacon.nl tel: 0548-542590 - fax: 0548-544425 info@portcon.nl...

Deze handleiding is ook geschikt voor:

Du.350nv
