Bedieningshandleiding
Veiligheidsscharnierschakelaar

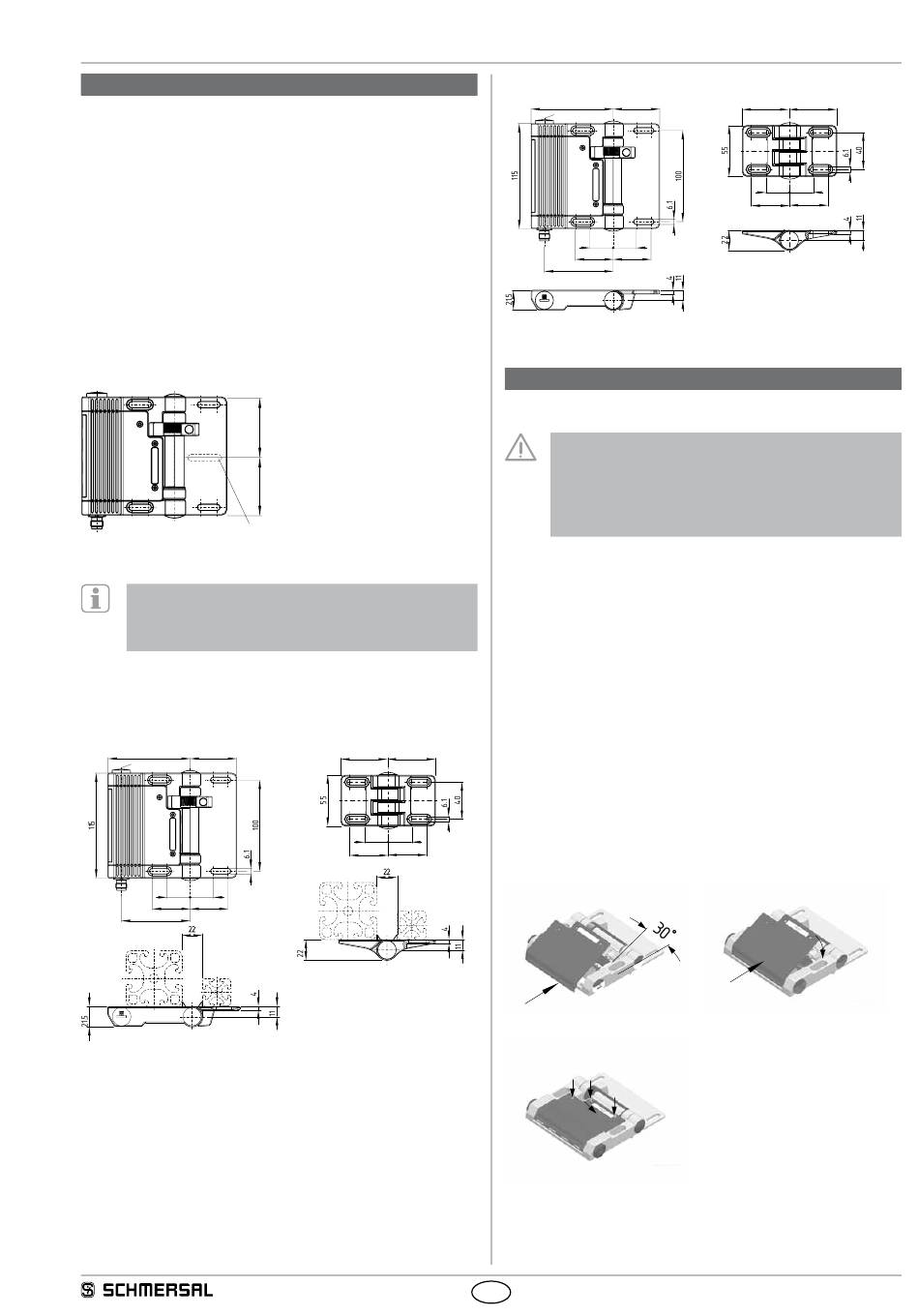

3. Montage
3.1 Algemene montage-instructies
Ter bevestiging van de schakelaar is de behuizing van 4 boorgaten
voorzien. Bij gebruik in toepassingen voor personenbescherming
moeten de componenten zodanig gemonteerd worden, dat zij bestand
zijn tegen demontage (bijv. uitboren van de binnenzeskant van de
bevestigingsschroeven, afdichten van de binnenzeskant via kunststof-
kogel diameter 5,1mm). Daarnaast moet de scharnierschakelaar na het
monteren en uitlijnen met de beschermvoorziening verbonden worden
(Afb.1). De veiligheidsscharnierschakelaar mag niet als aanslag ge-
bruikt worden. De plaats van montage is willekeurig. Zij moet echter zo
gekozen worden dat de componenten, beschermd tegen beschadiging
en het binnendringen van vuil, bij voorkeur zo hoog mogelijk gemon-
teerd worden. Bij verfwerkzaamheden moeten de componenten afge-
dekt worden. Het meegeleverde bevestigingsmateriaal moet gebruikt
worden. Wij raden aan de bevestigingsschroeven na de installatie van
het component te lakken.
II
II
A)
Afb. 1
Neem ook de opmerkingen van de normen EN ISO 12100,
EN 953 en EN 1088 in acht. Houd ook rekening met de
veiligheidsafstanden volgens de normen EN ISO 13857 en
EN 349.
3.2 Afmetingen
Alle maten in mm.
TVS 410...N
90
51
M16x1,5
25. 5
25.5
41. 5
41.5
75. 5
Z 410-N
51
51
25.5
25. 5
41.5
41. 5
TVS 410
90
51
M16x1,5
25. 5
25. 5
41. 5
41. 5
75. 5
4. Elektrische aansluiting
4.1 Algemene opmerkingen betreffende de elektrische aansluiting
De elektrische aansluiting mag uitsluitend in spanningsloze
toestand door gemachtigd en gekwalificeerd personeel
uitgevoerd worden. Voor de kabelinvoer mogen alleen
geschikte kabelwartels, bij aansluiting via stekker geschikte
aansluitbussen met aangepaste beschermingsgraad gebruikt
worden.
1. Deksel van de behuizing van de scharnierschakelaar openen
2. Aansluitingen bedraden. Bij flexibele kabels moeten adereindhulzen
gebruikt worden. Ter hoogte van de metalen schroefdraad waar de
kabel in de aansluitruimte binnenkomt, moet de meegeleverde veilig-
heidsslang (krimpmof) gebruikt worden.
3. Na de montage en de aansluiting van de schakelaar moet de scha-
kelfunctie en de openingshoek van de deur gecontroleerd worden.
De in de fabriek ingestelde schakelhoek van de verbreekcontacten
bedraagt ongeveer 3°. Opgelet: neem de volgende paragraaf "Speci-
ale opmerkingen voor de instelling ter plaatse" in acht voor de versie
TVS 410.../U!
4. Volg de onderstaande stappen om het deksel van de behuizing weer
te sluiten:
5. Deksel van de behuizing • ca. 30° schuin op de uitsnijding drukken
(Afb. 2) en tegelijkertijd naar onder duwen (Afb. 3)
6. Daarna de 3 dekselschroeven opschroeven (Afb. 4) en gelijkmatig
met een aandraaimoment van 0,6 Nm vastdraaien.
7. De contactmarkeringen zijn in de aansluitruimte aangegeven.
Afb. 2
F
Afb. 4
Na het monteren van de schakelaar moeten de schakelfunctie en de
openingshoek van de deur gecontroleerd worden. De in de fabriek inge-
stelde openingshoek van de verbreekcontacten bedraagt ongeveer 3°.
NL
TVS 410
Z 410
51
51
25. 5
25.5
41.5
41.5
F
Afb. 3
3
