11 Aansluitdiagrammen van de verschillende sensortypes
11.1 PIN-functies voor sensoraansluiting
Als sensor –interfaceconnector wordt een ODU Medi Snap 8 pin gebruikt – Reference: K11M07-P08LFD0-
6550
.
Verkrijgbare aansluitkabels van BEKO TECHNOLOGIES GMBH zijn:
ODU-stekker met open uiteinden:
ODU-stekker met SDI-connector:

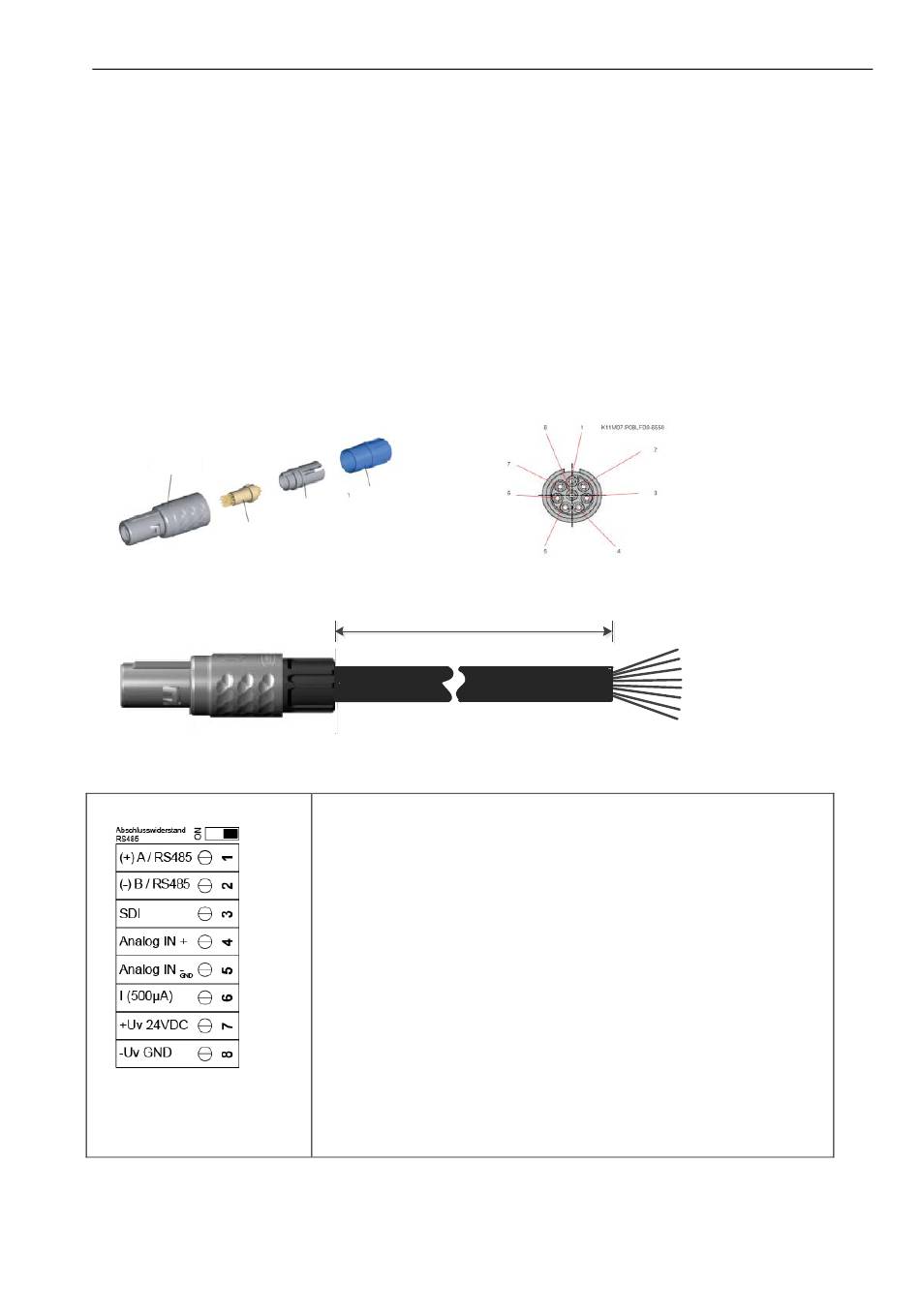

Stekker- en kabelopbouw:
Connector housing
Plug insert
Wit
Bruin
Groen
Geel
Grijs
Roze
Blauw
Rood
®
METPOINT
BDL portable
Aansluitdiagrammen van de verschillende sensortypes
Bestelnr. 4028338, kabellengte 5 m.
Bestelnr. 4028337, kabellengte 5 m.
Clamping nut
Collet
Leitungslänge 5 / 10 m
+ RS485
- RS485
SDI (BEKO-interne gegevensoverdracht voor alle dauwpunt-
/verbruikssensoren)
ANALOG IN + (stroomsignaal en spanningssignaal)
ANALOG IN – (stroomsignaal en spanningssignaal)
STROOMBRON 500 µA
+Uv, 24V DC spanningsvoorziening voor sensoren
-Uv, GND sensor
View on welding pins of Medi Snap Connector
1
weiss white
2
braun brown
grün green
3
4
gelb yellow
5
grau
grey
6
rosa
pink
7
blau
blue
8
rot
red
