INSTALLATIE GIDS
RedNet X2P-verbindingen en -functies

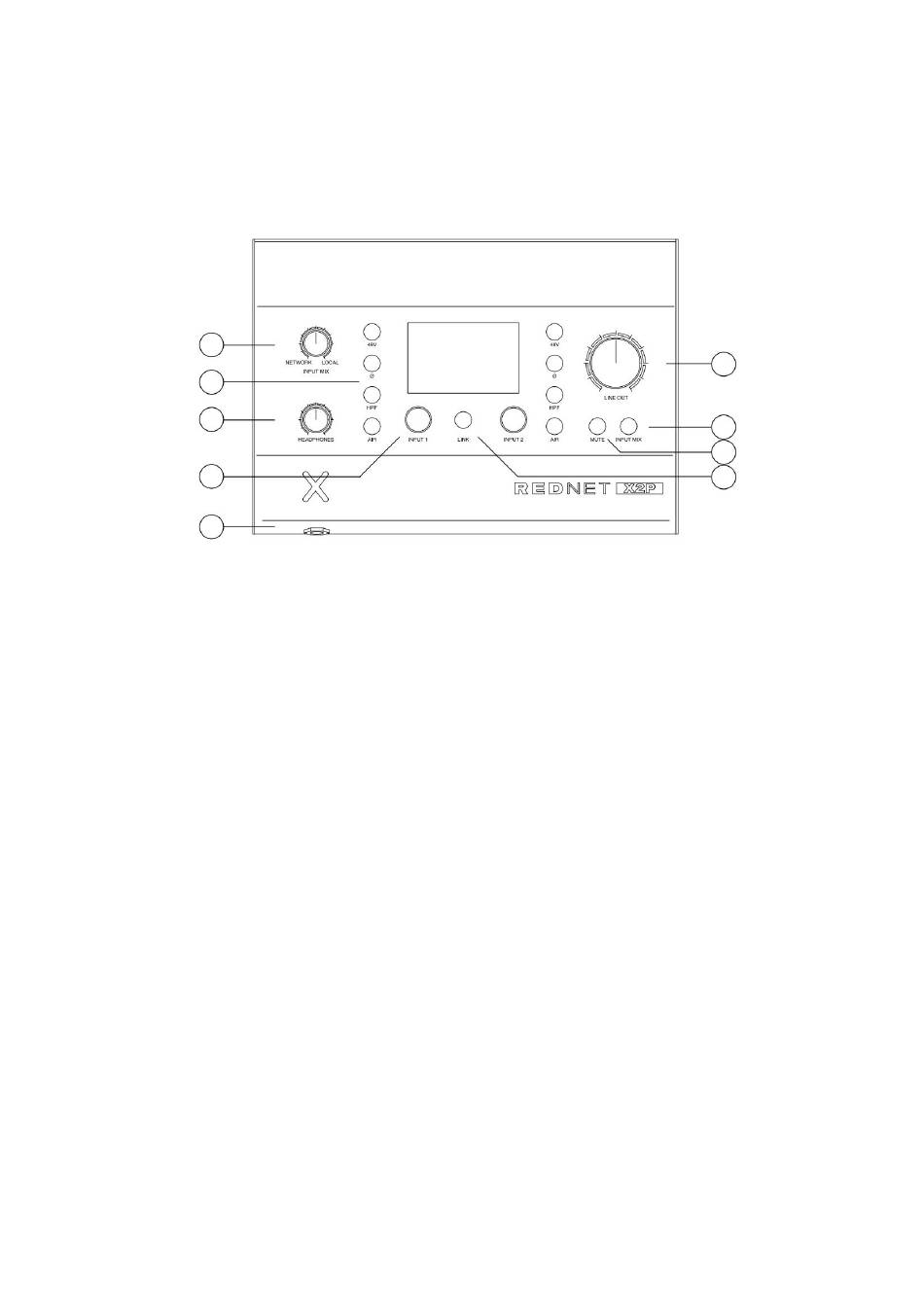

Bovenpaneel
1. Hoofdtelefoonniveaupot
Regelt het volumeniveau dat naar de stereohoofdtelefoonaansluiting wordt gestuurd.
2. Lokale ingangsversterkings-encoders
Onafhankelijke versterkingsregelaars voor de lokale ingangen op Combo-connectoren 1 en 2.
De besturing van beide encoders kan op beide kanalen worden toegepast met behulp van de LINK-functie; zie volgende pagina.
3. Lokale ingangsfunctieschakelaars
Twee sets functieschakelaars voor lokale ingangen 1 en 2:
• 48V – Schakelt 48V fantoomvoeding in op de XLR-ingang. • Ø (Phase) –
Schakelt fase-omkering in • HPF – Schakelt 80 Hz hoogdoorlaatfilter in •
AIR – Verandert de ingangskarakteristieken naar Air-modus. Zie pagina 17
voor meer informatie
4. Invoermixpot
Regelt de niveaubalans tussen de netwerk- en lokale ingangssignalen. Het mixsignaal kan soepel worden gevarieerd tussen
volledig netwerk en volledig lokaal met behulp van de pot. Dit mixsignaal wordt altijd naar de koptelefoonaansluiting gestuurd.
5. Hoofdtelefoonaansluiting
Standaard 1/4" stereo jack voor koptelefoon.
6. Lijnuitgangsniveau Pot
Regelt het volumeniveau dat naar de Line Output XLR's wordt gestuurd.
4
3
1
2
5
5
6
7
8
9
