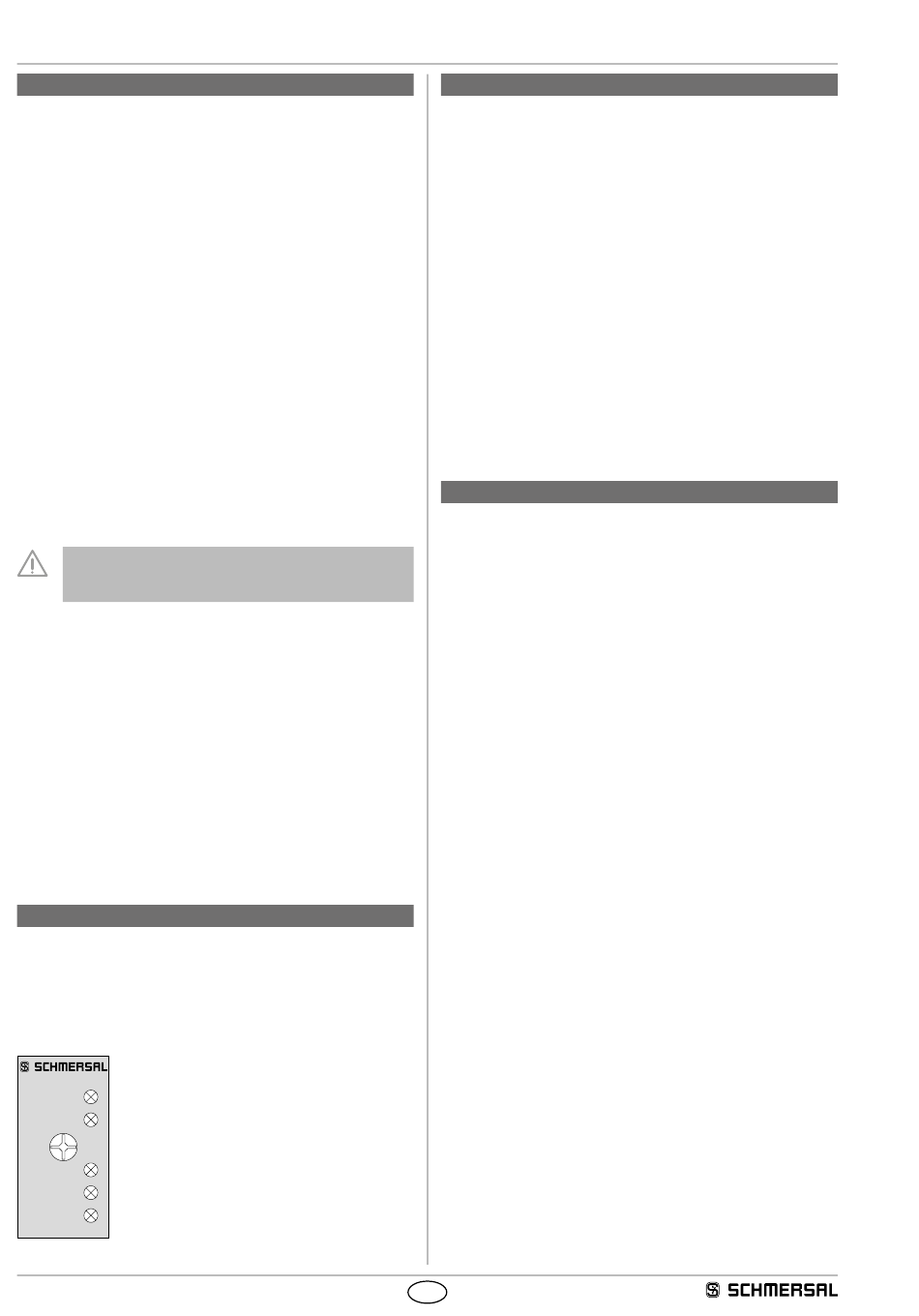

Bedieningshandleiding
Veilige AS-i ingangsmodule
5. Functies en configuratie
5.1 Het slave adres programmeren
Het slave adres wordt via de AS-i profielkabel geprogrammeerd. Via
een AS-i busmaster of met behulp van een handprogrammeerder kan
een adres van 1 tot 31 ingesteld worden.
5.2 Configuratie van de veiligheidsmonitor
In de configuratiesoftware ASIMON kan de ASIM-C-M12 met de
volgende veiligheidsmodules geconfigureerd worden (zie ook ASIMON
handleiding). (zie ook ASIMON handleiding).
Tweekanalig afhankelijk
• Synchronisatietijd: 0,1 s
• Aanlooptest in optie
• Reset ter plaatse optioneel
Tweekanalig afhankelijk met filtering
Het gebruik van deze veiligheidsmodule biedt voordelen bij
veiligheidsdeuren die tijdens het sluiten tegen de aanslag natrillen of
vibreren.
• met opstarttest
• Stabilisatietijd typisch: 0,5 - 1,0 s
• Synchronisatietijd typisch 8,0 à 15,0 s
De veiligheidsmodule wordt pas vrijgegeven na afloop van de
stabilisatietijd en de gekozen synchronisatietijd moet aanzienlijk langer
zijn dan de stabilisatietijd.
De configuratie van de veiligheidsmonitor moet door
een bevoegde veiligheidsexpert / veiligheidsbeambte
gecontroleerd en geaccordeerd worden.
5.3 Statussignaal veiligheidsvrijgave
Het statussignaal "veiligheidsvrijgave" van een Safety at Work slave
kan cyclisch via de AS-i master afgevraagd worden door de besturing.
Daartoe worden de 4 ingangsbits met de wisselende SaW code van
een Safety at Work slave via een OR-schakeling geëvalueerd ten
opzichte van 4 ingangen in de besturing.
5.4 Parameterbit communicatiebewaking
De niet-veilige LED uitgang kan via parameterpoort P0 voor twee types
van communicatiebewaking geparametreerd worden:
• P0 = 1 (Default) communicatiebewaking = AAN
d.w.z. bij uitval van de AS-i communicatie wordt de
LED uitgang uitgeschakeld
• P0 = 0
communicatiebewaking = UIT
d.w.z. bij uitval van de AS-i communicatie behoudt
de LED uitgang zijn toestand
6. Diagnose
6.1 LED aanduidingen
De LED's hebben de volgende betekenis (volgens EN 62026-2):
AS-i:
Aan:
AS-Interface spanning OK
(groen)
knipperend:
Slave adres = 0
FLT:
Aan:
AS-Interface communicatiefout of slave
(rood)
adres = 0
AS-Interface LED
AS-i
Fout LED
FLT
Status veiligheidsingang 1
I1
Status veiligheidsingang 2
I2
Status LED uitgang
O1
4
7. Gebruik en onderhoud
7.1 Functietest
De veiligheidsfunctie van de veilige ingangsmodule en de aangesloten
veiligheidsschakelcomponent moet getest worden.
Hierbij moet vooraf het volgende gegarandeerd zijn:
1. Bevestiging van het veiligheidsschakelapparaat en de veilige
ingangsmodule
2. kabels beveiligd en de toevoerkabel moet intact zijn
3. het systeem is vrij van vuil
7.2 Onderhoud
Bij een correcte installatie en doelmatig gebruik vereist de veilige
ingangsmodule geen onderhoud.
Wij raden een regelmatige visuele inspectie en functietest aan, inclusief
de volgende stappen:
1. Controle van de veiligheidsfunctie
2. Bevestiging en integriteit van de veilige ingangsmodule en
toevoerkabel naar het veiligheidsschakelapparaat controleren
3. Eventueel vuil verwijderen
Beschadigde of defecte componenten moeten onmiddellijk
vervangen worden.
8. Demontage en afvalverwijdering
8.1 Demontage
De veilige ingangsmodule mag uitsluitend in spanningsloze toestand
gedemonteerd worden.
8.2 Afvalverwijdering
De veilige ingangsmodule moet op een correcte manier volgens de
geldende nationale voorschriften en wetgevingen afgevoerd worden.
NL
ASIM-C-M12
