12 Reparatie

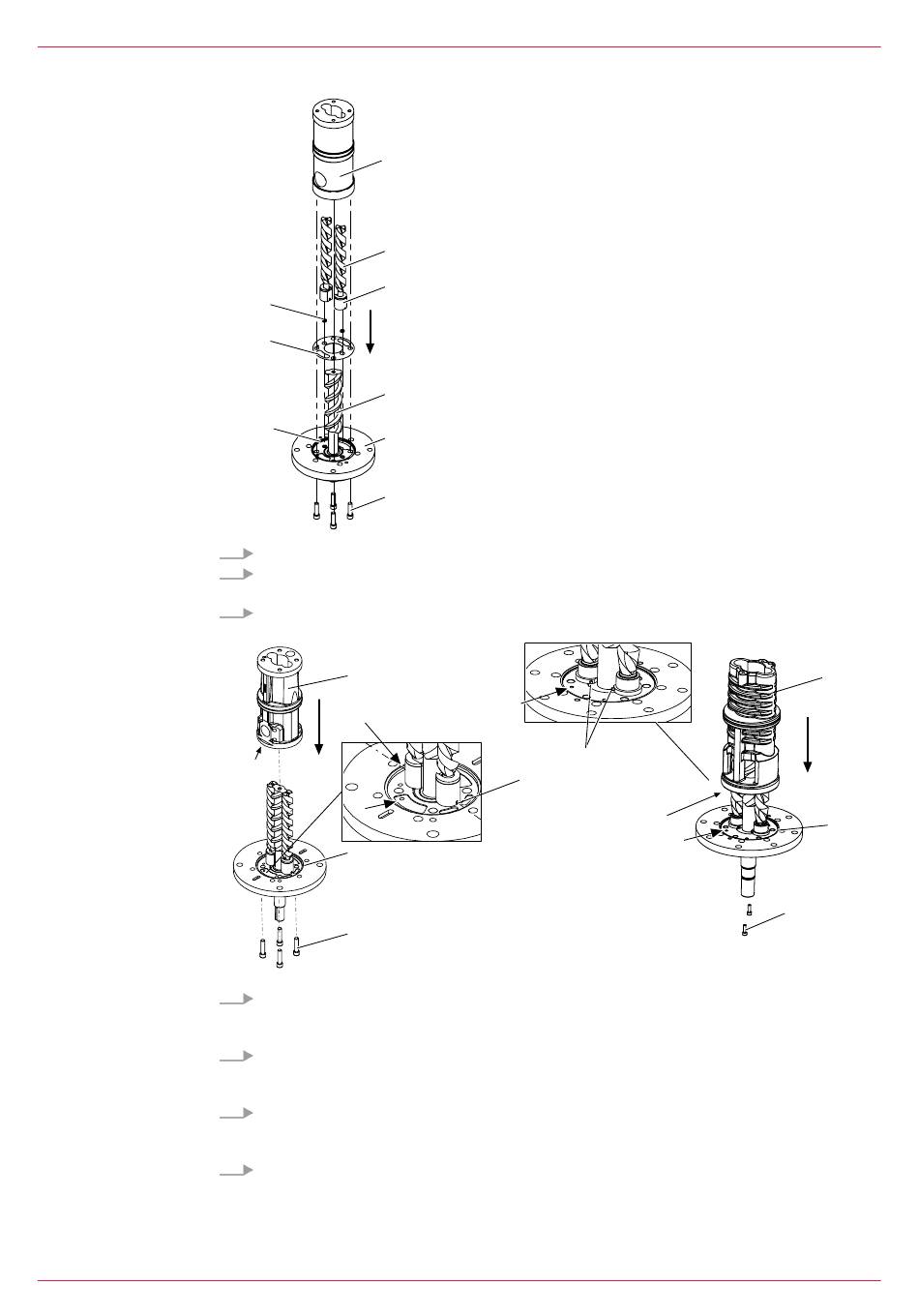

12.8 Spindelset vervangen (uitwendige lagering)
46
1
3
9
8
11
2
4
5
6
4.
Reinig zorgvuldig de pasvlakken, positioneer de pakking 11 in het flensdeksel.
5.
Grootte 32 – 42, 55 – 660, 880, 2250 – 3550: Positioneer de meskantring 8 in het flensdeksel.
Let daarbij op de uitsparingen voor de meskantring.
6.
Monteer de lagerbusset 9, bestaande uit lagerbus en segmentring (segmentring uitsluitend bij
grootte 32 – 42, 55 – 660, 880) op de assen van de nevenspindels 3.
1
16
18
17
4
6
7.
Positioneer de nevenspindels zo links en rechts van de hoofdspindel, dat de pasvlakken van de
lagerbussen tegen de as van de hoofdspindel liggen. Let op de uitlijning van de positioneerstif-
ten 16.
8.
Let op: zorg dat bij montage van de insteekbehuizing de spanhuls 18/cilinderstift 19 niet wordt
beschadigd. Let op boring 17.
Schuif de insteekbehuizing 1 over de voorgemonteerde nevenspindels en hoofdspindel.
9.
Grootte 32 – 42, 55 – 660, 880: Draai de cilinderschroeven 6 vast met het juiste aanhaalmo-
ment.
Grootte 851, 2250 – 3550: Draai de cilinderschroeven 7 vast met het juiste aanhaalmoment.
10.
Monteer de O-ring 4 in het flensdeksel en vet deze licht in.
OIC 18nl Uitgave 2021-05
17
16
16
19
17
1
4
7
