IJ4000 Impulse Jet

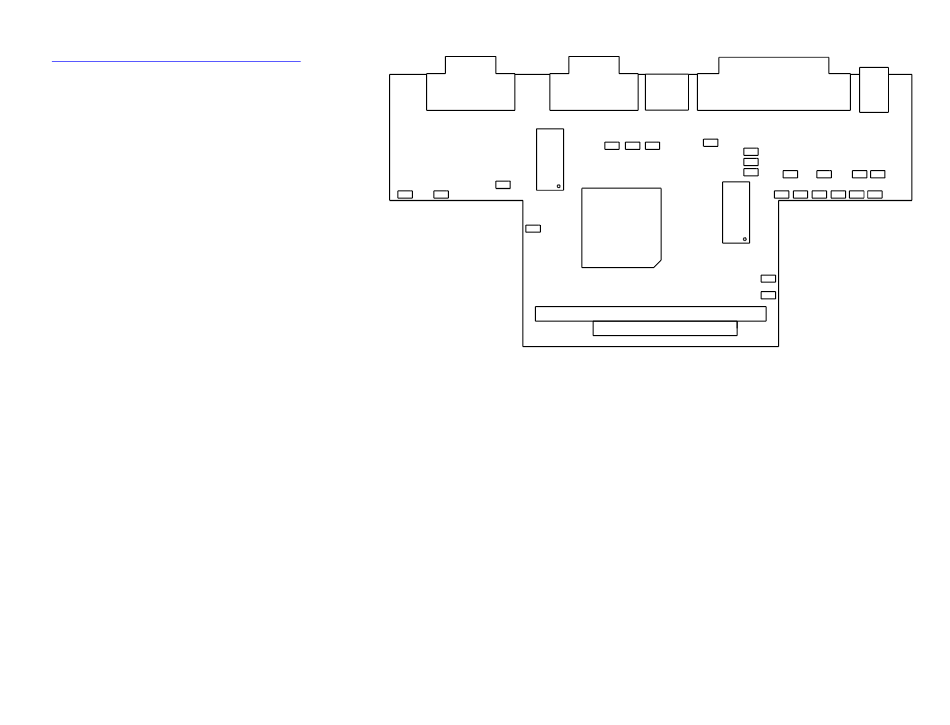

IJ4000 Printkop interfacekaart
Testpunten:
TP1:
TP2:
TP3:
TP4:
TP5:
TP6:
TP7:
TP8:
TP9:
TP10:
TP11:
TP12:
TP13:
TP14:
TP15:
TP16:
TP17:
TP18:
TP19:
TP20:
TP21:
TP22:
TP23:
5765-018-D Bedieningshandleiding Versie G
5 VDC.
3,3 VDC.
2,5 VDC.
GND.
(FPGA) PROGRAMMA; pulseert laag om FPGA-programmering te starten.
(FPGA) INIT; gaat LAAG om een FPGA programmeerfout aan te geven.
(FPGA) GEREED. LAAG wanneer het FPGA-programmeren bezig is. HOOG wanneer het FPGA-programmeren
gereed is.
SMART-IDS foutsignaal, actief laag.
Printkop vacuümsignaal, actief hoog.
SMART
IDS inkt bijna op-signaal, actief laag.
-
Printkop pompsignaal, actief hoog.
SMART
IDS inkt op-signaal, actief laag.
-
Printkop op temperatuur-signaal, actief laag.
SMART
IDS vacuümsignaal, actief laag.
-
Printkop Inkt op-signaal, actief hoog.
SMART
IDS pompsignaal, actief laag.
-
DC-voeding in (24 V).
Printkop KLOK-signaal.
Printkop DATA2-signaal.
Printkop DATA-signaal.
Printkop LATCH-signaal.
FOTOSENSOR-signaal, actief hoog.
Externe DECODEEREENHEID signaal.
P3
TP1
TP6
TP2
U2
TP3
IMPULSE JET
INTERFACE BOARD
HOGE RESOLUTIE
INTERFACEKAART
J1
Bijlage B: Werkingsprincipe
P2
P1
TP8
TP15
TP16 TP12 TP14
TP23
TP22
TP13
TP11
U4
U6
TP7
TP5
J2
J3
J5
TP20
TP19
TP21
TP9
TP18
TP10
TP4
TP17
