3. Machine- en bedieningselementen

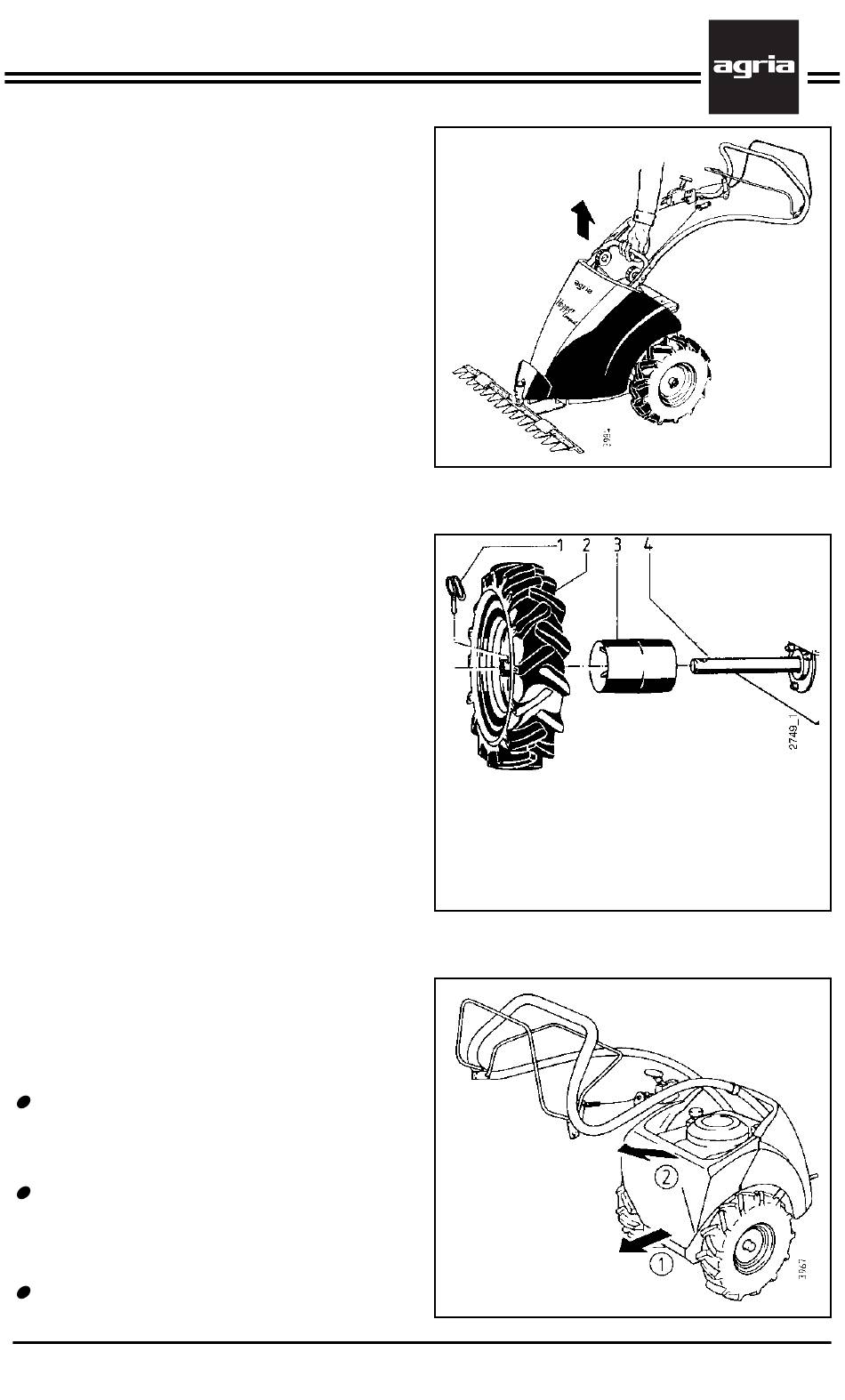

Greep om de machine op te
tillen
Met de dwarsstang (A/6) aan de onder-
ste stang kan de weidemaaier worden
opgetild; gunstige ligging van het zwaar-
tepunt.
Til de maaier niet op aan de kunststofbe-
kledingen!
Wielen
De wielen (2) zijn aan de wielas (4) met
borgveren (1) bevestigd en kunnen daar-
om zonder gereedschap gemonteerd en
versteld worden.
Anti-wikkelbescherming
Op de wielas zijn aan beide kanten anti-
wikkelbeschermingsbuizen aangebracht
(3). Deze moeten voorkomen dat zich
gras om de wielas wikkelt. Omgewikkeld
gras kan worden verwijderd door de
wielen en de anti-wikkelbuis te demonte-
ren (geen gereedschap nodig).
Motorbekleding
De motor van de uitvoering Comfort is
aan de achterzijde beschermd met een
kap (A/17).
Voor controle en onderhoudswerkzaam-
heden aan de motor moet deze kap
worden verwijderd.
Motorkap verwijderen
Gerande moer afschroeven en kap
naar achteren van de schroefdraadbou-
ten trekken
kap uit houder 2 schuin naar boven
uitnemen.
Motorkap terugplaatsen
Gebeurt in omgekeerde volgorde.
20
Weidemaaier hopper 5000
1 borgveer
2 wiel
3 anti-wikkelbeschermingsbuis
4 wielas
Uitgave 02.97
