Waarschuwingen
binnenin het ap-
paraat
Gevaar door elektrische schok.
Zwaar letsel of overlijden kan het gevolg zijn.
▶
▶
▶

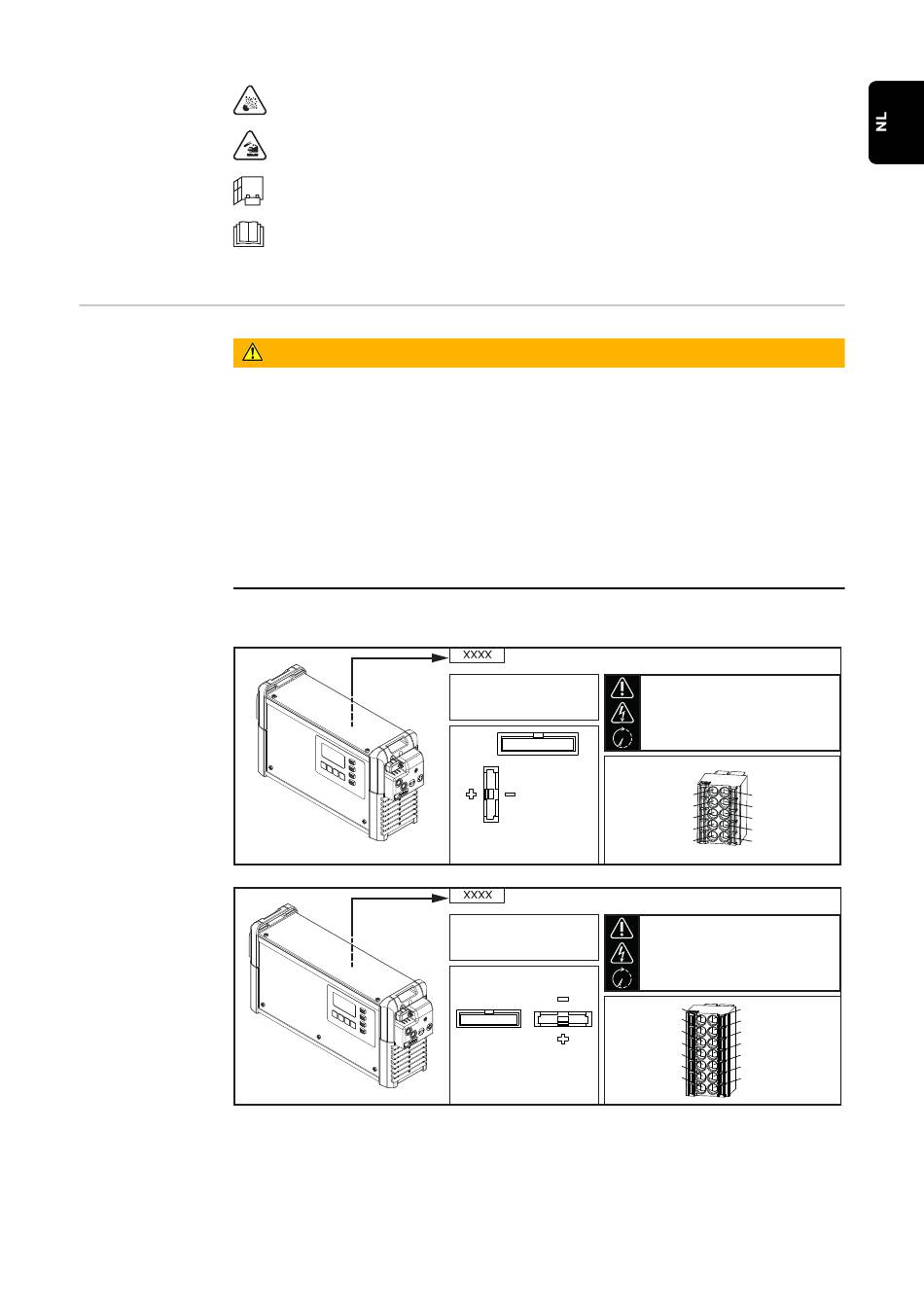

Binnenin het apparaat:
2 kW (B1)
3 kW (C1)
Explosiegevaar! Door het laden ontstaat in de accu knalgas.
Accuzuur is bijtend en mag in geen geval in aanraking komen met de
ogen, de huid of de kleding.
Zorg tijdens het laden voor voldoende toevoer van buitenlucht.
Gebruik de diverse functies pas nadat u de bedieningshandleiding vol-
ledig hebt gelezen.
GEVAAR!
De behuizing mag uitsluitend worden geopend door servicemedewerkers die
door de fabrikant zijn opgeleid.
Vóór het uitvoeren van werkzaamheden met geopende behuizing moet het
apparaat eerst van het stroomnetwerk worden losgekoppeld. Met een ge-
schikt meetapparaat moet worden gecontroleerd of de elektrisch geladen
onderdelen (bijv. condensatoren) volledig ontladen zijn.
Zorg er met behulp van een goed leesbare, begrijpelijke waarschuwing voor
dat het apparaat tot het beëindigen van alle werkzaamheden van het stroom-
netwerk losgekoppeld blijft.
U
xxV
DC nom.
Part No.:
4,010,xxx
Ser. No.:
xxxxxxxx
1
2
Not connected (3)
1 Display
Ext. Start Stopp (1)
2 Battery CR2032
Temperature
controlled charging
U
xxV
DC nom.
Part No.:
4,010,xxx
Ser. No.:
xxxxxxxx
1
2
CAN1 GND (9)
CAN1 High (5)
Not connected (3)
1 Display
Ext. Start Stopp (1)
2 Battery CR2032
Temperature
controlled charging
WARNING
Hazardous Voltage
Kondensator Entladezeit < 2 min.
Capacitor discharge time < 2 min.
Décharge de condensateur < 2 min.
Condensador tiempo de descarga < 2 min.
Condensatore tempo di scaricamento < 2 min.
CAN GND (9)
(10) +13V
CAN Low (7)
(8) CAN Termination
CAN High (5)
(6) CAN Termination
(4) Not connected
(2) Ext. Start Stopp
Temperature
controlled charging
WARNING
Hazardous Voltage
Kondensator Entladezeit < 2 min.
Capacitor discharge time < 2 min.
Décharge de condensateur < 2 min.
Condensador tiempo de descarga < 2 min.
Condensatore tempo di scaricamento < 2 min.
Status 3 (13)
(14) Status 4
Status 1 (11)
(12) Status 2 / CAN2 GND
(10) +13V
CAN1 Low (7)
(8) CAN2 Low
(6) CAN2 High
(4) Not connected
(2) Ext. Start Stopp
Temperature
controlled charging
15
