WAARSCHUWING! Trek altijd de stekker uit
!
het stopcontact voor het schoonmaken,
onderhouden of monteren.

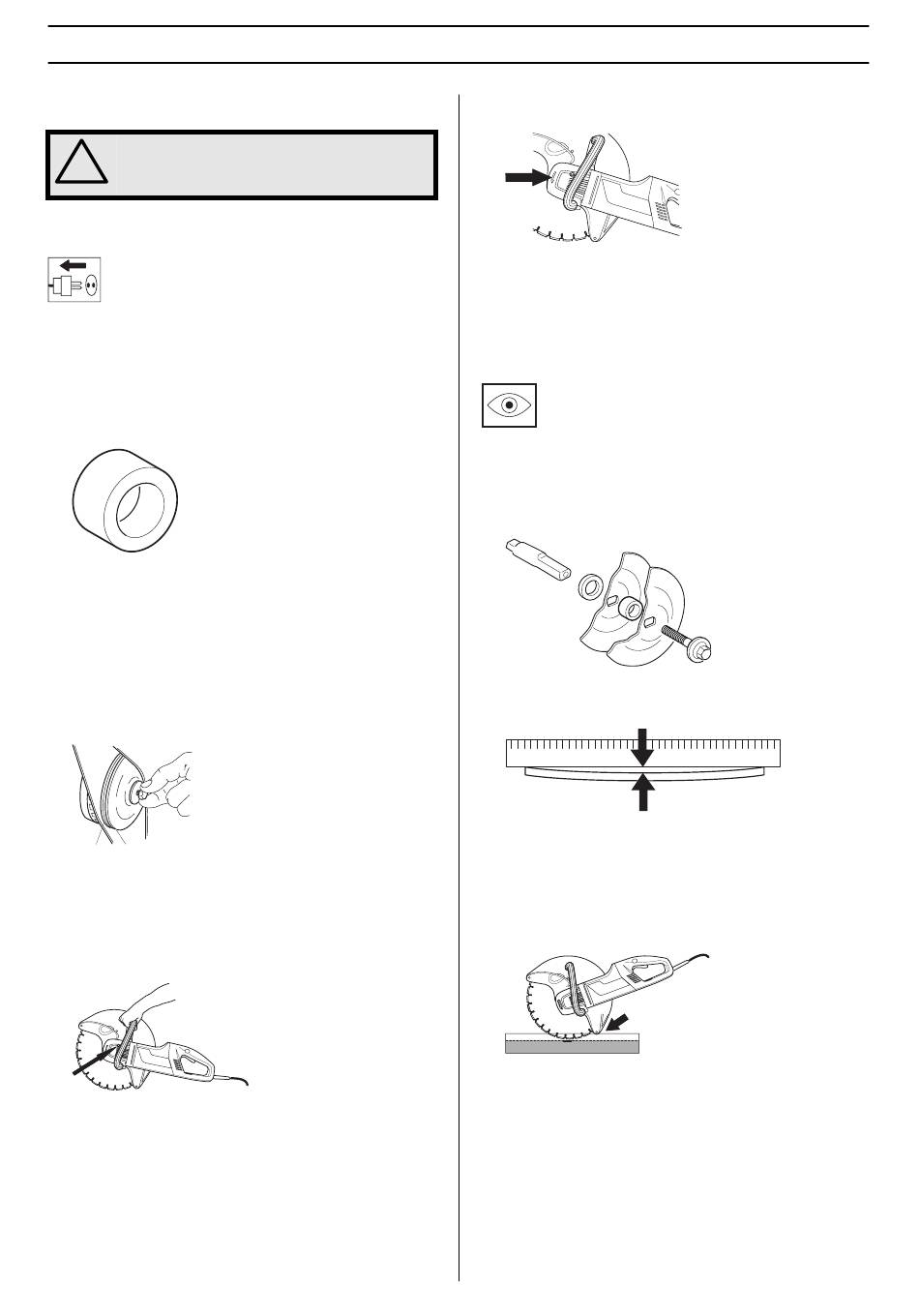

Zaagblad monteren
Een Partner-zaagblad is speciaal vervaardigd en
goedgekeurd voor gebruik uit de vrije hand.
De kartonnen etiketten aan weerszijden van de slijpschijf zijn
aangebracht om de druk van de flensring te verdelen en om
te voorkomen dat de schijf gaat slippen.
Monteer de juiste bus op de aandrijfas en vervolgens het
zaagblad op de bus.
Verschillende zaagbladen hebben verschillende
binnendiamters, zodat verschillenden bussen moeten worden
gebruikt. Let op dat de gebruikte bus een buitendiameter
heeft, die overeenkomt met de binnendiameter van het
zaagblad. De diameter is met een markering aangegeven op
het zaagblad.
Het blad wordt tussen de binnenste flensring(A) en
flensring(B) geplaatst. Draai de flensring rond, totdat deze op
de as past.
A
B
De bout, waarmee het zaagblad wordt vastgeklemd, moet
aangedraaid worden met een moment van 15-25 Nm.
Zaagblad/as kunnen worden vergrendeld met de
vergrendeling achterop de machine. De knop heeft een veer
en keert na loslaten terug in de uitgangspositie.
Bij het monteren van een diamantzaag moet de zaag in de
richting van de pijl op het zaagblad draaien.
MONTEREN
Op de achterkant van de machine is met een pijl de
draairichting van de as van het zaagblad aangegeven.
Als het zaagblad wordt vervangen door een nieuwe, moeten
de flensen en aandrijfas worden gecontroleerd. Zie de
aanwijzingen in de paragraaf Aandrijfas en flensen
controleren
Aandrijfas en flenzen controleren
Controleer of de schroefdraad van de aandrijfas
onbeschadigd is.
Controleer of de contactoppervlakken van het zaagblad en de
flenzen vlak zijn, juist op de as lopen, alsmede of de
oppervlakken vrij zijn van materialen die er niet thuishoren.
Gebruik geen scheve, beschadigde, verbogen of vuile
flenzen. Gebruik geen flenzen van verschillende afmetingen.
Beschermkap
De beschermkap moet altijd op de machine zijn gemonteerd.
De beschermkap moet zo zijn ingesteld dat de achterkant
tegen het werkstuk steunt. Slijpdeeltjes en vonken worden
verzameld in de kap en van de gebruiker weggevoerd.
– 11
