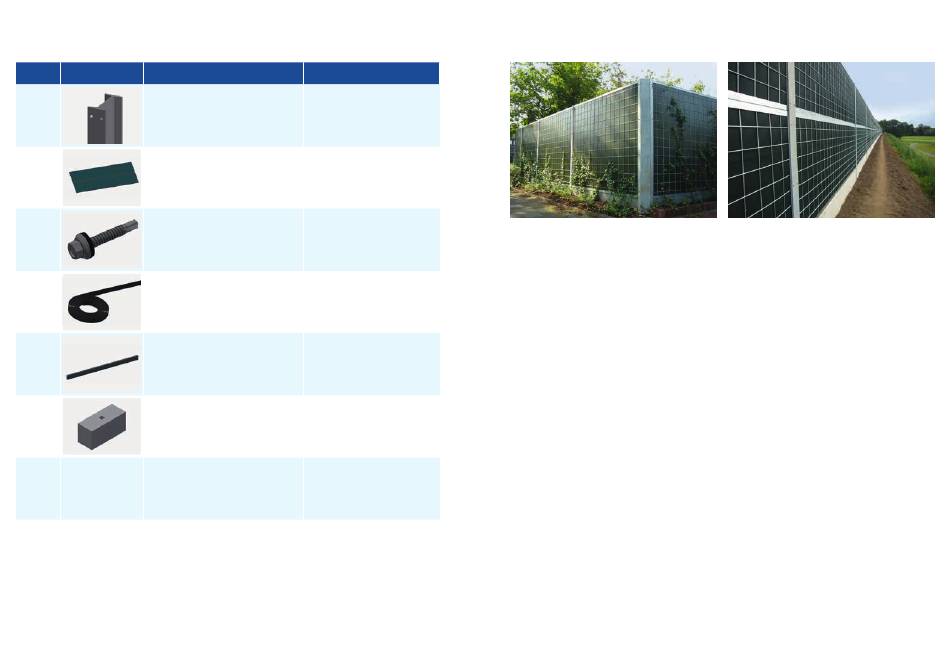

Onderdelenlijst
Onderdeel
Afbeelding
Naam
tekening
3
Staander
11
Paneel
11
LZ-bout
10
LZ-maskeertape
9
Steunbalk (optioneel)
7, 8
Prefab fundering (optioneel)
8
Fundering
6
Heras-code
Zie prijslijst
Zie prijslijst
2023359
2024875
2031661
Bijlage 1
Noise reducer
Maximale hoogte van muur
3000 mm
Maximale breedte van paneel
2500 mm
Voorwaarden van statische berekening
Windlast volgens belastingsaanname DIN 1991 / EC1
•
windzone 2, binnenland: h ≤ 10 m -> q = 0,65 kN / m²
•
sneeuw- en ijsbelasting kunnen buiten beschouwing
gelaten worden
•
schokbelasting is niet meegenomen in dit ontwerp
Ontwerp fundering volgens basisconstructie
DIN EN 1997 / EC7-aannames
•
steenlaagmodule KS = 25000 kN / m³ voor
funderingen KS = ES / d
•
bedding module KS = 90000 kN / m³ voor in de grond
geslagen IPE-balken KS = (ES / b) * 0,5 Toegestane
bodemdruk > 200 kN / m²
•
bodemklasse 3 - 5 (samengestelde vruchtbare grond)
•
grondwaterniveau is lager dan onderzijde van de
fundatie van de staander
•
hellingen zijn niet van invloed op de afmetingen van de
fundatie van de staander
Noise reducer HA
Maximale hoogte van muur
6000 mm
Maximale breedte van paneel
4000 mm
Voorwaarden van statische berekening
Windlast volgens belastingsaanname DIN 1991 / EC1
•
windzone 2, binnenland: h ≤ 10 m -> q = 0,65 kN / m²
•
sneeuw- en ijsbelasting kunnen buiten beschouwing
gelaten worden
•
schokbelasting is niet meegenomen in dit ontwerp
Afmetingen fundering aan de hand van bodemtechniek
DIN EN 1997 / EC7
•
bodemklassen 3 en 4
•
toegestane bodemdruk > 200 kN / m²
•
grondwaterniveau is lager dan onderzijde van de
fundatie van de staander
•
hellingen zijn niet van invloed op de afmetingen van de
fundatie van de staander
7
