Samenvatting van Inhoud voor Sygonix SY-5050584

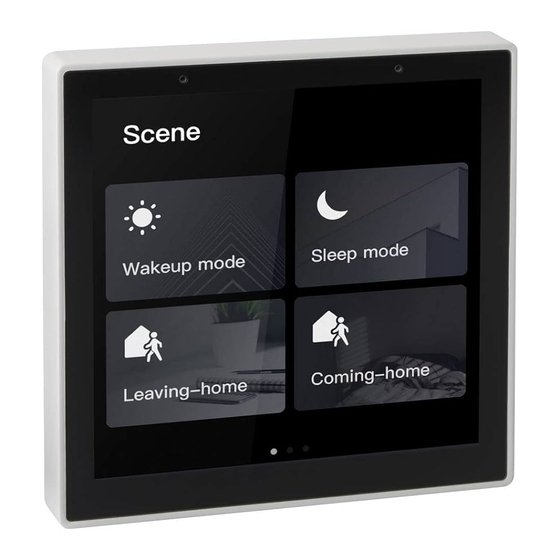

- Pagina 1 Gebruiksaanwijzing WLAN Zigbee 4”-bedieningspaneel Bestelnr. 2525292 Page 2 - 26...
-
Pagina 2: Inhoudsopgave
1 Inhoudsopgave Inleiding ................3 Doelmatig gebruik ............4 Omvang van de levering ..........5 Nieuwste productinformatie ..........5 Verklaring van de symbolen..........6 Veiligheidsinstructies ............7 7.1 Algemeen ..............9 7.2 Gebruik ..............9 7.3 Werkomgeving ............9 7.4 Gebruik ..............10 7.5 Aansluiting/netspanning ........ -
Pagina 3: Inleiding
Verwijdering ..............23 Conformiteitsverklaring (DOC)........24 Technische gegevens ........... 25 14.1 Stroomvoorziening ..........25 14.2 Display ..............25 14.3 Zendergestuurde module ........25 14.4 Andere ..............26 14.5 Omgevingsomstandigheden ......... 26 Inleiding Geachte klant, Hartelijk dank voor de aankoop van dit product Bij technische vragen kunt u zich wenden tot onze helpdesk. -
Pagina 4: Doelmatig Gebruik
Doelmatig gebruik Dit product is een ZigBee-gateway met Android als besturings- systeem. Er kunnen verschillende compatibele ZigBee-apparaten in de gateway worden ingevoerd. Bovendien heeft het product een aanraakscherm. Dit betekent dat ZigBee-apparaten en andere apparaten die via WLAN met de „Smart Life - Smart Living“... -
Pagina 5: Omvang Van De Levering
Het product voldoet aan alle wettelijke, nationale en Europese normen. In verband met veiligheid en normering zijn geen aan- passingen en/of wijzigingen aan dit product toegestaan. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product uitsluitend samen met de gebruiksaan- wijzing door aan derden. -
Pagina 6: Verklaring Van De Symbolen
Verklaring van de symbolen De volgende symbolen zijn te vinden op het product/apparaat of in de tekst: Het symbool waarschuwt voor gevaren die tot per- soonlijk letsel kunnen leiden. Lees de informatie zorgvuldig door. Het symbool waarschuwt voor gevaarlijke spanning, die tot letsel als gevolg van een elektrische schok kan leiden. -
Pagina 7: Veiligheidsinstructies
Veiligheidsinstructies Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Als u de veiligheidsinstructies en informatie voor correct gebruik in deze handleiding niet in acht neemt, dan aanvaarden wij geen aansprakelijkheid voor letsel of materiële schade. Bovendien vervalt in dergelijke gevallen de aansprakelijkheid/garantie. - Pagina 8 *) Benodigde vakkundige kennis voor de installatie: Voor de installatie is in het bijzonder onderstaande vak- kennis vereist: de toe te passen „5 veiligheidsregels“: Vrijgave; beveiligen tegen opnieuw inschakelen; spannings- vrijheid controleren; aarden en kortsluiten; onder spanning staande delen in de omgeving afdekken of afschermen Keuze van het geschikte gereedschap, de meetap- paratuur en eventueel de persoonlijke veiligheidsuit-...
-
Pagina 9: Algemeen
7.1 Algemeen Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren. Laat het verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende kinderen. Als u vragen hebt die niet met dit document kunnen worden beantwoord, neem dan contact op met onze technische klan- tenservice of een andere vakman. -
Pagina 10: Gebruik
7.4 Gebruik Raadpleeg een expert wanneer u twijfelt over het juiste ge- bruik, de veiligheid of het aansluiten van het apparaat. Indien kan worden aangenomen dat ongevaarlijk gebruik niet langer mogelijk is, dan moet het product buiten bedrijf worden gesteld en worden beveiligd tegen onbedoeld ge- bruik. -
Pagina 11: Aansluiting/Netspanning
7.5 Aansluiting/netspanning Breng geen wijzigingen aan in de elektrische componenten van het product. Er bestaat gevaar voor een levensgevaarlijke elektrische schok! Als een van de elektrische componenten is beschadigd, stop dan het gebruik van het apparaat Breng geen wijzigingen aan de elektrische componenten aan. - Pagina 12 Er moet op worden gelet dat de isolatie van de behu- izing niet wordt beschadigd. Raak het product ook nooit met natte of vochtige handen aan! Er bestaat levensgevaar door een elek- trische schok! Overbelast het product niet. Neem de gegevens over de maximale belasting in hoofdstuk “Technische ge- gevens”...
-
Pagina 13: Productoverzicht
Productoverzicht A 2 microfoons B Licht- en afstandssensor voor automatische aanpassing van de helderheid van het display en wekkerfunctie C Multi-touchdisplay, 10,16 cm (4“) D Luidspreker... -
Pagina 14: Ingebruikname
Ingebruikname 9.1 Voorbereiding van de montage Om een juiste ingebruikname te waarborgen moet u deze gebruiksaanwijzing en de veilig- heidsvoorschriften vóór gebruik volledig en aandachtig lezen! Laat in geval van twijfel de installatie en aansluiting door een vakman uitvoeren. Gebruik het product alleen permanent gemonteerd. Installe- er het product bijv. -
Pagina 15: Aansluiting En Montage
9.2 Aansluiting en montage Neem het hoofdstuk “Voorbereidingen op het monteren” in acht. Als de gateway in een inbouwdoos wordt geïnstalleerd, dan moet deze een diepte van meer dan 50 mm hebben. Voordat u met de installatie be- gint, moet u eerst het display loskoppelen van de gateway. - Pagina 16 Aansluitschema Van de twee draden die met de WLAN ZigBee-gateway zijn ver- bonden moet 7 mm isolatie zijn gestript. 7 mm Sluit de netspanning aan op de schroefklemmen N en L („N“ = nuldraad, „L“ = fase). Controleer nogmaals alle schroefklemmen om er zeker van te zijn dat ze goed vastzitten.
- Pagina 17 Plaats, nadat u deze hebt aangesloten, de gateway in de inbouw-/opbouwdoos. Lijn het zo uit dat de pijl met de tekst „UP“ naar boven wijst. Monteer de gateway in de doos. U kunt daarvoor het beste de originele schroeven uit de doos gebruiken. Als die er niet zijn, gebruik dan de twee meegeleverde schroeven.
-
Pagina 18: Configuratie/Bediening Via Het Aanraakscherm
De gateway start nu het besturingssysteem. Dit duurt onge- veer 1 minuut. 10 Configuratie/bediening via het aan- raakscherm Tijdens de eerste configuratie moet het bedieningspaneel ook verbonden zijn met de app. Daarom raden wij u aan, voordat u met de eerste configuratie begint, eerst de app “Smart Life - Smart Living” op uw smartphone te in- stalleren en naar het hoofdstuk te gaan waar de gateway wordt aangesloten. - Pagina 19 Als het WLAN is uitgeschakeld, dan tikt u op de schuifknop linksboven om dit in te schakelen. Tik vervolgens op het WLAN waarmee u de gateway wilt verbinden. Uw smart- phone met de app „Smart Life - Smart Living“ moet met hetzelfde WLAN verbonden zijn.
-
Pagina 20: Basisbediening Met Het Aanraakscherm
10.2 Basisbediening met het aanraakscherm Aangezien de gateway Android als besturingssysteem heeft, is de bediening via het aanraakscherm vergelijkbaar met een normale Android -smartphone. IIn de standaardinstelling wordt het display na een paar se- conden uitgeschakeld en worden alleen de tijd en datum met een zwarte achtergrond weergegeven. -
Pagina 21: Instellingenmenu (Tandwieltje)
10.3 Instellingenmenu (tandwieltje) „Homepage“ - Tik op deze knop om terug te keren naar het hoofddisplay. „Settings“ - Hier kunt u de overige instellingen van het bedie- ningspaneel aanpassen. Raadpleeg hiervoor het volgende hoofdstuk. „Theme“ - Hier kunt u de achtergrond voor het hoofddisplay in- stellen. -
Pagina 22: Instellingen"Menu (Tandwieltje)
10.4 „Instellingen“menu (tandwieltje) „Network Setting“ - Hier kunt u de instellingen voor het WLAN bewerken, vergelijkbaar met de initiële con- figuratie. „Voice Control and Volume“ - Hier kunt u de microfoon dem- pen voor spraakbesturing en het volume voor de luidspreker aan- passen. -
Pagina 23: Schoonmaken En Onderhoud
11 Schoonmaken en onderhoud Belangrijk: – Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische producten omdat de behuizing beschadigd of de werking zelfs belemmerd kan worden. – Dompel het product niet onder in water. Gebruik een droog, pluisvrij doekje voor de reiniging van het product. -
Pagina 24: Conformiteitsverklaring (Doc)
Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website): In onze Conrad-filialen bij de door Conrad gecreëerde inzamelpunten Bij de verzamelplaatsen van de openbare afvalverwerkings- bedrijven of bij de door fabrikanten en verkopers in de zin van de ElektroG ingestelde recyclingsysteem. -
Pagina 25: Technische Gegevens
14 Technische gegevens 14.1 Stroomvoorziening Ingangsspanning ....100- 240 V/AC, 0,3 A, 50/60 Hz 14.2 Display Display .......10,16 cm (4”), multi-aanraak Resolutie ......480 x 480 pixels Functies ......Lichtsensor, Luidspreker, Microfoon Protocollen ......WLAN, ZigBee 14.3 Zendergestuurde module WLAN .......IEEE802.11b/g/n, 150 Mbit, 2,4 GHz Frequentie ......2412 - 2472 MHz Zendvermogen ....max. -
Pagina 26: Andere
14.4 Andere Ondersteunde systemen ..AndroidTM 6.0 of hoger; Apple iOS 10.0 of hoger Afmetingen (B x H x D) ..ong. 86 x 86 x 36 mm Gewicht .......ong. 178 g 14.5 Omgevingsomstandigheden Bedrijfsomstandigheden ..0 tot +40°C, 5 tot 90% RV (niet-condenserend) Opslagomstandigheden .. - Pagina 28 Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.
