104
Afsluitschuif hydraulisch openen.
-
Doseerschuif met instelhendel (Fig.
65/1) openen.
-
Pen van 12 mm Ø (schacht van een
12 mm boor) in de opening steken.
-
Instelhendel op de schaalverdeling
(Fig. 65/2) tot de aanslag tegen de
pen drukken.
-
Instelhendel met de draaiknop (Fig.
65/3) vastzetten.
-
Slotbout (Fig. 65/4) losdraaien . De
wijzer (Fig. 65/5) op positie "8" van de
schaalverdeling instellen en de bout
vastzetten. De afleeskant van de
wijzer is aangegeven in (Fig. 65/6
-
Instelmal (boor/pen) er uit nemen.
DB 567. 08.03
Reinigen, onder-houd en reparatie
)
.

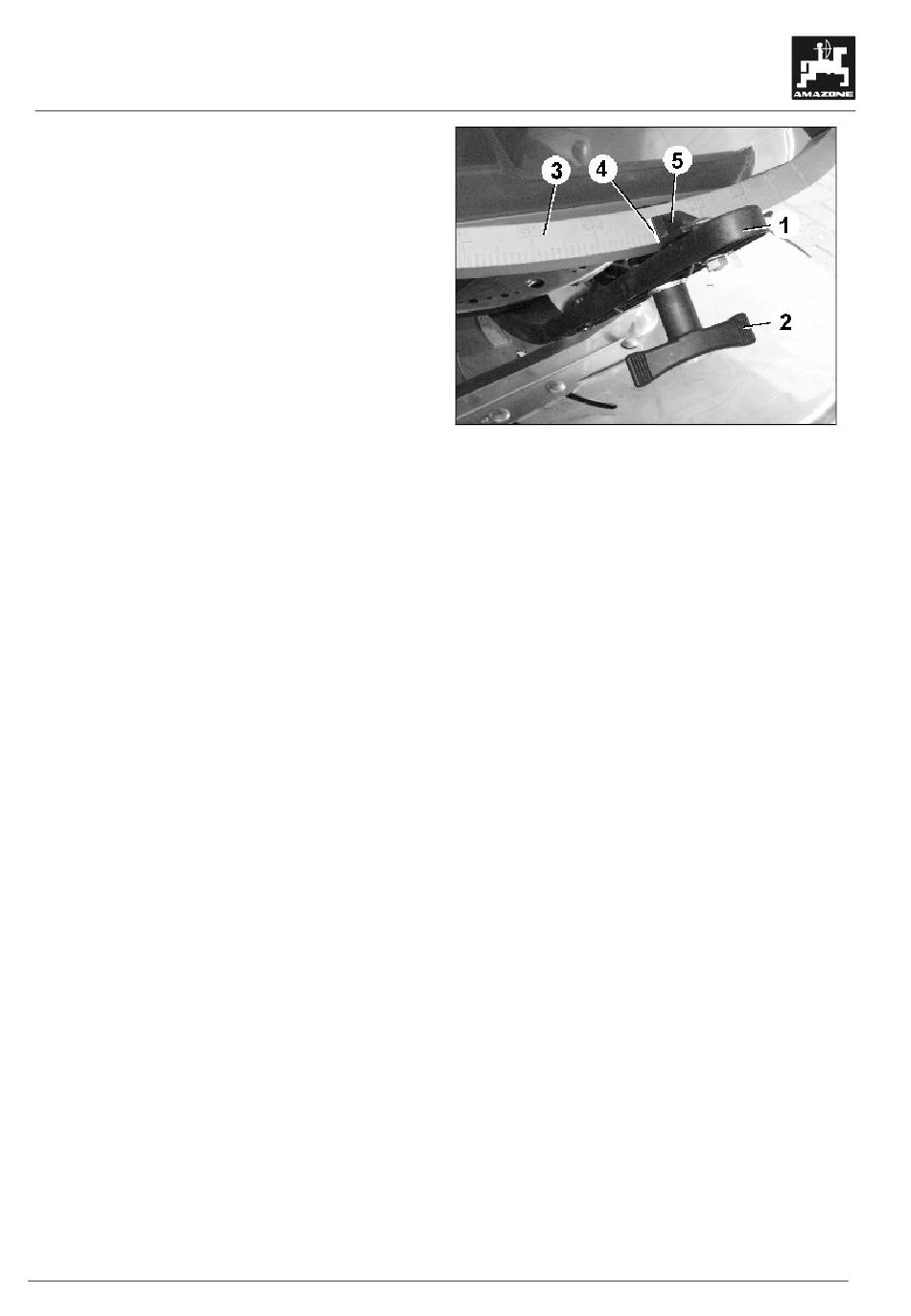

Fig. 65
