7.8
Op het netwerk aansluiten (AC)
De omvormer kan op 3-fasen-netwerken zonder
nulleider (3P3W, 3 fasen + PE) en 3-fasen-net-
werken met nulleider (3P4W, 3 fasen + N + PE)
worden aangesloten.
► Indien de omvormer op een netwerk zonder
nulleider wordt aangesloten, dient na de
inbedrijfstelling op de display het AC-aan-
sluittype naar 3P3W te worden gewijzigd, zie
„9.17 Type AC-aansluiting", pagina 105.

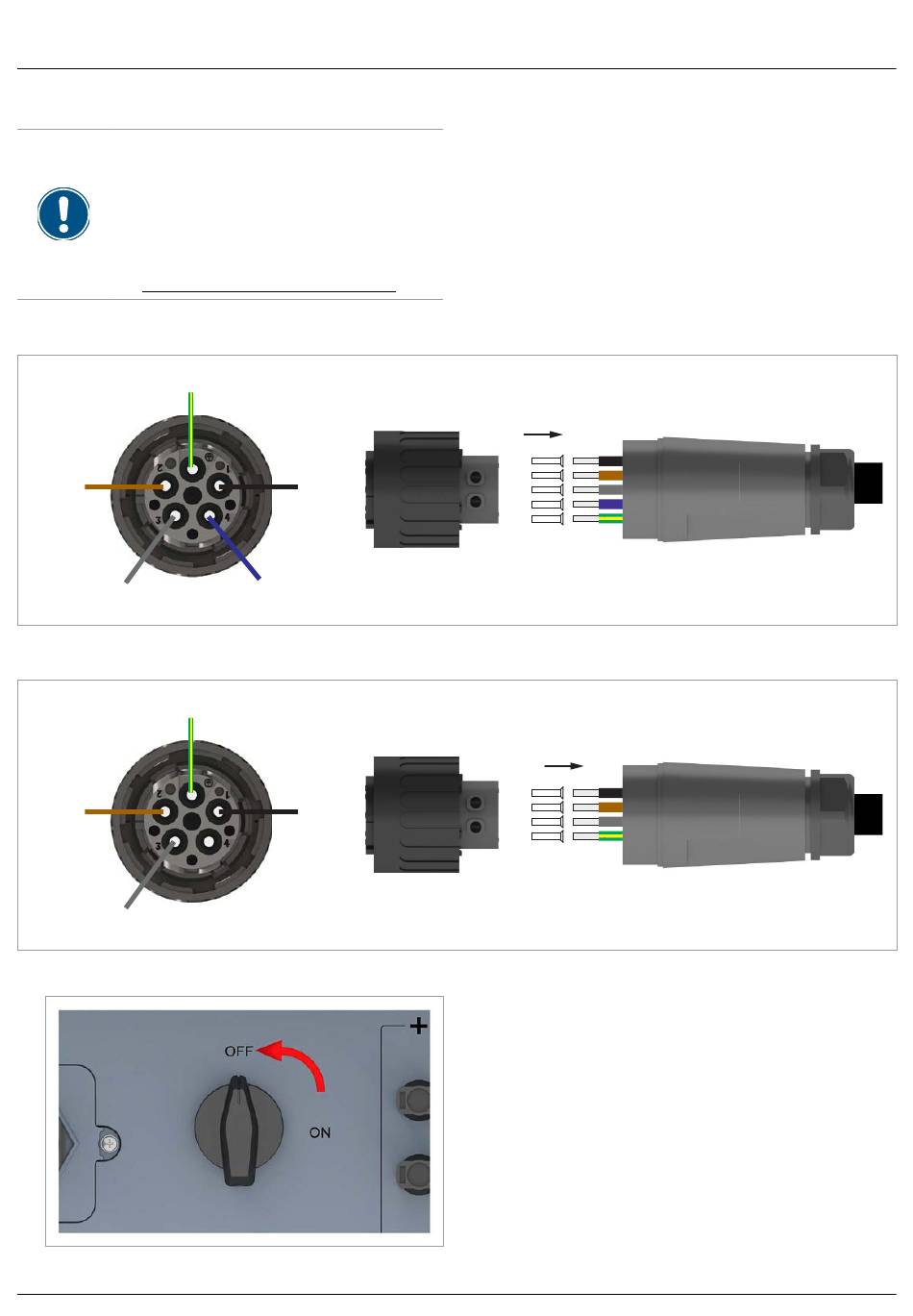

Aansluiting op 3-fasen-netwerken met nulleider (3P4W)
PE
2 = L2
3 = L3
Aansluiting op 3-fasen-netwerken zonder nulleider (3P3W)
PE
2 = L2
3 = L3
1.
De DC-scheidingsschakelaar in de stand OFF (UIT) draaien.
Installatie- en bedieningshandboek voor RPI M15A M20A fotovoltaïsche omvormers V1.0 2016-03-18
1 = L1
4 = N
1 = L1
L1
L2
L3
N
PE
L1
L2
L3
PE
7 Installatie
67
