Volg voor het veranderen van de maximale draadaanvoersnelheid de volgende instructies
op:
- Open het deksel van het besturingsgedeelte en verplaats de "jumper" WFS op de stuurprint
A001 naar het punt 25 m/min.

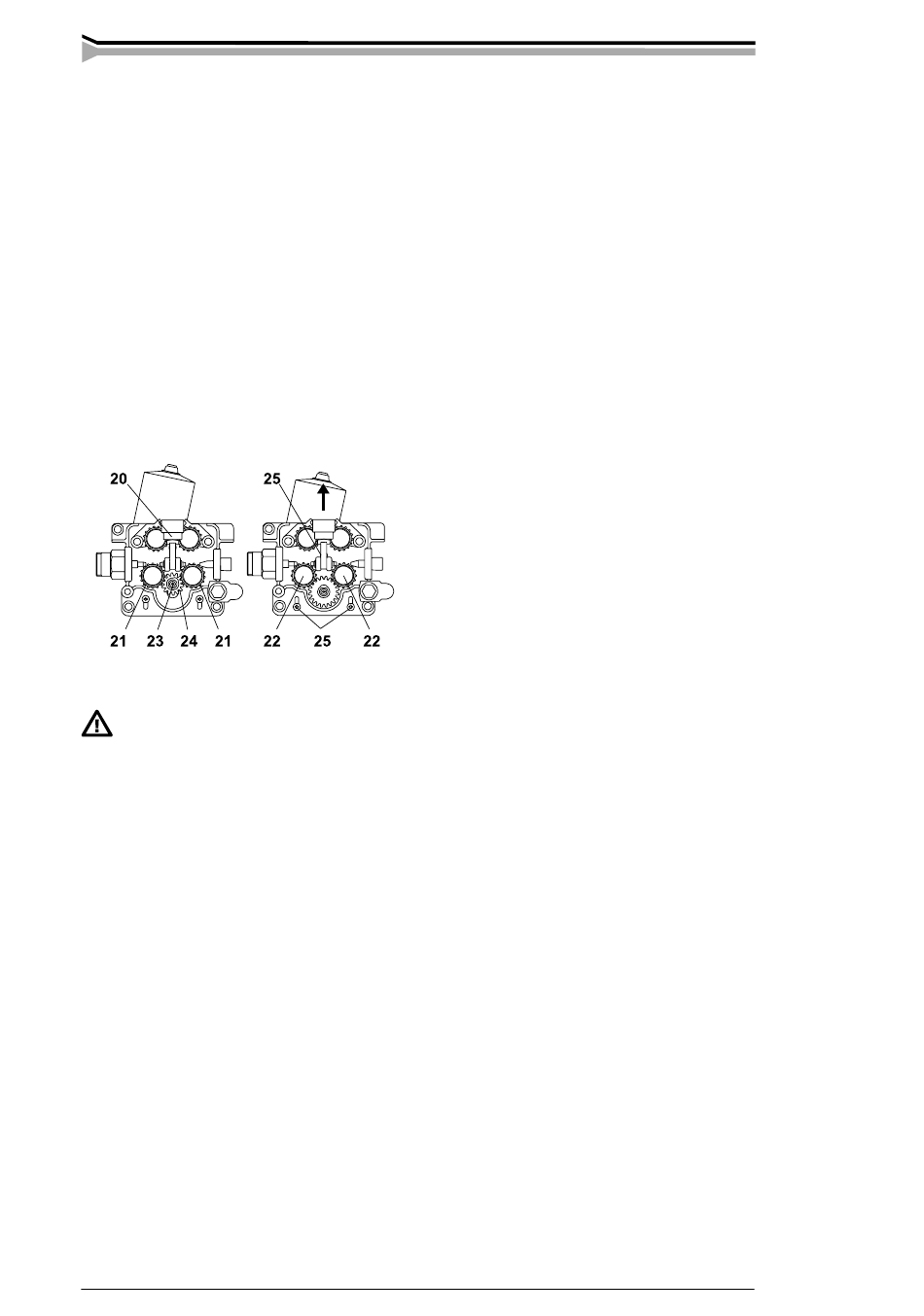

- Maak de drukhevel (20) los. Verwijder de onderste draadaanvoerrol (21). Draai de schroef
(23) los en zijn sluitring. Verwijder de aandrijfrol D28 (24) van de motoras.
- Draai de schroeven (25) (3 stucks) 1 slag los. Bevestig de D40 aandrijfrol op de motoras.
Schroef de schroef (23) met zijn sluitring weer vast.
- Stop de aandrijfrollen (21) terug op hun assen, maar draai nog niet de bevestigingsschroeven
vast van de aandrijfrollen (22).
- Zet de motor zu dat de opening tussen de aandrijfrol en beide onderste rollen ongeveer
0.2 mm is.
- Draai de schroeven (25) vast. Controleer de opening tussen de rollen, wanneer het nodig is
zet de motor dan in een positie. Scroef de bevestigingsschroeven op de aandrijfrollen (22).
P.S.! Een te kleine opening tussen de aandrijfrol en de druckrol belast de motor te zwaar. Een te
grote opening zorgt voor een snelle slijtage van de "tanden" van de drukrol en de aandrijfrol.
2.1.5. Monteren van de Promig 200 en 300 aan een zwenkarm
De draadaanvoerunit moet zo gemonteerd worden dat de zwenkam galvanisch
van het chassis gescheiden is.
De ophanghoek van de draadaanvoerunit kan veranderd worden door de bevestigingspunten van
het handvat, dat meegeleverd is, te verplaatsen.
2.2.
IN BEDRIJF STELLEN VAN HET MIG SYSTEEM
2.2.1. Uitrusting betreffende de draaddiameter
Promig draadaanvoerrollen zijn verkeijgbaar met gladde groef, getandegroef en met een U/groef
voor verschillende doelen.
Draadaanvoerrollen met gladde groef: Normale draadaanvoerrollen voor alle sorten draad.
Draadaanvoerrollen met getande groef: Speciale draadaanvoerrollen voor gevulde/ en massieve
Draadaanvoerrollen met U groef:
Promig draadaanvoerrollen hebben twee groeven voor verschillende draaddiameters. De juiste
draadgroef wordt gekozen door het verplaatsen van de sluitring (28) van de ene zijde naar de
anderezijde van de draadaanvoerrol.
kleur ................. toevoegdraad ø mm (inch)
wit ..................... 0,6 en 0,8 (0,030)
rood .................. 0,9/1,0 en 1,2 (0,035, 0,045 en 0,052)
geel ................... 1,4, 1,6 en 2,0 (1/16 en 5/64)
zwart ................. 2,4 (3/32)
kleur ................. toevoegdraad ø mm (inch)
oranje ............... 0,6-1,6 (0,024-1/16)
blauw ................ over 1,6 (over 1/16)
10 – PROMIG 200, PROMIG 300 / 0537
draad.
Speciale draadaanvoerrollen voor aluminium draad.
