2.2. Beschrijving zonneboilersysteem
Het zonneboilersysteem bestaat uit:
een of meer vlakke-plaat zonnecollectoren
●
een terugloopunit (type TLU-ST of TLU-DP)
●
een zonneboiler met regeleenheid
●
installatiemateriaal
●
3
%
^

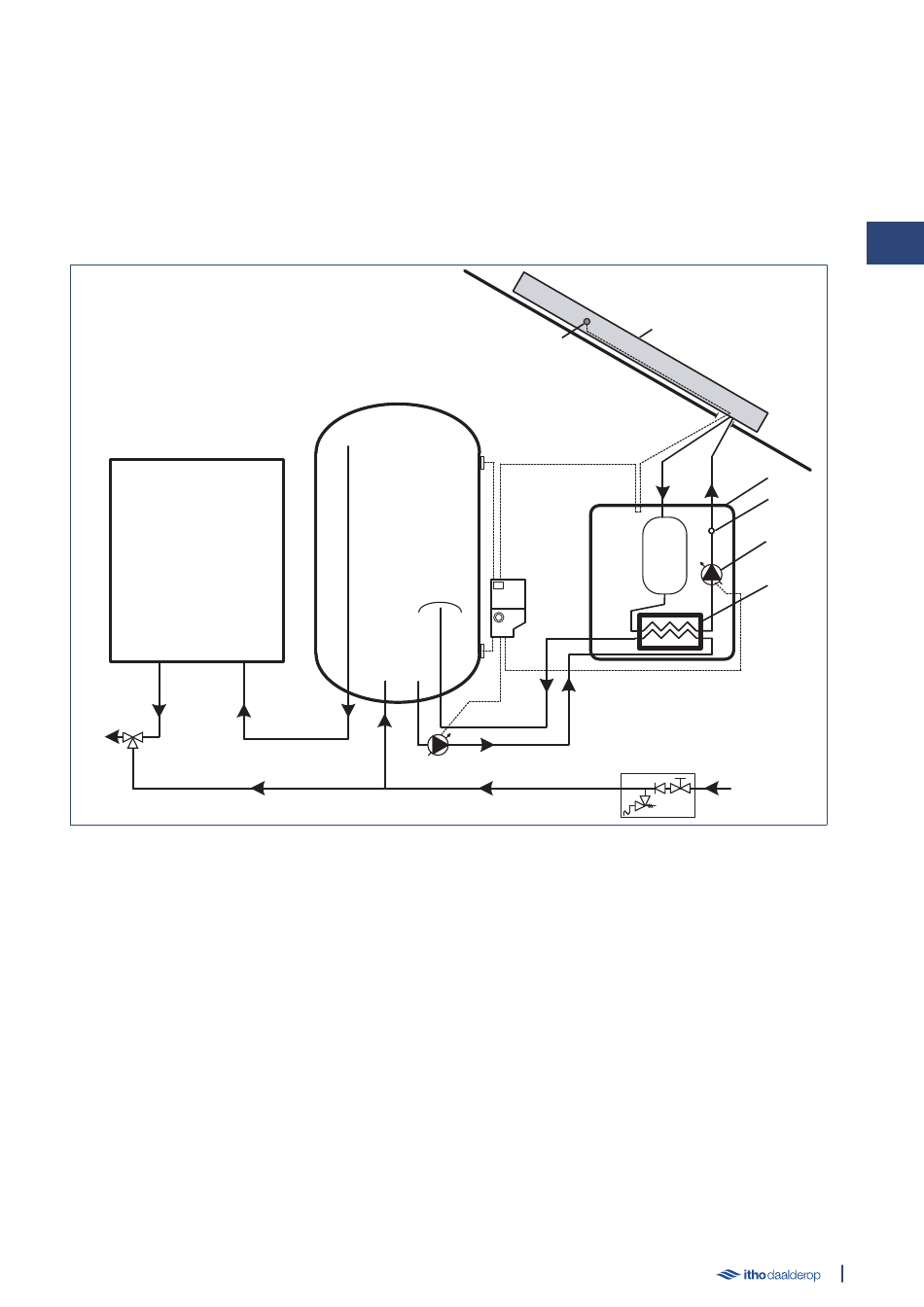

LEGENDA
1. Zonnecollector
2. Temperatuursensor
3. Naverwarmer
4. Zonneboiler
5. Temperatuursensor [boven]
6. Temperatuursensor [onder]
7. Regeleenheid
8. Systeempomp
2
5
4
7
6
8
9. Terugloopunit [TLU]
10. Vulniveaunippel
11. Collectorpomp
12. Warmtewisselaar
13. Koud water
14. Inlaatcombinatie
15. Mengventiel
16. Warm water
1
9
0
!
@
$
#
nl
7
