8.2.3
Oliepeilcontrole, reservoir
hydraulische olie
(1) Machine horizontaal neerzetten.
(2) Shovelarm in onderste positie brengen.
(3) Snelwisselsysteem op inkiepen, telescoop inschuiven
en met hendel voor extra hydrauliek (4-10/2) vergrende-
lingspen uitschuiven.
(4) Motorkap openen.
(5) Oliepeil in kijkglas controleren.
AANWIJZING
Olieniveau moet in het bovenste kwart van het kijkglas
(8-7/pijl) zichtbaar zijn. Eventueel hydraulische olie via
vulopening (8-18/pijl) bijvullen.
8.2.4
Motorolie verversen
(1) Afdekplaat van het carter (SW 13) (8-8/pijl) schroeven.
(2) Olie-opvang met voldoende inhoud plaatsen.
(3) Motorkap openen.
(4) Afdekkap van de olie-aftapplug aan de motor
afschroeven.
(5) Aftaphulpstuk met slang uit gereedschapsvak
(4-1/12) aan olie-aftapplug schroeven.
(6) Afsluitkap van slang trekken.
(7) Verdere procedure zie gebruikshandleiding motor.
8.2.5
Olie verversen assen
8.2.5.1 Achteras » Langzame lopers «
(1) Olie-opvang met voldoende inhoud plaatsen.
(2) Afsluitpluggen uit asbrug (8-9/1, 8-9/2, 8-9/3 en 8-9/4)
en voorzettransmissie (8-10/1 en 8-10/2) schroeven en olie
laten uitlopen.
ATTENTIE
Opgevangen „verlopen olie" milieuveilig verwijderen!
T90C/T90D
Onderhoud

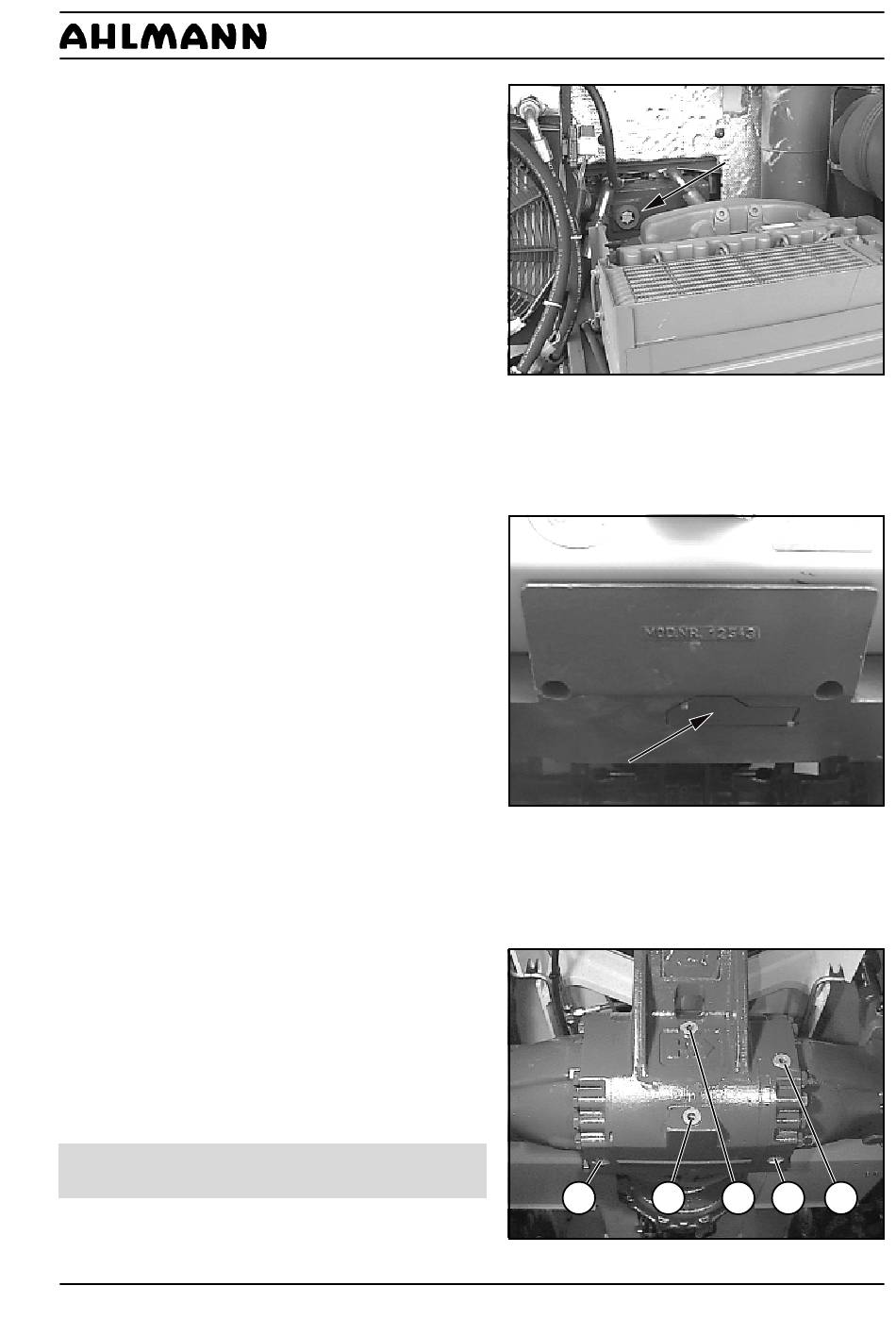

Afbeelding 8-7
Afbeelding 8-8
1
2
Afbeelding 8-9
8
3
1
4
8-5
