Extern doseersysteem
18.2 Elektrische aansluiting
Bij het aansluiten van een extern doseersysteem op het besturingsprintplaat mag geen kort-
sluiting ontstaan. Door kortsluiting kan het besturingsprintplaat beschadigen.
Gebruik alleen externe doseersystemen met een eigen zekering.
Voorzichtig
BELANGRIJK
maximale stroomafname aan de connectorstrip: 0,5 A.

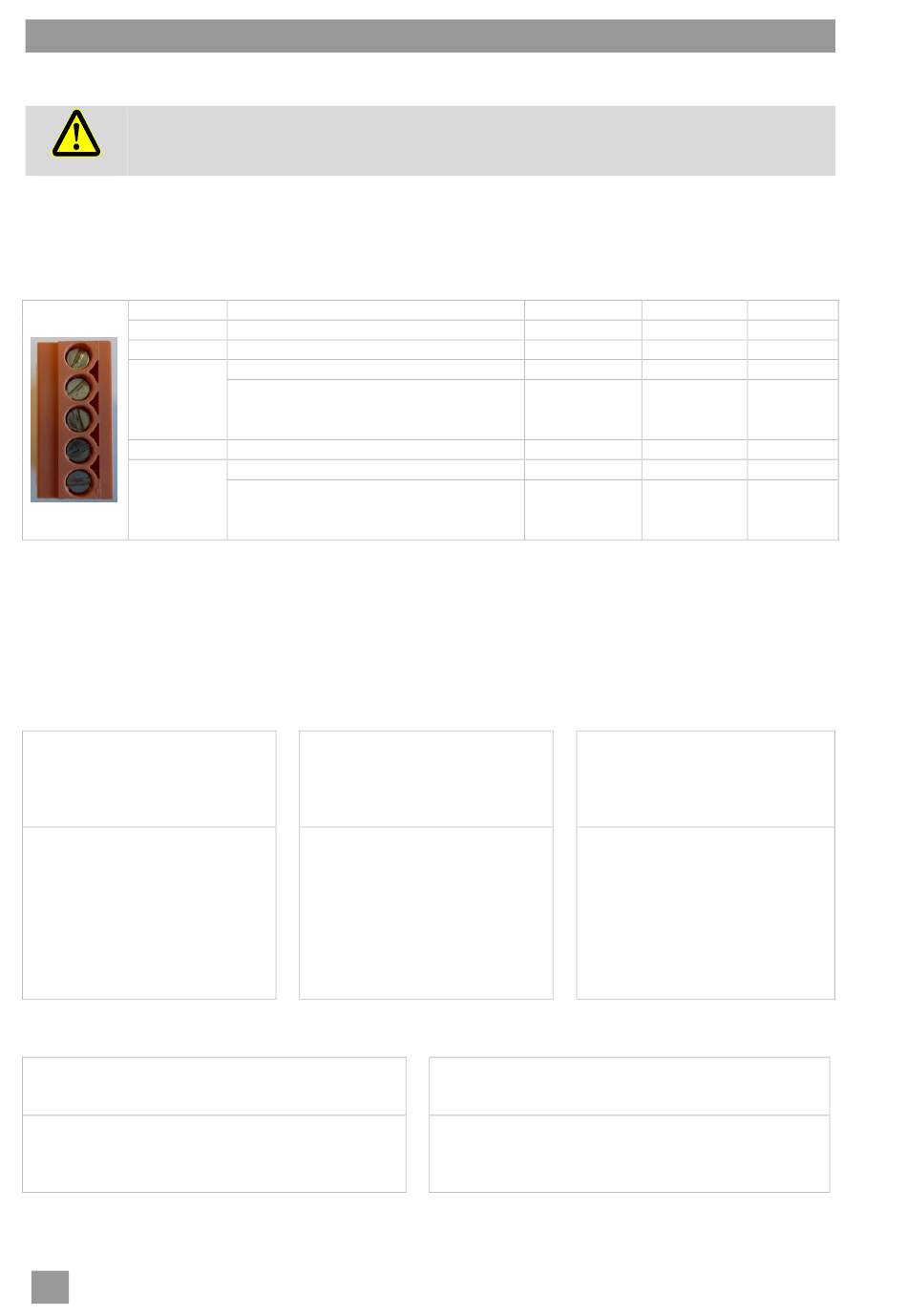

Sluit het externe doseersysteem aan op de 5-polige stekker.
Klemmen (volgorde van boven naar beneden)
Klem
L1
N
Rinse (O18)
Wash (O20)
Fill (O17)
a) Kap/deur gesloten
b) Minimaal waterpeil in de tank
c) Niet in het zelfreinigingsprogramma
d) Niet tijdens het vullen van de machine
e) Niet tijdens het ontkalkings- en basisreinigingsprogramma
Stuur de parameters P704 en P709 wanneer spanning op de klemmen "Fill" en "Rinse" staat.
Aansluiting van een extern reinigingsmiddeldoseersysteem
Voorbeeld 1:
Slangpomp met tijdrelais en
vaste pompcapaciteit
Aansluiten op klem "Wash".
Tijdrelais bij doseersysteem
instellen.
Aansluiten van een extern naglansmiddeldoseersysteem
Voorbeeld 1:
Slangpomp met instelbare pompcapaciteit
Aansluiten op klem "Rinse".
P709=0 instellen.
Pompcapaciteit van doseersysteem instellen.
40
Er is spanning aanwezig
duurspanning
parallel met de naspoelpomp (O12)
parallel met magneetventiel (O7)
tijdens het vullen van de machine
tijdens het naspoelen
terwijl de circulatiepomp draait
tijdens het vullen van de machine
parallel met magneetventiel (O7)
tijdens het vullen van de machine
tijdens het naspoelen
Voorbeeld 2:
Slangpomp met instelbare
pompcapaciteit
Aansluiten op klem "Fill".
P704=1 instellen.
Pompcapaciteit van doseer-
systeem instellen.
Voorwaarde
a)
a)
a)
a), b)
a)
Voorbeeld 3:
Slangpomp met vaste pompca-
paciteit
(bijv. ESP 166, ESP 166C,
SP 166Z)
Aansluiten op klem "Fill".
P704=2 instellen.
Beide potentiometers op
maximum zetten.
Doseerhoeveelheid bij de
machine instellen.
Indien de capaciteit niet gelijk
is aan 166 ml/min P706 instel-
len (zie servicehandleiding).
Voorbeeld 2:
Slangpomp met vaste pompcapaciteit (16 ml/min)
(bijv. SP 16K )
Aansluiten op klem "Rinse".
P709=2 instellen.
Potentiometer op maximum zetten.
Doseerhoeveelheid bij de machine instellen.
Beperking
Instelling
c), d), e)
P709 = 0
c)
P709 = 1
c), d), e)
P704 = 0
c)
P704 = 1
