Installatie-, gebruikers- en onderhoudshandleiding
8.4.2.
Montage HD model
Plaats klep (20) van onderstaand figuur 27 op een tafel en monteer vervolgens de as (2), de borgpen
(22) en de ring (1). Zet het geheel rechtop op tafel, plaats de veer (21). Alleen bij de DN50 uitvoering
moet nu de tussenring (23) geplaatst worden. Schuif het membraanhuis boven (8) nu langzaam over
de as. Plaats de 3 kogels (9) in de kogelkooi (11). Schuif nu het rolmembraan (47)dat gemonteerd
zit op de hogedruk ring (43) over de as (2) tegen de kogels (9) aan. Duw nu tegen de veerkracht in
het geheel in elkaar tot de kogels op de plek schieten.
Als dit goed gebeurd is, kan het membraan niet meer van de as verwijderd worden. Vet de
membraanrand licht in met PG65. Plaats membraanhuis onder (34) en zorg ervoor dat de O-ringen
goed in de groef vallen. Schroef de 8 bouten (26) kruislingsvast. Plaats de veerhouder (16) de
instelbus (18) en de veer maximumdruk (17), sluit het geheel op door de instelmoer (33) in te draaien.
Monteer vervolgens knop (37) op de as (2). De veiligheidsafslagklep is nu gereed om ingesteld te
worden. Als de veligheidsafslagklep ingesteld is, kan de beschemkap (36) geplaatst worden.
21
46
26
8.4.3.
Demontage LD/MD modellen
Schroef de beschermkap (36) los. Draai de instelmoer (33) geheel uit, vervolgens kunnen de veer
voor de maximumdruk (17) en de veerhouder (16) verwijderd worden. Verwijder de knop (37).
Verwijder nu de 8 bouten (26) en verwijder het membraanhuis onder (34) let op dat het membraan
(19) blijft zitten op het membraanhuis boven (8). Het membraan kan nu verwijderd worden door de
as (2) tegen de veerdruk in door het membraanhuis boven te druwen totdat de kogels (9) in de
daarvoor bestemde uitsparing vallen.
Let op: bij het verwijderen van het membraan kunnen de kogels (9) uit de kogelkooi (11)vallen.
Nu kan de as (2) uit het membraanhuis boven (8) getrokken worden. Verwijder de veer (21) en de
ring (1). Door borgpen (22) te verwijderen kan de klep (20) van de as (2) losgenomen worden.
Alle service-onderdelen zijn nu te bereiken en kunnen vervangen worden.
20
22
23
47
48
28
43
44
32
33
34
36
37
DDO3000MHNL/03-2019/Rev.10

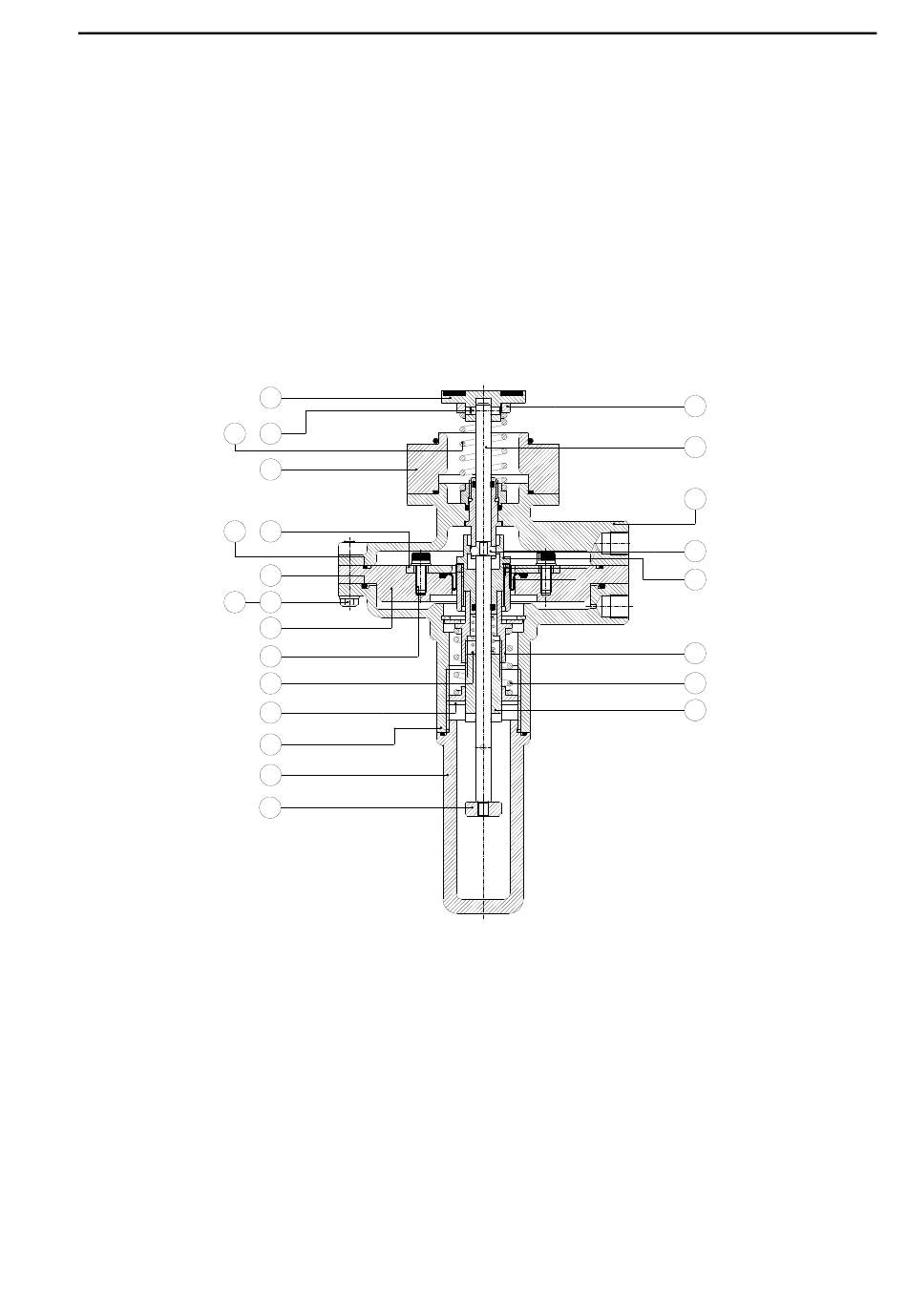

Figuur 27
RS300S
1
2
8
9
11
16
17
18
47
