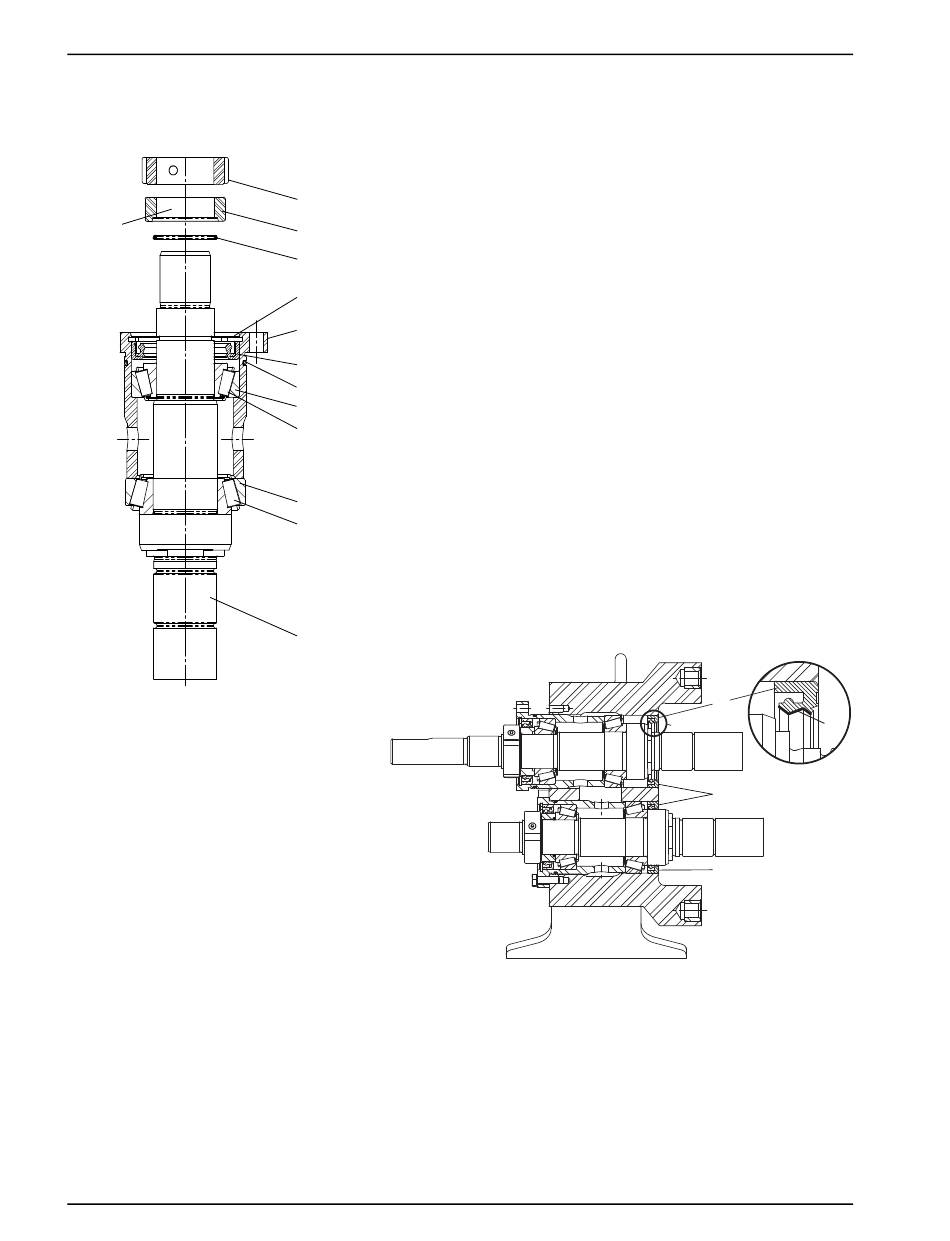

Afbeelding 47 - Lager monteren
Pagina 32
3. Installeer de voorste lagerschaal (Afbeelding 47, item 16a) op
de gemonteerde conus (item 16b) en vervolgens het
lagerhuis (item 14).
4. Druk de achterste lagerconus (item 17b) op de as en in de conus.
5. Druk de achterste afdichting (item 27) op het lagerhuis
20
(item 14) met het uitsteeksel weg van de lager gericht en
18
installeer de borgring (item 19). Positioneer de afdichting
zoals weergegeven en zorg ervoor dat deze de lager niet
68
hindert.
19
6. Installeer de o-ring (item 68) en afdichtingsmof (item 18)
14
op de as zoals weergegeven op Afbeelding 47. Positioneer
de afdichtingsmof met de groef naar de lager gericht.
27
67
7. Installeer de lagerafstelmoer (item 20) en span deze met
17a
de hand aan. Span de borgschroeven nog niet aan.
17b
8. Installeer de o-ring (item 67) in de groef van het lagerhuis
(item 14).
16a
16b
Lager afstellen
1. Zie Afbeelding 48. Breng een laagje lagersmeer op de
binnendiameter (item A) van de voorste afdichtingen aan
(item 29).
6-7
95-03095-MDL_NL
Waukesha Cherry-Burrell
Afbeelding 48 - Lagersmeer aanbrengen
29
A
B
B
29
29
PD100-454
03/2011
