Veiligheidsaanwijzingen
De apparaten mogen uitsluitend door gekwalificeerd personeel worden geïnstalleerd en
gebruikt.
De aansluiting van de voedingsspanning moet conform VDE 0100 en VDE 0160 worden
uitgevoerd. Er moet een beveiligings- en scheidingsinrichting voor het vrijschakelen van
de stroomvoorziening worden geïnstalleerd. Voor aanvang van de installatie- en
onderhoudswerkzaamheden moet het apparaat worden vrijgeschakeld.
Het niet-naleven van de veiligheidsaanwijzingen, bijvoorbeeld het aanraken van onder
spanning staande onderdelen als het apparaat geopend is, of een onjuiste omgang met het
apparaat kan levensgevaarlijk zijn.
Als de in de technische gegevens genoemde waarden worden overschreden, bestaat er
gevaar voor oververhitting van het apparaat, wat een onherstelbare beschadiging van de
stroomvoorziening of een vermindering van de elektrische veiligheid tot gevolg kan
hebben.
Er moet worden gelet op een veilige scheiding van de wissel- en gelijkstroomkringen ter
plaatse!
Functie
De netvoeding dient voor de DC-voeding van het Gira oproepsysteem 834/834+ in compacte
uitvoering voor de DIN-railmontage.
Na het activeren van de ingangsspanning en het inschakelen van de apparaten worden
aangesloten verbruikers gevoed met een geregelde gelijkspanning van 24 V.
Omdat de apparaten bestemd zijn voor het gebruik in SELV-stroomkringen is in het apparaat een
aardsluitingsbewaking geïntegreerd die bij een geleidende verbinding tussen de primaire kring en
de secundaire SELV-kring van < 1MΩ een waarschuwing in de vorm van een relais-wisselcontact
en een rode led geeft.
Montage
De netvoeding NG-10 A-TYP4 is ontworpen voor de in de
maattekening getoonde inbouwpositie. Hij wordt bevestigd op een
profielrail 35 x 7,5 mm conform EN 50022.
De profielrail moet horizontaal op een rechtop staande montageplaat
of aan de wand worden bevestigd, zodat de ventilatieopeningen van
het gemonteerde apparaat zich aan de boven- en onderzijde
bevinden.

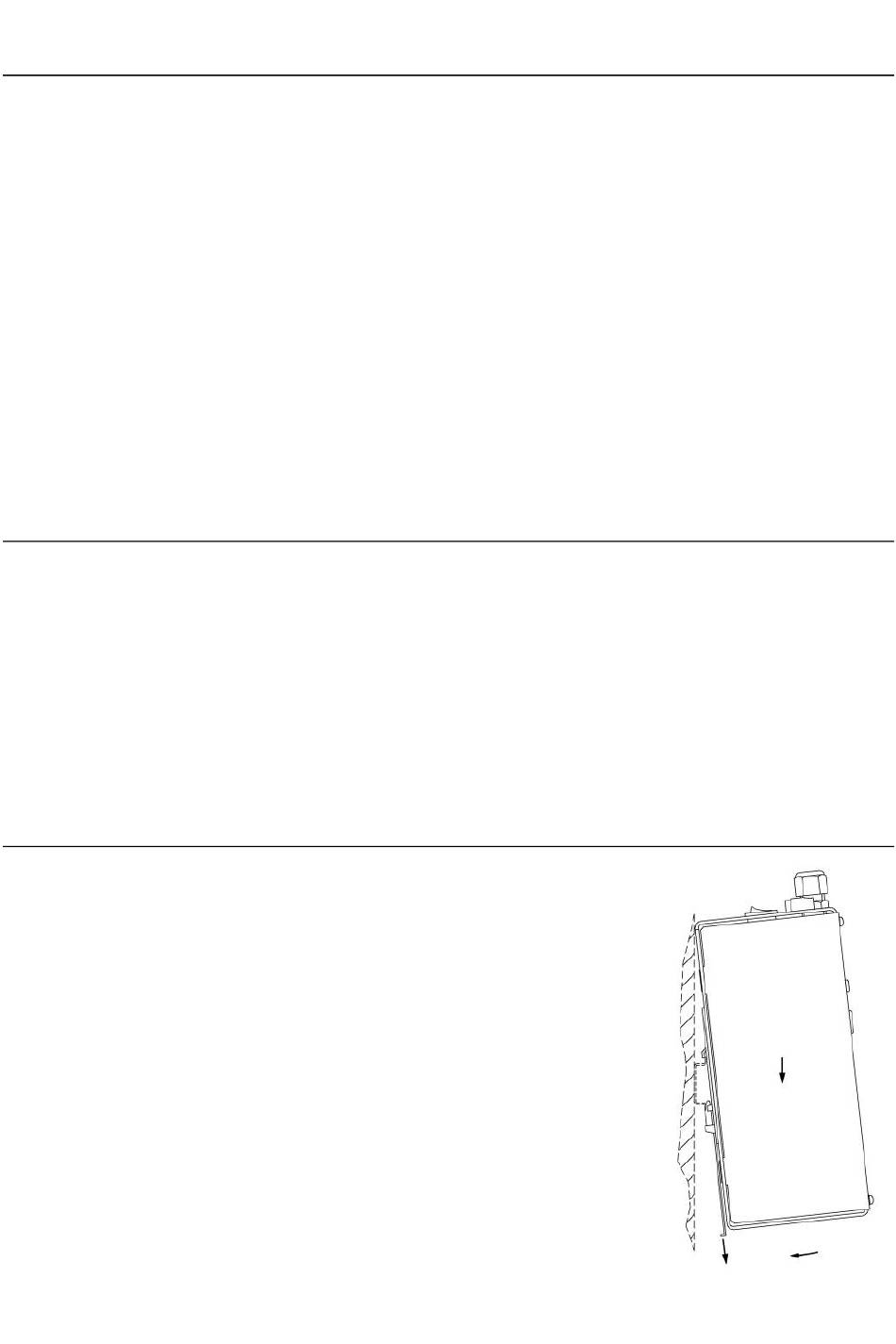

Voor de mechanische montage van de batterijmodules op de profielrail
1
moeten deze vanaf boven licht schuin naar achteren gekanteld op de
rail worden geplaatst en op de rail worden geklikt door de grendelklem
naar beneden te trekken.
Het apparaat wordt gekoeld via convectie aan de behuizing. Boven,
onder en aan alle zijden van het apparaat moet ten minste 50 mm
ruimte worden gelaten om de afvoer van warmte via de behuizing niet
te beperken. De ventilatieopeningen mogen in geen geval worden
afgedekt, ook niet gedeeltelijk. Bij onvoldoende convectie kan het
2 3
apparaat oververhit en daardoor onherstelbaar beschadigd raken.
