2-punts signaal

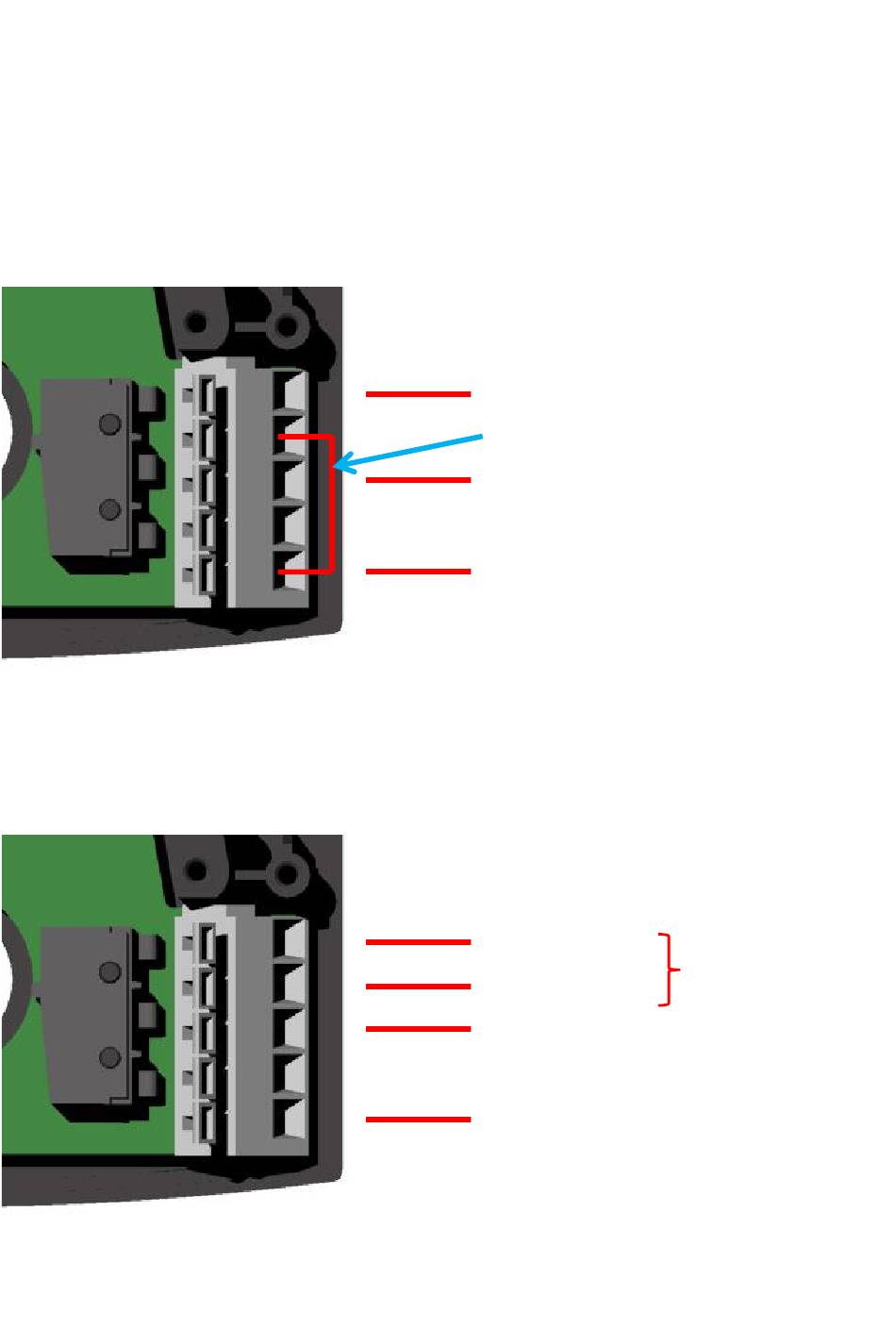

Bij bedrijf met een 2-punts signaal wordt een vaste spanning op het ventiel benodigd. Deze
zorgt ervoor, dat de motor rechtsom in de eindpositie wordt gebracht.
Door de stuurspanning Y wordt via een ingebouwd relais naar draairichting links
omgeschakeld en de motor loopt naar de andere eindpositie. Wordt deze stuurspanning Y
weer afgeschakeld, loopt de motor weer rechtsom terug naar de andere eindpositie
(„virtuele veerteruggang"). Normaliter dient een draadbrug tussen de nulaansluiting en de 2
klem van boven te worden gelegd.
Een aarde-aansluiting is niet noodzakelijk, omdat de aandrijving is geïsoleerd.
De omschakeling kan ook door een externe spanning geschieden, indien niet kan worden
vastgesteld, of de stuurspanning Y dezelfde fase (L1, L2, L3) als de vaste spanning heeft of
als die niet van dezelfde spanningsbron komt:
12
Y / Stuurfase
Draadbrug
L / Vaste fase
N / Nulaansluiting
Y / Stuurfase
N / Nulaansluiting
L / Vaste fase
N / Nulaansluiting
e
externe
stuurspanning
230V 50Hz
