YarwaY Model 25 Ven-TeMp sTooMkoeler
Handleiding voor installatie en onderHoud
leidingbochten moeten altijd een grote radius
hebben om de waterdruppels in suspensie
te houden tot ze volledig verdampt zijn. de
stoomkoeler kan zowel in horizontale als
verticale leidingen gemonteerd worden,
maar de injectie moet altijd in de richting van
de stroming zijn. installatie in een verticale
neerwaarts gerichte stand moet, indien
mogelijk vermeden worden.
de richting van het stoomdebiet is
aangegeven met een pijl aan de waterinlaat.
de positie van de waterinlaatflens aan
de bovenzijde (12 uur).

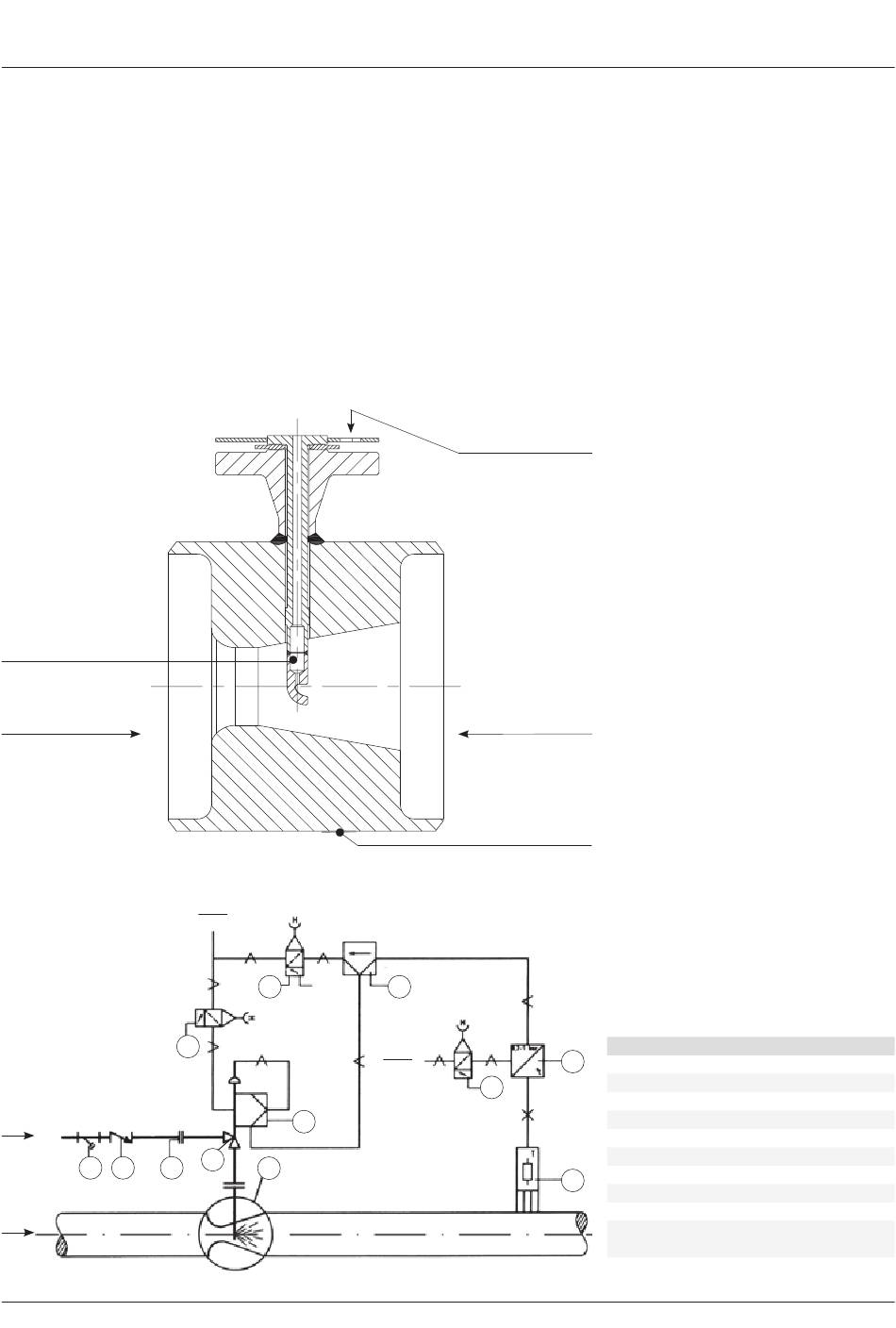

AFBeeldinG 1
Verwisselbare spuitkop
Controleren op schade
AFBeeldinG 2
Water
7
8
9
stoom
de watertoevoer moet van goede kwaliteit zijn
(schoon en gefilterd bijv. ketelvoedingswater)
en moet een constante druk hebben zoals
aangegeven in de orderdocumentatie. elke
watertoevoerleiding moet beschermd worden
door het eigen filter (7) met een maximale
zeefopening van 0.1 mm.
Gebruik, net als bij stoomleidingen, pakkingen
en bouten in overeenstemming met de
desbetreffende leidingnorm.
spoel de waterleiding door voordat deze
wordt aangesloten op de aansluitflenzen
van de Ven-Temp stoomkoeler.
lucht
5
5
10
6
4
Controleren op schade
Controleren op schade
Typeplaatje met
identificatienummer
3
lucht
5
item
naam
2
1
Temperatuursensor
2
Temperatuurtransmitter
3
Temperatuurcontroller
4
Ven-Temp stoomkoeler
5
luchtfilterregelaar
6
Waterregelafsluiter
7
Filter
1
8
regelklep
9
Flens
10
pneumatische of elektro-pneumatische
standsteller
2
